Montaje
23.4±0.3
11.3±0.3
∅4.8±0.1
00123774

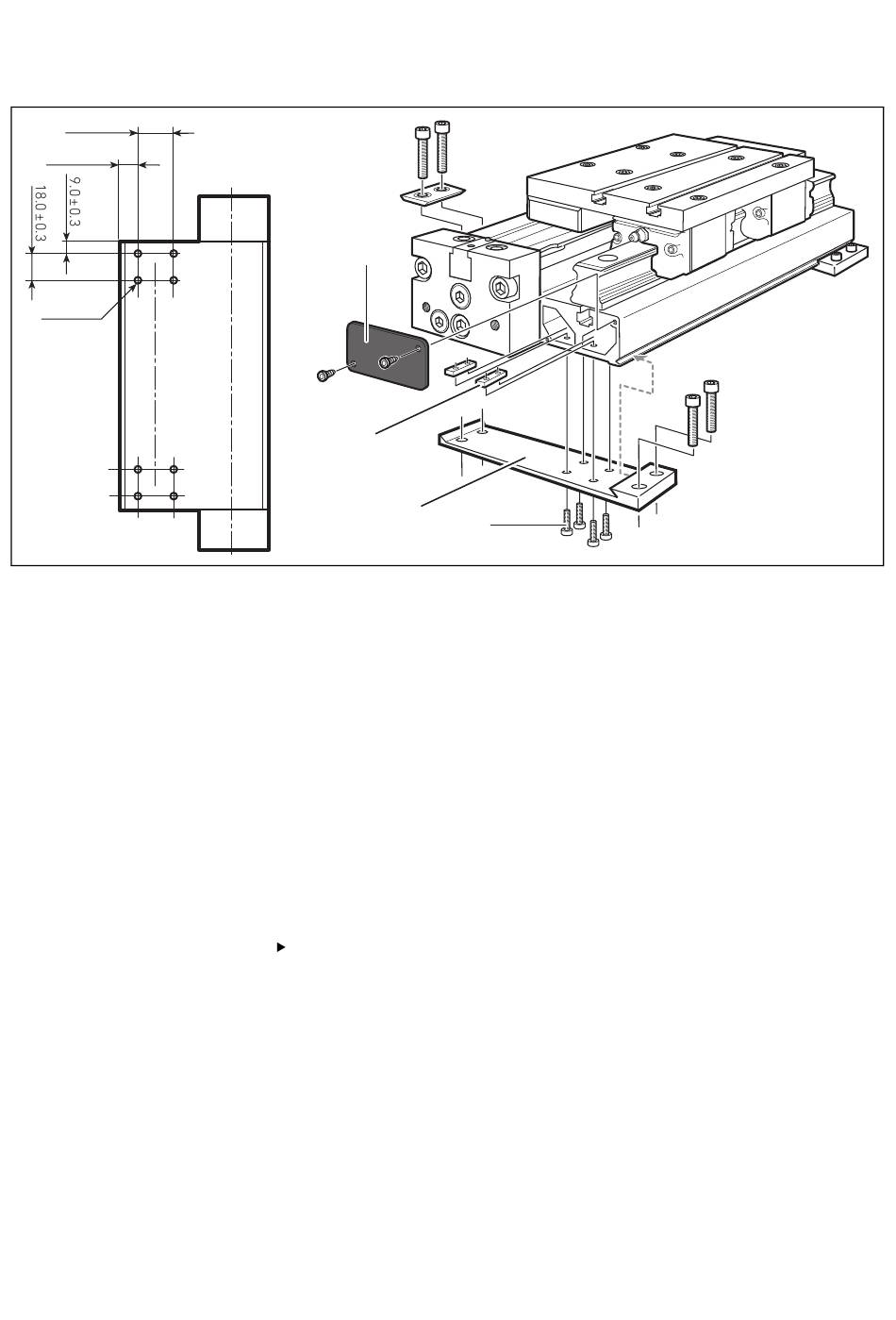

Fig. 6: Montar las fijaciones por pie para el tamaño de émbolo 16 mm, RMT-HD
1
2
3
6.3

Montar accesorios

Todos los accesorios se pueden solicitar tanto con la configuración
del cilindro como por separado. El suministro se realiza siempre
sin montar.
6.3.1 Montar la fijación del carro
Monte la escuadra con los tornillos (M6) y arandelas adjuntos
en la cuna. Par de apriete 10 Nm.
4
00123773
