16 AVENTICS | GPC | R402003957–BDL–001–AB
Einbau

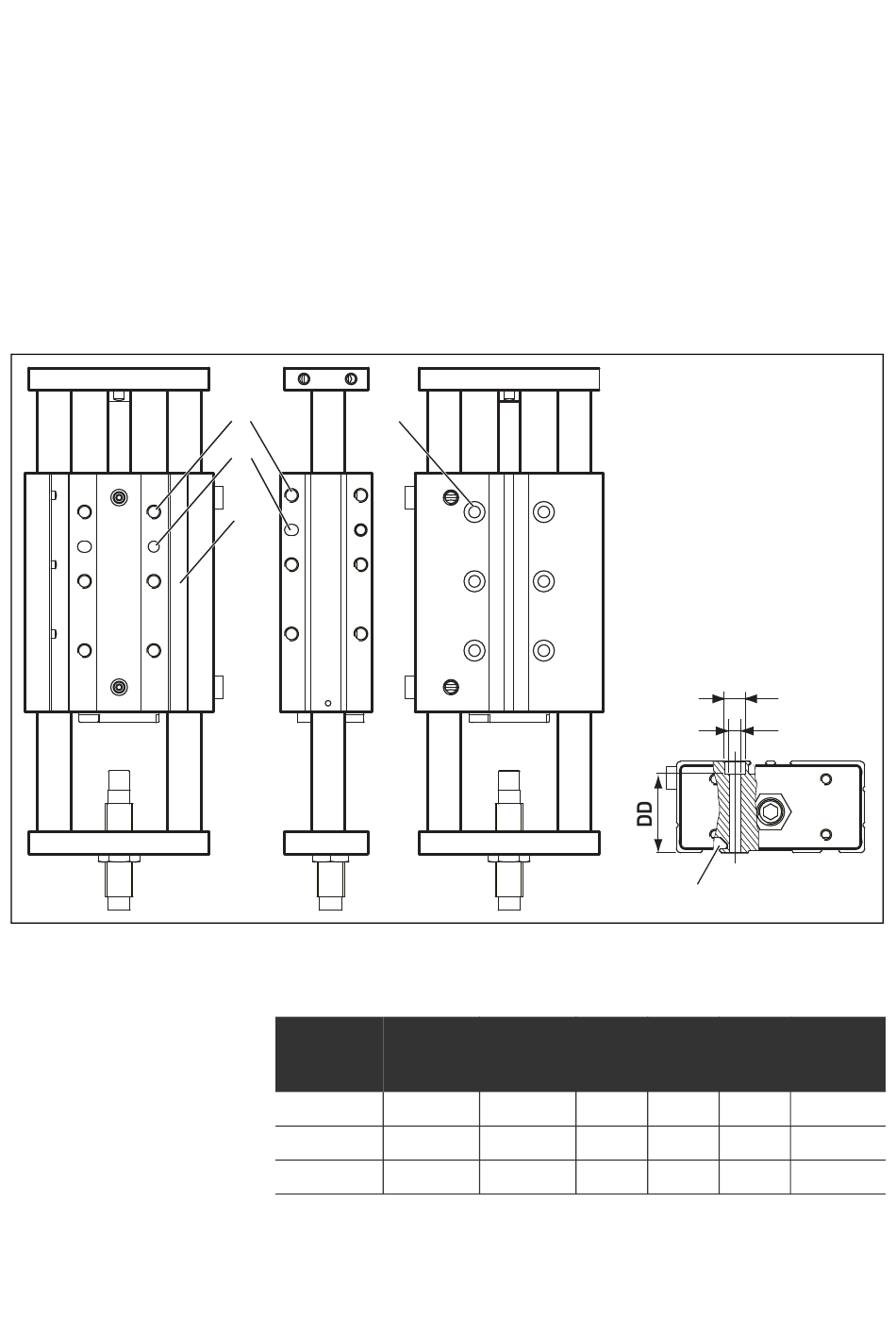

Abb. 5: Befestigungsbohrungen GPC-E

6.1.3 GPC-E

Der Zylinder GPC-E wird entweder mit Gewindebohrungen (A) von
unten oder seitlich oder mit Durchgangsbohrungen (D) von oben
auf der Oberfläche befestigt. Falls erforderlich, setzen Sie
Führungsstifte in die entsprechenden Bohrungen (B).
Verwenden Sie die in der folgenden Tabelle aufgeführten
Schrauben. Alternativ können Sie Nutsteine (T) verwenden.
A D
B
T
Tabelle 7: Befestigungsbohrungen GPC-E
Kolben-
A
größe
12 mm M5 x 8
16 mm M5 x 8
20 mm M6 x 10
1)
Dicke des Zylinders mit Senkschraubenkopf
B Ø
D D2
4 H7 x 4 4,2 7,6
4 H7 x 4 4,2 7,6
4 H7 x 4 5,2 9,5
D2
D
T
00129075
1)
Ø DD T-Nut
20 N6
28,5 N6
30,5 N6
