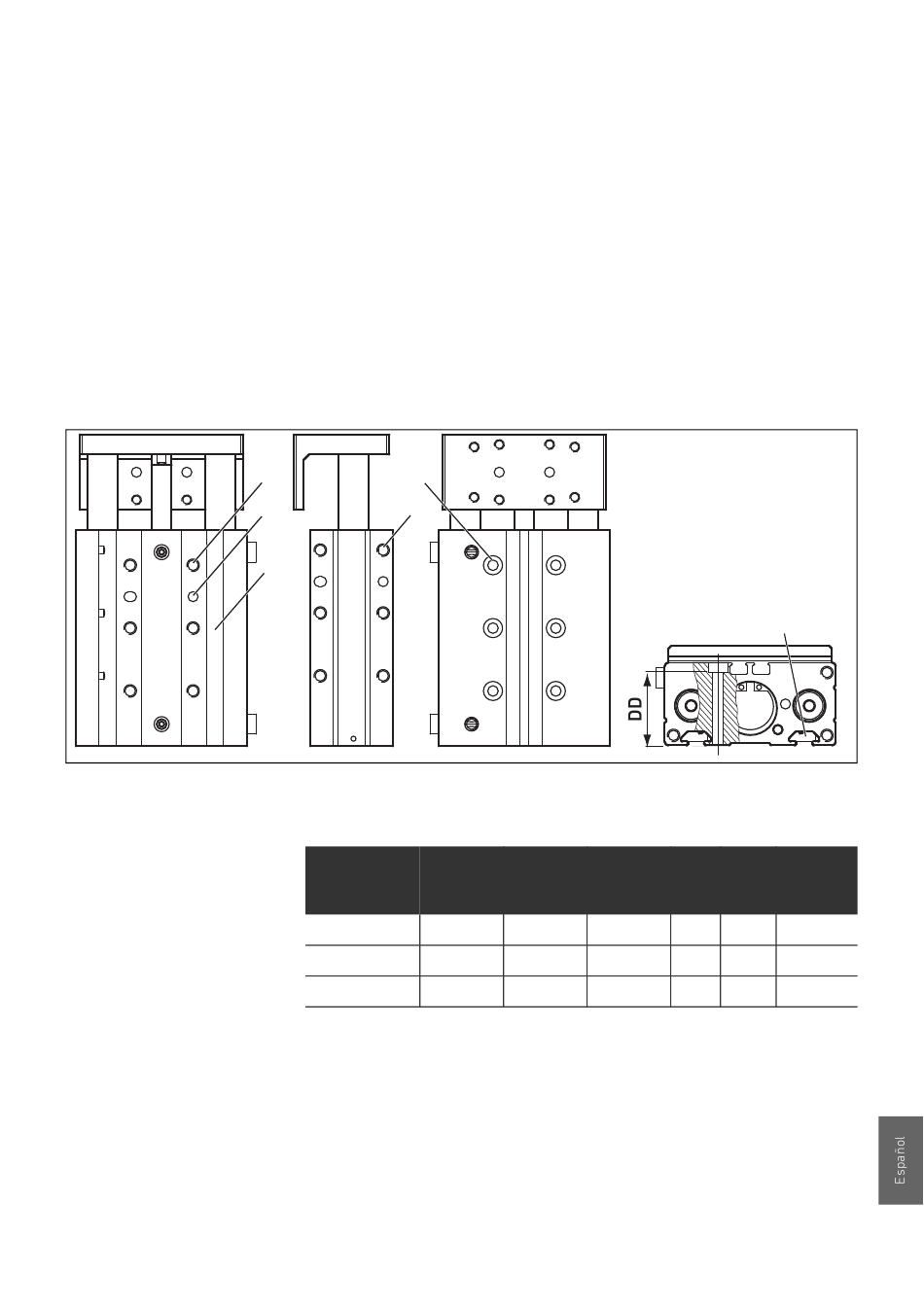

Abb. 4: Agujeros de fijación GPC-TL
AVENTICS | GPC | R402003957–BDL–001–AB

6.1.2 GPC-TL

El cilindro GPC-TL se fija con agujeros roscados (A) desde abajo o
con agujeros pasantes (D) desde arriba en la superficie. En caso de
un montaje lateral del cilindro, utilice agujeros roscados (C). Si es
necesario, coloque espigas de guía en los agujeros
correspondientes (B).
Utilice los tornillos que se indican en la siguiente tabla.
Alternativamente se pueden utilizar perfiles obturadores de
ranuras (T).
A D
B C
T
Tabelle 6: Agujeros de fijación GPC-TL
Tamaño de
A
émbolo
12 mm M5 x 8
16 mm M5 x 8
20 mm M6 x 10
1)
Grosor del cilindro con cabeza avellanada
B C D
4 H7 x 4 M5 x 8 4,2
4 H7 x 4 M5 x 8 4,2
4 H7 x 4 M6 x 10 5,2
145
Montaje
T
00129074
Ranura
1)
Ø DD
en T
20 N6
28,5 N6
30,5 N6
