Terminale Etichetta Spiegazione
Uscita relè di guasto (33 Ω). Utilizzare il
9, 10 Modalità
Avaria ponticello JF per inserire una delle
resistenze EOL integrate in serie con il
relè. Per la configurazione corretta delle
resistenze, consultare "Ponticelli" più
sotto.
Note
•
Gli ingressi 7 e 8 possono essere utilizzati solo quando il
commutatore SW1-5 è impostato su Remote on. Vedere
"SW1-5: Funzionalità remota" a pagina 30.
•
Il LED è abilitato solo quando il commutatore SW1-6 è
impostato su LED on.
La Figura 10 mostra come creare una zona singola con una
configurazione a resistenza multipla.
Figura 10
(1) Relè di allarme
(2) Zona allarme
(3) Uscita commutatore
antimanomissione
(4) Relè di guasto
Impostazione del rilevatore
Per le posizioni dei ponticelli e del DIP switch, vedere la
figura 13.

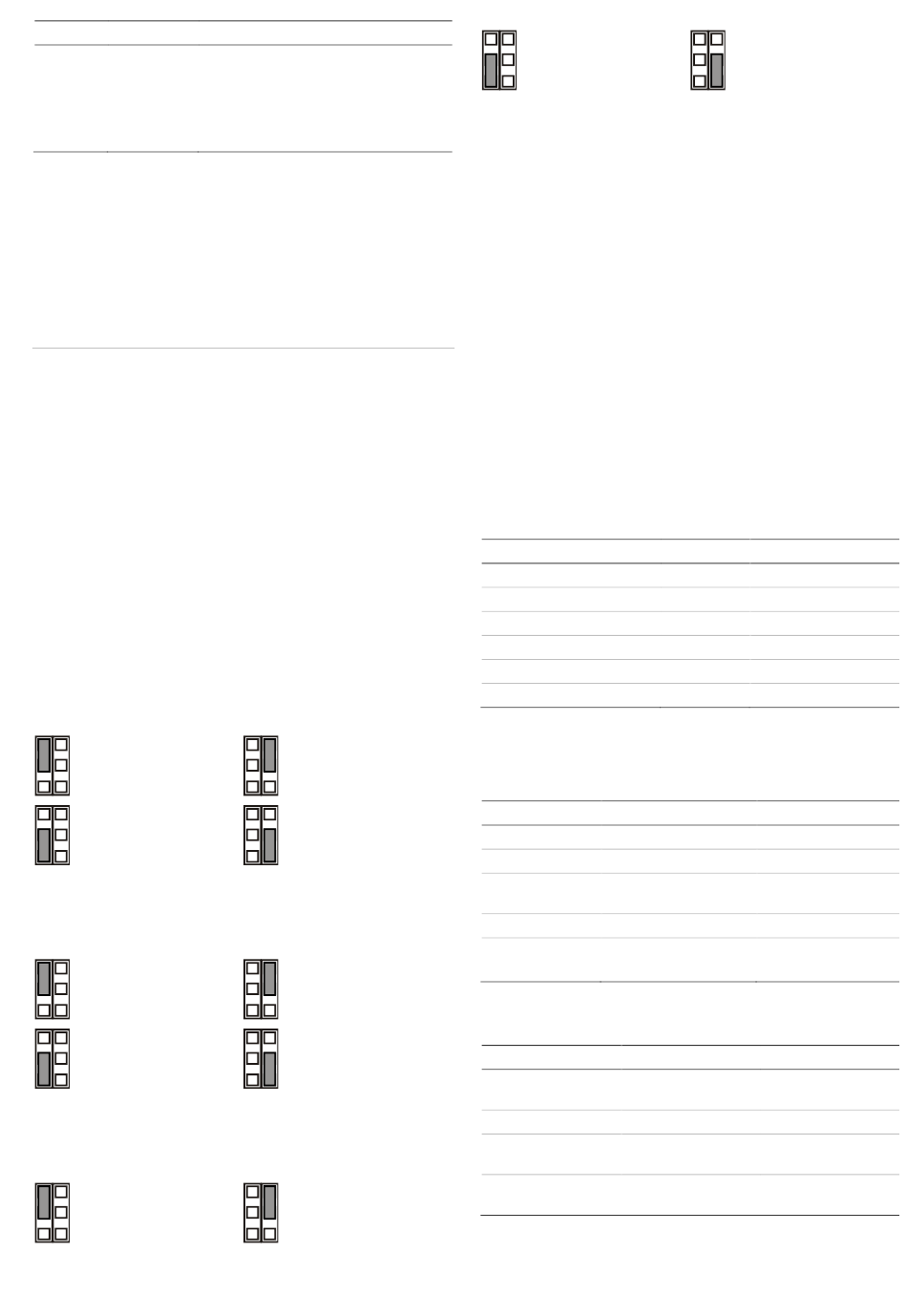

Ponticelli
I ponticelli consentono di definire la modalità e il valore di fine
linea (EOL) sulla scheda. Il circuito è visibile nella figura 10.
JA: Impostazione resistenza allarme (Ra) di fine linea
(EOL) integrata
1 kΩ
4,7 kΩ
(impostazione
predefinita)
Off: Nessun allarme EOL integrato.
JT: Impostazione resistenza antimanomissione (Rt) di fine
linea (EOL) integrata
1 kΩ
4,7 kΩ
(impostazione
predefinita)
Off: Nessun allarme antimanomissione EOL integrato.
JF: Impostazione resistenza di guasto (Rf) di fine linea
(EOL) integrata
2,2 kΩ
P/N 146666999-1 (ML) • REV G • ISS 19AUG19
Ra Resistenza allarme di fine linea
(EOL)
Rt Resistenza antimanomissione di
fine linea (EOL)
Rf Resistenza di guasto di fine linea
(EOL)
2,2 kΩ
5,6 kΩ
2,2 kΩ
5,6 kΩ
3 kΩ
10 kΩ
Off: Nessun allarme di guasto EOL integrato (impostazione
predefinita).
J1: Impostazione modalità fine linea (EOL) zona
On: Zona singola a 3 resistenze.
Off: Contatto di guasto isolato e zona a 2 resistenze.
Configurazione della zona
Per configurare una zona, attenersi alla seguente procedura.
•
Selezionare i valori appropriati per la resistenza di fine
linea (EOL) utilizzando i jumper JA, JT e JF. Ad esempio,
attraverso il ponticello JT si determina il valore di Rt.
•
Per le uscite isolate, rimuovere JT e J1.
•
Rimuovere i ponticelli JA, JT e JF per escludere i valori di
EOL integrati.
•
Per la configurazione a resistenza doppia, rimuovere J1 e
utilizzare i morsetti 3 e 6.
Per una singola zona con tutte le resistenze integrate
impostate, la resistenza della zona può essere la seguente.
Tabella 2: Valori di resistenza della zona
Stato zona
Manomissione (breve)
Normale
Alarm (Allarme)
Modalità Avaria
AM
Antimanomissione (aperto)

Interruttori DIP

Tabella 3: SW1, impostazioni generali
Switch Valori
6: LED On: LED acceso*
5: Remoto On: Remote on
4: Auto test remoto On: Auto test remoto
abilitato
3: Polarità On: Polarità positiva
1, 2: Copertura 1 On, 2 On: 12 m*
radar
1 Off, 2 On: 9 m
* Impostazione predefinita
Tabella 4: SW2, impostazioni AM
Switch Valori
4: Segnalazione AM On: AM su relè di
allarme e di guasto*
3: Reset On: Auto reset*
2: Sensibilità AM On: Sensibilità AM
avanzata*
1: AM modo On: AM solo modo
giorno/notte giorno*
* Impostazione predefinita
4,7 kΩ
Valore Parametro predefinito
0 Ω 0 Ω
4,7 kΩ
Rt
9,4 kΩ
Rt+Ra
14,7 kΩ
Rt+Rf
19,4 kΩ
Rt+Ra+Rf
∞ ∞
Off: LED spento
Off: Remote off*
Off: Auto test remoto
disabilitato*
Off: Polarità negativa*
1 On, 2 Off: 6 m
1 Off, 2 Off: 4 m
Off: AM solo su relè di
guasto
Off: Reset autorizzato
Off: Sensibilità AM
standard
Off: AM giorno/notte
