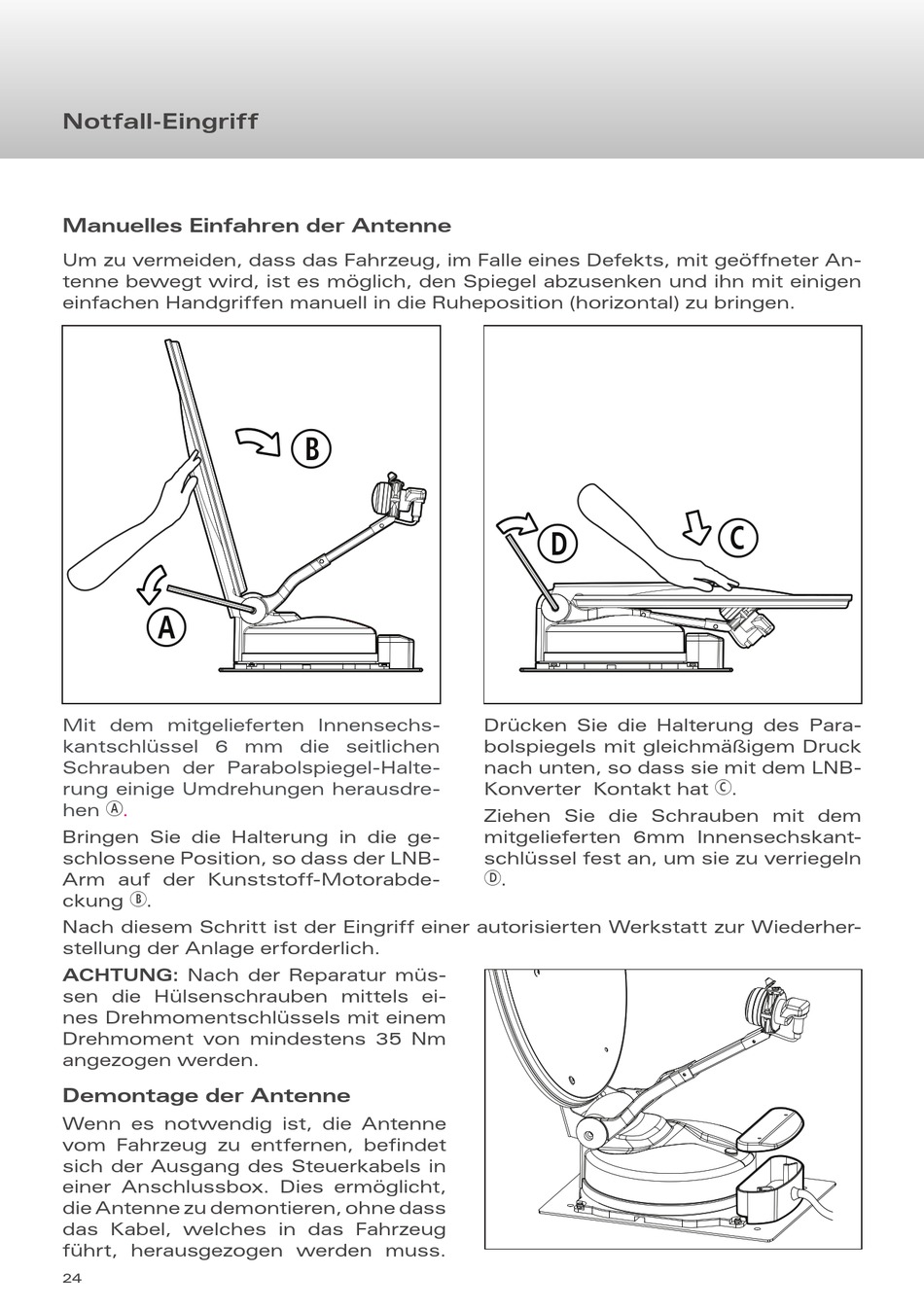

Caratec DualSat Montageanleitung Seite 24

notfall-Eingriff
Manuelles Einfahren der Antenne
Um zu vermeiden, dass das Fahrzeug, im Falle eines Defekts, mit geöffneter An-
tenne bewegt wird, ist es möglich, den Spiegel abzusenken und ihn mit einigen
einfachen Handgriffen manuell in die Ruheposition (horizontal) zu bringen.
A
Mit dem mitgelieferten Innensechs-
kantschlüssel 6 mm die seitlichen
Schrauben der Parabolspiegel-Halte-
rung einige Umdrehungen herausdre-
hen A .
Bringen Sie die Halterung in die ge-
schlossene Position, so dass der LNB-
Arm auf der Kunststoff-Motorabde-
ckung .
B
Nach diesem Schritt ist der Eingriff einer autorisierten Werkstatt zur Wiederher-
stellung der Anlage erforderlich.
ACHTUNG: Nach der Reparatur müs-
sen die Hülsenschrauben mittels ei-
nes Drehmomentschlüssels mit einem
Drehmoment von mindestens 35 Nm
angezogen werden.
Demontage der Antenne
Wenn es notwendig ist, die Antenne
vom Fahrzeug zu entfernen, befindet
sich der Ausgang des Steuerkabels in
einer Anschlussbox. Dies ermöglicht,
die Antenne zu demontieren, ohne dass
das Kabel, welches in das Fahrzeug
führt, herausgezogen werden muss.
24
B
D
Drücken Sie die Halterung des Para-
bolspiegels mit gleichmäßigem Druck
nach unten, so dass sie mit dem LNB-
Konverter Kontakt hat
Ziehen Sie die Schrauben mit dem
mitgelieferten 6mm Innensechskant-
schlüssel fest an, um sie zu verriegeln
.
D
C
C .
