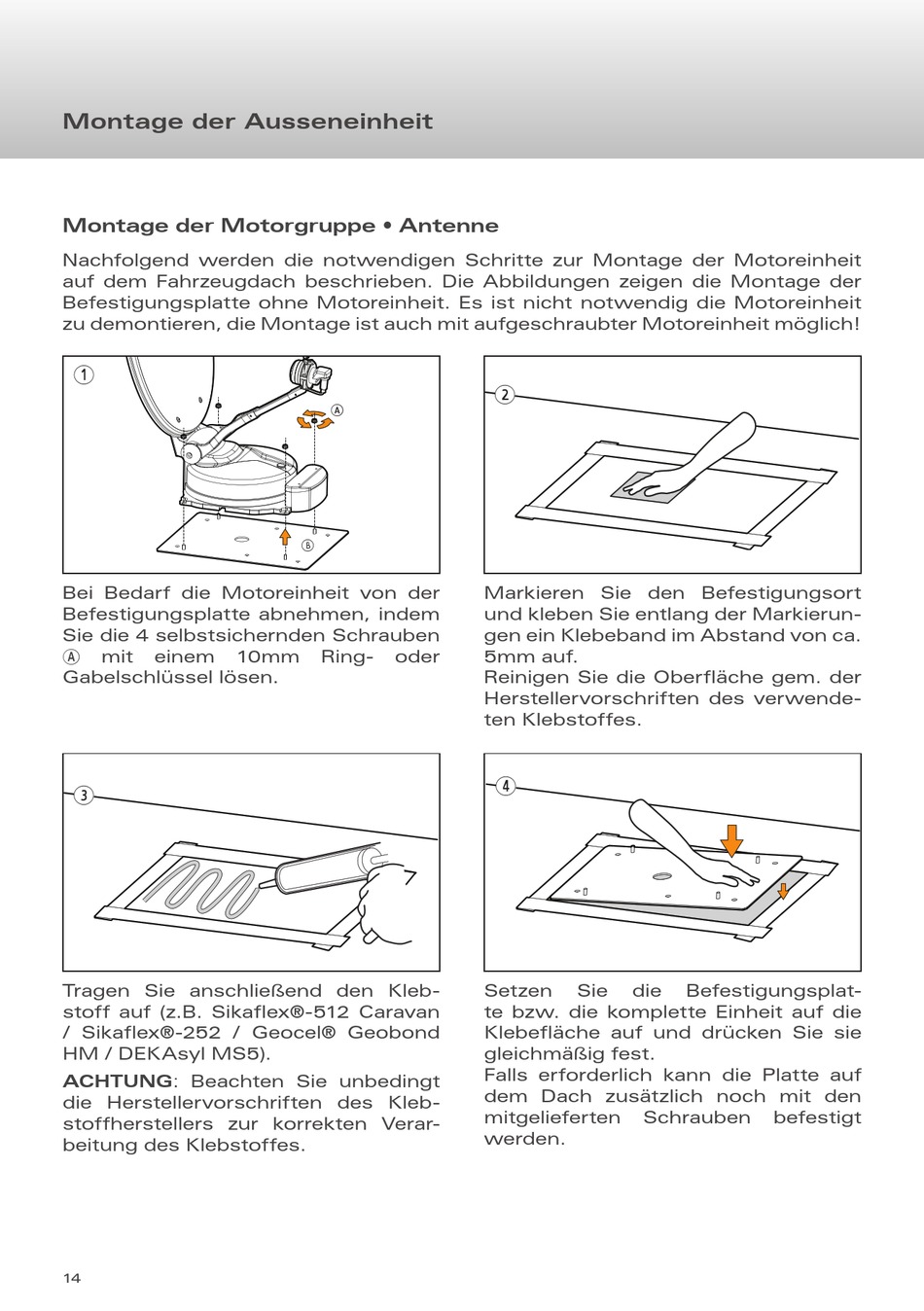

Caratec DualSat Montageanleitung Seite 14

Montage der Ausseneinheit
Montage der Motorgruppe • Antenne
Nachfolgend werden die notwendigen Schritte zur Montage der Motoreinheit
auf dem Fahrzeugdach beschrieben. Die Abbildungen zeigen die Montage der
Befestigungsplatte ohne Motoreinheit. Es ist nicht notwendig die Motoreinheit
zu demontieren, die Montage ist auch mit aufgeschraubter Motoreinheit möglich!
q
Bei Bedarf die Motoreinheit von der
Befestigungsplatte abnehmen, indem
Sie die 4 selbstsichernden Schrauben
mit einem 10mm Ring- oder
A
Gabelschlüssel lösen.
e
Tragen Sie anschließend den Kleb-
stoff auf (z.B. Sikaflex®-512 Caravan
/ Sikaflex®-252 / Geocel® Geobond
HM / DEKAsyl MS5).
ACHTUNG: Beachten Sie unbedingt
die Herstellervorschriften des Kleb-
stoffherstellers zur korrekten Verar-
beitung des Klebstoffes.
14
A
B
w
Markieren Sie den Befestigungsort
und kleben Sie entlang der Markierun-
gen ein Klebeband im Abstand von ca.
5mm auf.
Reinigen Sie die Oberfläche gem. der
Herstellervorschriften des verwende-
ten Klebstoffes.
r
Setzen Sie die
te bzw. die komplette Einheit auf die
Klebefläche auf und drücken Sie sie
gleichmäßig fest.
Falls erforderlich kann die Platte auf
dem Dach zusätzlich noch mit den
mitgelieferten Schrauben
werden.
Befestigungsplat-
befestigt
