Caratec DualSat Montageanleitung Seite 12

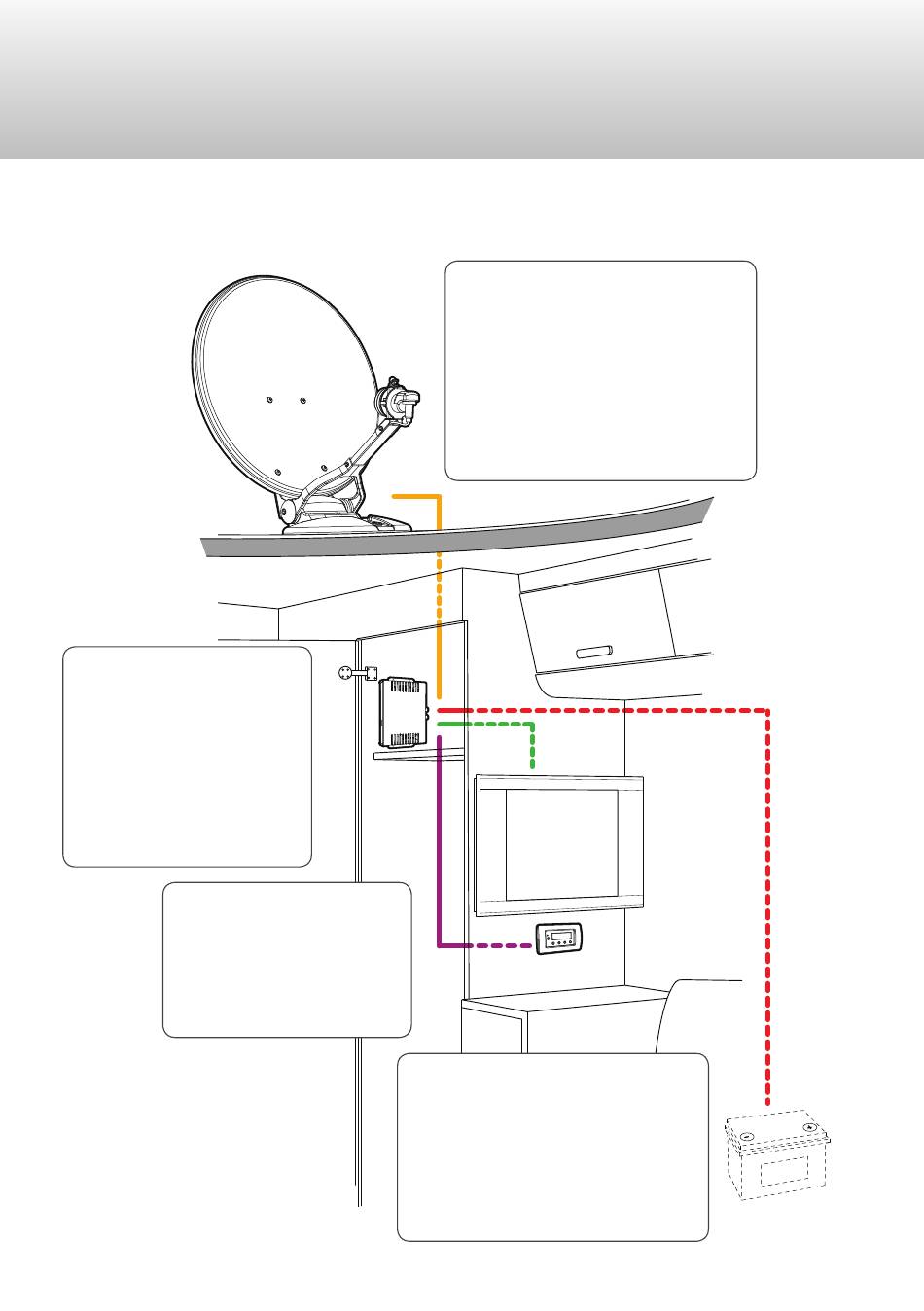

Montage des Systems
Ausseneinheit
Steuergerät • CU
Das Steuergerät verfügt über
Anschlüsse für die Strom-
versorgung, Antennensteue-
rung und das Satellitensignal.
Es kann sowohl horizontal
als auch vertikal unauffällig
in einem Schrank angebracht
werden. In DualSat
Smart-D Versionen kann der
Anwender das System über
das Steuergerät steuern.
Bedienmodul • DU
Um dem Anwender die be-
queme Steuerung des Sys-
tems zu ermöglichen sollte
das nur bei MultiSat – Syste-
men enthaltene Bedienmodul
an einem gut zu erreichenden
Ort angebracht werden.
12
und
Stromversorgung
Sorgen Sie für eine 12VDC – Versor-
gung des Systems.
Das ORANGE-Sicherheitskabel des
Steuergeräts muss mit der Zündung
des Fahrzeuges verbunden werden.
Diese Verbindung stellt sicher, dass
die Antenne automatisch eingefahren
wird, sobald der Motor gestartet
wird.
Motorgruppe • Antenne
Die Antenne wird auf dem Dach mon-
tiert. Mittels Elektromotoren sucht
die Antenne nach Satellitensignalen.
Sie verfügt über ein Steuerkabel, be-
stehend aus: 1x Master-Koaxialkabel,
schwarz markiert, zum Anschluss
von Single-LNB an CU; 1x Slave-Ko-
axialkabel zum Anschluss von TWIN
LNB an Zweitfernseher 1x Mehrfach-
steckverbinder für den Anschluss der
Motorgruppe an die CU.
