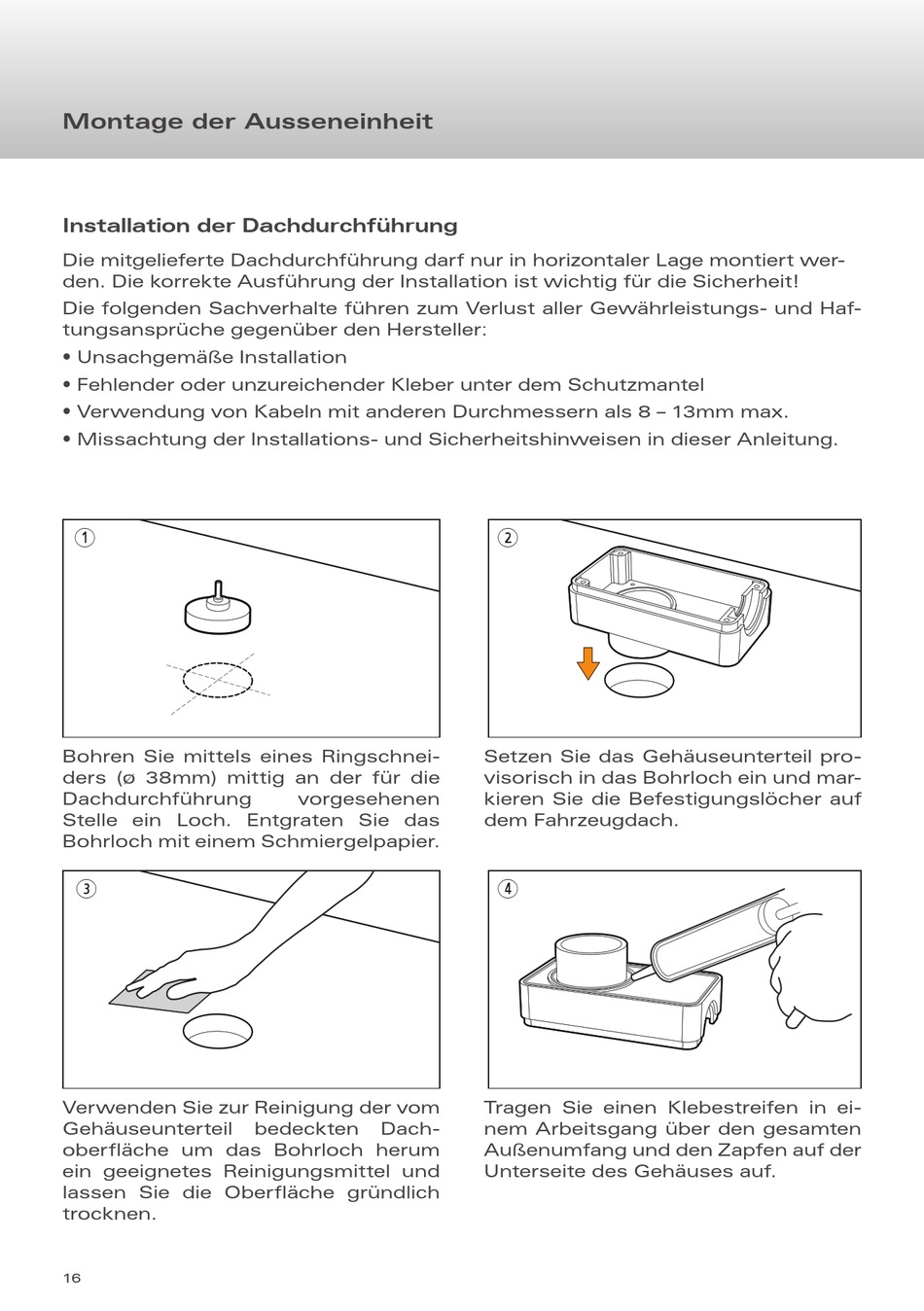

Caratec DualSat Montageanleitung Seite 16

Montage der Ausseneinheit
Installation der Dachdurchführung
Die mitgelieferte Dachdurchführung darf nur in horizontaler Lage montiert wer-
den. Die korrekte Ausführung der Installation ist wichtig für die Sicherheit!
Die folgenden Sachverhalte führen zum Verlust aller Gewährleistungs- und Haf-
tungsansprüche gegenüber den Hersteller:
• Unsachgemäße Installation
• Fehlender oder unzureichender Kleber unter dem Schutzmantel
• Verwendung von Kabeln mit anderen Durchmessern als 8 – 13mm max.
• Missachtung der Installations- und Sicherheitshinweisen in dieser Anleitung.
q
Bohren Sie mittels eines Ringschnei-
ders (ø 38mm) mittig an der für die
Dachdurchführung
Stelle ein Loch. Entgraten Sie das
Bohrloch mit einem Schmiergelpapier.
e
Verwenden Sie zur Reinigung der vom
Gehäuseunterteil
oberfläche um das Bohrloch herum
ein geeignetes Reinigungsmittel und
lassen Sie die Oberfläche gründlich
trocknen.
16
vorgesehenen
bedeckten Dach-
w
Setzen Sie das Gehäuseunterteil pro-
visorisch in das Bohrloch ein und mar-
kieren Sie die Befestigungslöcher auf
dem Fahrzeugdach.
r
Tragen Sie einen Klebestreifen in ei-
nem Arbeitsgang über den gesamten
Außenumfang und den Zapfen auf der
Unterseite des Gehäuses auf.
