Montage der Inneneinheiten

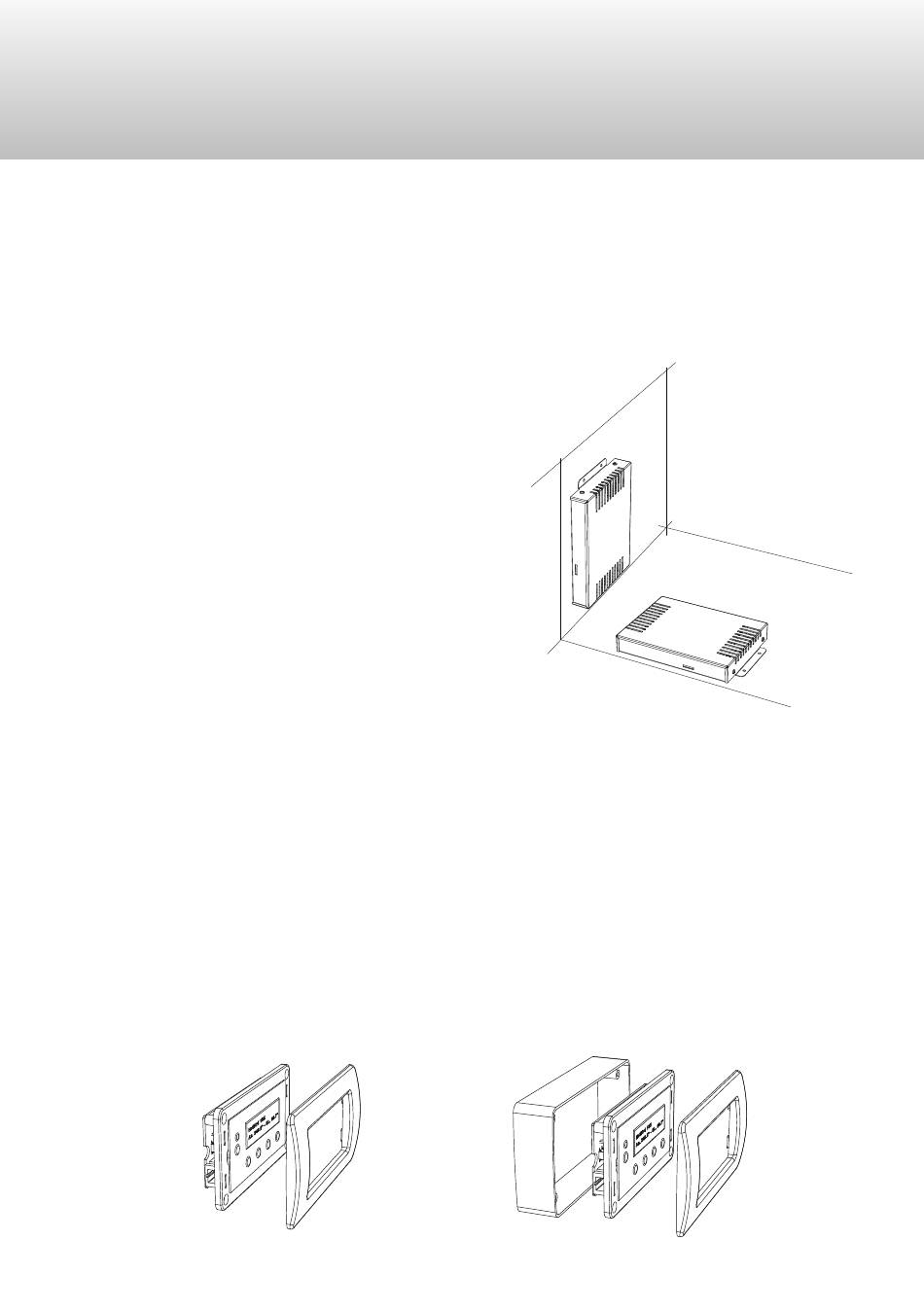

Steuereinheit - CU - Montage
Bei der Wahl des Montageortes ist zu beachten, dass die Frontplatte der CU im-
mer zugänglich sein muss, um sowohl die Aktualisierung über den Micro-SD-
Card-Leser als auch die Nutzung des Systems in den Modellen DualSat und
Smart - D durch den Benutzer zu ermöglichen. Mit Hilfe der vier Schrauben ist
es möglich, die CU in jeder beliebigen Position zu montieren, z.B. an Schrank-
wänden, Seitenwänden oder am Boden von
Staufächern.
Beachten Sie bei der Wahl des Installations-
ortes die folgenden Punkte:
• Stellen Sie sicher, dass der Schrank oder
das Staufach, in dem das Gerät unterge-
bracht ist, ausreichend belüftet ist, um ei-
nen Wärmestau zu vermeiden. Achten Sie
darauf, dass die Seiten nicht blockiert oder
verdeckt sind. Wände mit Teppichbelag
sind für die Verlegung ungeeignet.
• Achten Sie beim Anziehen der Schrauben
darauf, dass keine Kabel o.ä. hinter oder in
der Wand beschädigt werden.
• Die CU ist ausschließlich für die Montage in
trockenen Innenräumen vorgesehen.
• Berücksichtigen Sie die Steuerleitungslänge (3,5 m).
Alle Kabel zum Anschluss an Motoreinheit oder TV-Gerät befinden sich auf der
Rückseite. Am Netzkabel befindet sich eine Sicherung. Diese Sicherung muss
auch nach der Installation des Gerätes zugänglich sein, damit sie bei Bedarf leicht
ausgewechselt werden kann.
Bedienmodul - DU - Montage
Suchen Sie im Fahrzeuginneren einen leicht zugänglichen und einzusehenden
Platz in einer Entfernung von max. 1 Meter von der Steuereinheit. Das Gerät kann
entweder verdeckt in einem 4-Wege-Verteilerkasten (auch bezeichnet als Modell
504) oder extern unter Verwendung des mitgelieferten Plastikgehäuses montiert
werden.
