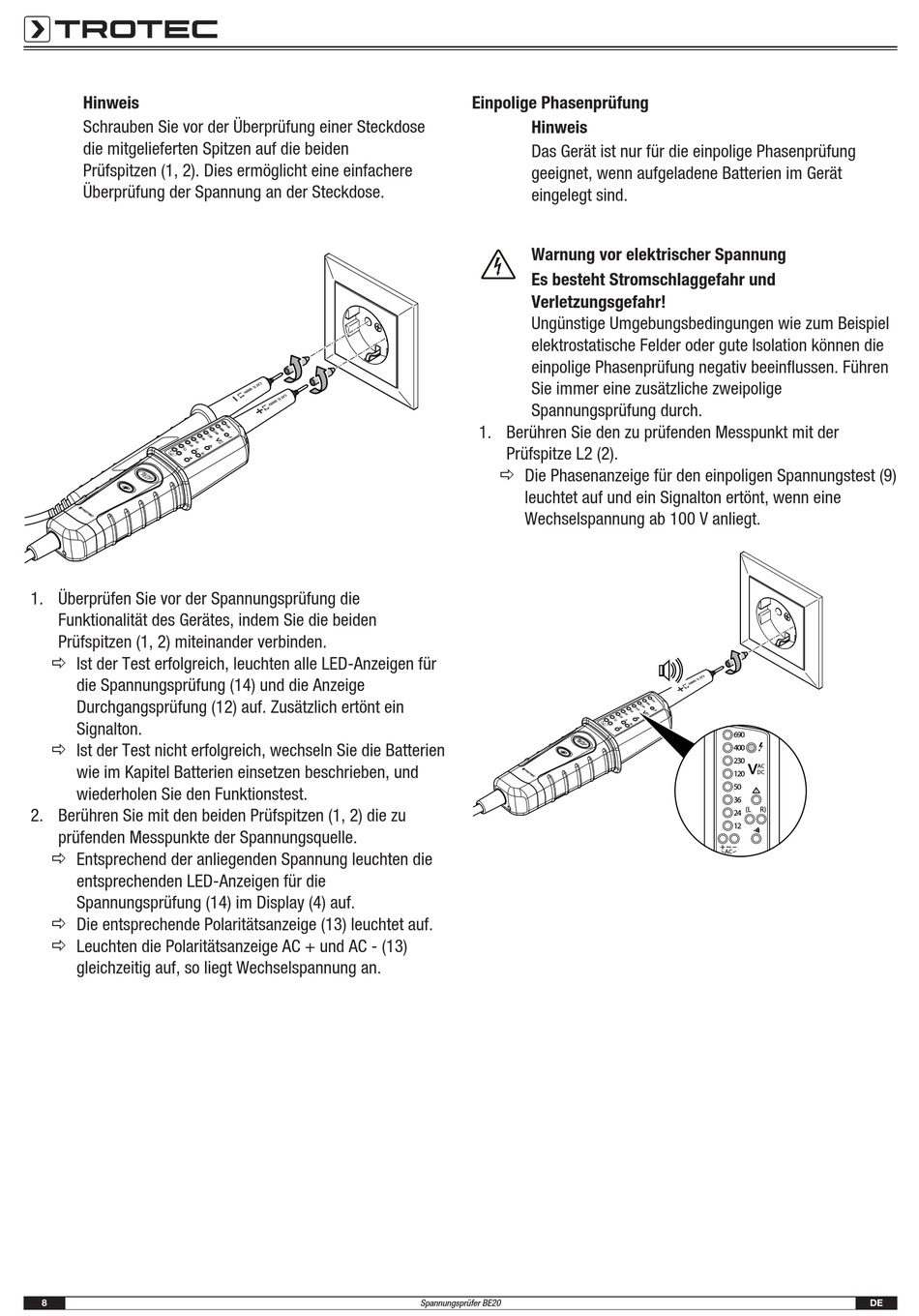

Trotec BE20 Bedienungsanleitung Seite 8

Hinweis
Schrauben Sie vor der Überprüfung einer Steckdose
die mitgelieferten Spitzen auf die beiden
Prüfspitzen (1, 2). Dies ermöglicht eine einfachere
Überprüfung der Spannung an der Steckdose.
1. Überprüfen Sie vor der Spannungsprüfung die
Funktionalität des Gerätes, indem Sie die beiden
Prüfspitzen (1, 2) miteinander verbinden.
ð Ist der Test erfolgreich, leuchten alle LED-Anzeigen für
die Spannungsprüfung (14) und die Anzeige
Durchgangsprüfung (12) auf. Zusätzlich ertönt ein
Signalton.
ð Ist der Test nicht erfolgreich, wechseln Sie die Batterien
wie im Kapitel Batterien einsetzen beschrieben, und
wiederholen Sie den Funktionstest.
2. Berühren Sie mit den beiden Prüfspitzen (1, 2) die zu
prüfenden Messpunkte der Spannungsquelle.
ð Entsprechend der anliegenden Spannung leuchten die
entsprechenden LED-Anzeigen für die
Spannungsprüfung (14) im Display (4) auf.
ð Die entsprechende Polaritätsanzeige (13) leuchtet auf.
ð Leuchten die Polaritätsanzeige AC + und AC - (13)
gleichzeitig auf, so liegt Wechselspannung an.
8
Einpolige Phasenprüfung
Hinweis
Das Gerät ist nur für die einpolige Phasenprüfung
geeignet, wenn aufgeladene Batterien im Gerät
eingelegt sind.
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr!
Ungünstige Umgebungsbedingungen wie zum Beispiel
elektrostatische Felder oder gute Isolation können die
einpolige Phasenprüfung negativ beeinflussen. Führen
Sie immer eine zusätzliche zweipolige
Spannungsprüfung durch.
1. Berühren Sie den zu prüfenden Messpunkt mit der
Prüfspitze L2 (2).
ð Die Phasenanzeige für den einpoligen Spannungstest (9)
leuchtet auf und ein Signalton ertönt, wenn eine
Wechselspannung ab 100 V anliegt.
Spannungsprüfer BE20 DE
