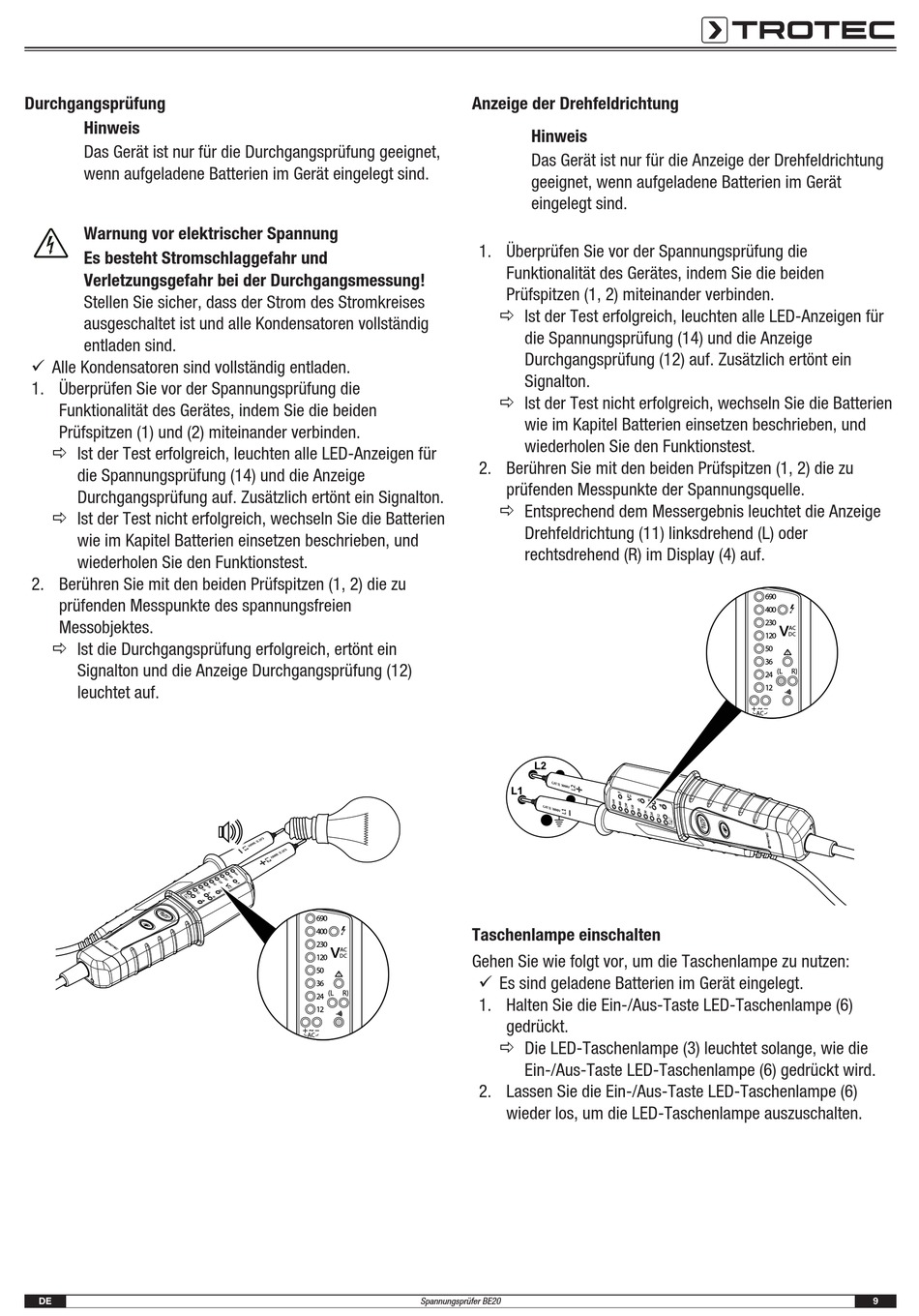

Trotec BE20 Bedienungsanleitung Seite 9

Durchgangsprüfung
Hinweis
Das Gerät ist nur für die Durchgangsprüfung geeignet,
wenn aufgeladene Batterien im Gerät eingelegt sind.
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr bei der Durchgangsmessung!
Stellen Sie sicher, dass der Strom des Stromkreises
ausgeschaltet ist und alle Kondensatoren vollständig
entladen sind.
ü Alle Kondensatoren sind vollständig entladen.
1. Überprüfen Sie vor der Spannungsprüfung die
Funktionalität des Gerätes, indem Sie die beiden
Prüfspitzen (1) und (2) miteinander verbinden.
ð Ist der Test erfolgreich, leuchten alle LED-Anzeigen für
die Spannungsprüfung (14) und die Anzeige
Durchgangsprüfung auf. Zusätzlich ertönt ein Signalton.
ð Ist der Test nicht erfolgreich, wechseln Sie die Batterien
wie im Kapitel Batterien einsetzen beschrieben, und
wiederholen Sie den Funktionstest.
2. Berühren Sie mit den beiden Prüfspitzen (1, 2) die zu
prüfenden Messpunkte des spannungsfreien
Messobjektes.
ð Ist die Durchgangsprüfung erfolgreich, ertönt ein
Signalton und die Anzeige Durchgangsprüfung (12)
leuchtet auf.
DE
Anzeige der Drehfeldrichtung
Hinweis
Das Gerät ist nur für die Anzeige der Drehfeldrichtung
geeignet, wenn aufgeladene Batterien im Gerät
eingelegt sind.
1. Überprüfen Sie vor der Spannungsprüfung die
Funktionalität des Gerätes, indem Sie die beiden
Prüfspitzen (1, 2) miteinander verbinden.
ð Ist der Test erfolgreich, leuchten alle LED-Anzeigen für
die Spannungsprüfung (14) und die Anzeige
Durchgangsprüfung (12) auf. Zusätzlich ertönt ein
Signalton.
ð Ist der Test nicht erfolgreich, wechseln Sie die Batterien
wie im Kapitel Batterien einsetzen beschrieben, und
wiederholen Sie den Funktionstest.
2. Berühren Sie mit den beiden Prüfspitzen (1, 2) die zu
prüfenden Messpunkte der Spannungsquelle.
ð Entsprechend dem Messergebnis leuchtet die Anzeige
Drehfeldrichtung (11) linksdrehend (L) oder
rechtsdrehend (R) im Display (4) auf.
Taschenlampe einschalten
Gehen Sie wie folgt vor, um die Taschenlampe zu nutzen:
ü Es sind geladene Batterien im Gerät eingelegt.
1. Halten Sie die Ein-/Aus-Taste LED-Taschenlampe (6)
gedrückt.
ð Die LED-Taschenlampe (3) leuchtet solange, wie die
Ein-/Aus-Taste LED-Taschenlampe (6) gedrückt wird.
2. Lassen Sie die Ein-/Aus-Taste LED-Taschenlampe (6)
wieder los, um die LED-Taschenlampe auszuschalten.
Spannungsprüfer BE20 9
