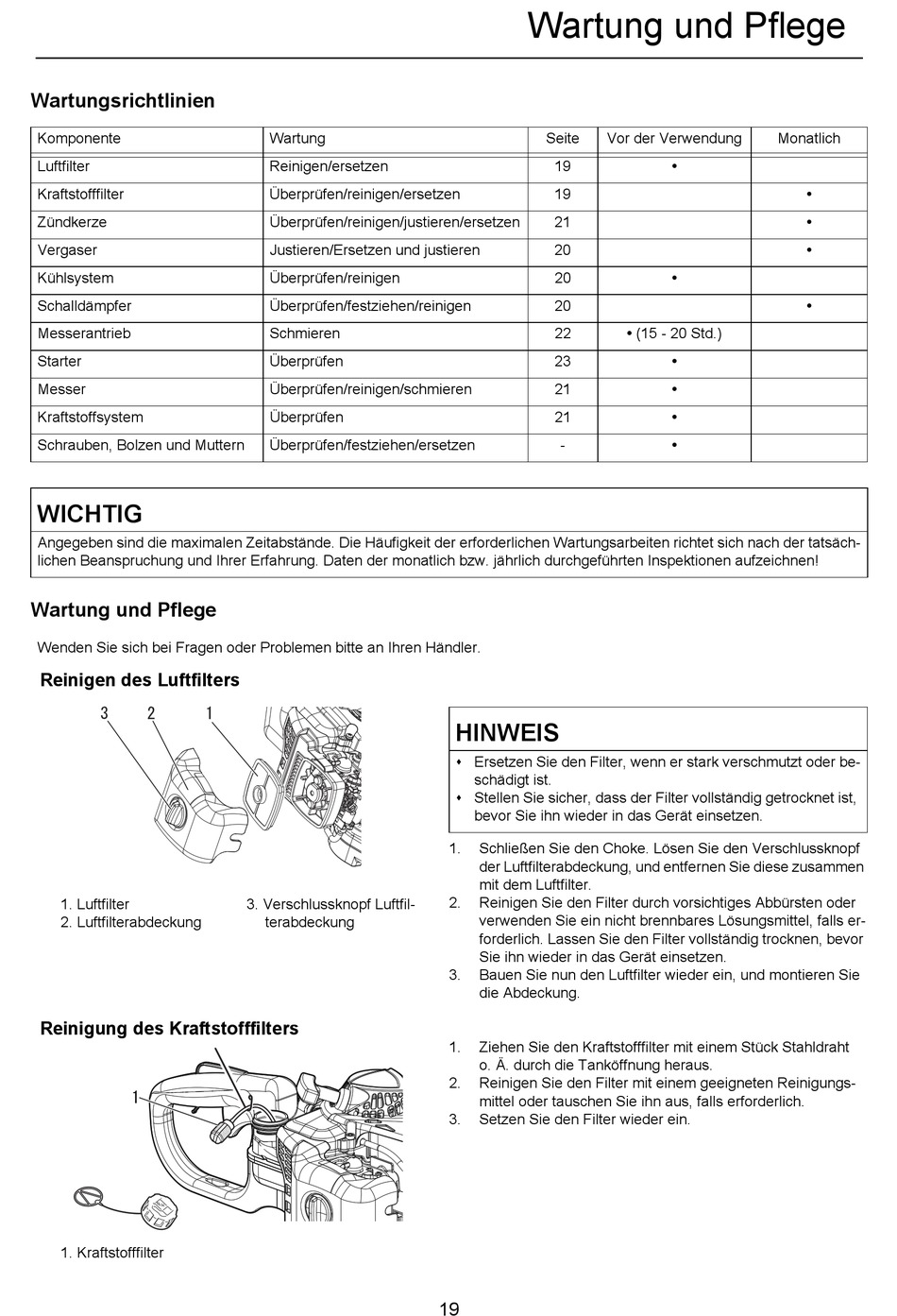

Wartung Und Pflege; Wartungsrichtlinien - Echo HC-2020R Bedienungsanleitung

Wartungsrichtlinien

Komponente
Luftfilter
Kraftstofffilter
Zündkerze
Vergaser
Kühlsystem
Schalldämpfer
Messerantrieb
Starter
Messer
Kraftstoffsystem
Schrauben, Bolzen und Muttern
WICHTIG
Angegeben sind die maximalen Zeitabstände. Die Häufigkeit der erforderlichen Wartungsarbeiten richtet sich nach der tatsäch-
lichen Beanspruchung und Ihrer Erfahrung. Daten der monatlich bzw. jährlich durchgeführten Inspektionen aufzeichnen!

Wartung und Pflege

Wenden Sie sich bei Fragen oder Problemen bitte an Ihren Händler.
Reinigen des Luftfilters
1. Luftfilter
2. Luftfilterabdeckung
Reinigung des Kraftstofffilters
1. Kraftstofffilter
Wartung
Reinigen/ersetzen
Überprüfen/reinigen/ersetzen
Überprüfen/reinigen/justieren/ersetzen
Justieren/Ersetzen und justieren
Überprüfen/reinigen
Überprüfen/festziehen/reinigen
Schmieren
Überprüfen
Überprüfen/reinigen/schmieren
Überprüfen
Überprüfen/festziehen/ersetzen
3. Verschlussknopf Luftfil-
terabdeckung
Wartung und Pflege
Wartung und Pflege
Seite
19
19
21
20
20
20
22
23
21
21
-
HINWEIS
 Ersetzen Sie den Filter, wenn er stark verschmutzt oder be-
schädigt ist.
 Stellen Sie sicher, dass der Filter vollständig getrocknet ist,
bevor Sie ihn wieder in das Gerät einsetzen.
1. Schließen Sie den Choke. Lösen Sie den Verschlussknopf
der Luftfilterabdeckung, und entfernen Sie diese zusammen
mit dem Luftfilter.
2. Reinigen Sie den Filter durch vorsichtiges Abbürsten oder
verwenden Sie ein nicht brennbares Lösungsmittel, falls er-
forderlich. Lassen Sie den Filter vollständig trocknen, bevor
Sie ihn wieder in das Gerät einsetzen.
3. Bauen Sie nun den Luftfilter wieder ein, und montieren Sie
die Abdeckung.
1. Ziehen Sie den Kraftstofffilter mit einem Stück Stahldraht
o. Ä. durch die Tanköffnung heraus.
2. Reinigen Sie den Filter mit einem geeigneten Reinigungs-
mittel oder tauschen Sie ihn aus, falls erforderlich.
3. Setzen Sie den Filter wieder ein.
19
Vor der Verwendung
•
•
• (15 - 20 Std.)
•
•
•
•
Monatlich
•
•
•
•
