- Seite 1 1Buchdeckel DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG TRAGBARE MOTORHECKENSCHE- WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLET- ZUNGEN.

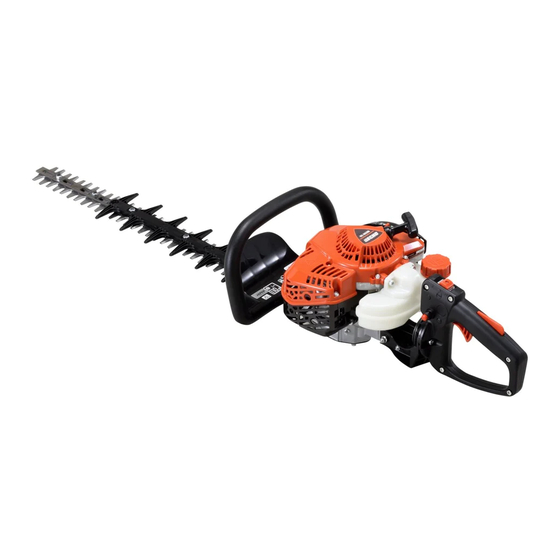

- Seite 2 Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Beabsichtigter Zweck dieses Produkts ECHO-Heckenscheren zeichnen sich durch ihr geringes Gewicht sowie ihre hohe Leistungsfähigkeit aus. Sie sind mit Benzinmotoren ausgestattet und eignen sich zum Schneiden von Hecken und Sträuchern.
- Seite 3 Inhalt Sichere Verwendung des Produkts ..................4 Warnhinweise ........................ 4 Sonstige Kennzeichnungen ................... 4 Symbole......................... 4 Stelle, an der sich der Sicherheitsaufkleber befindet............. 5 Umgang mit Kraftstoff ....................6 Umgang mit dem Motor ....................7 Umgang mit dem Produkt ....................8 Packliste ...........................
- Seite 4 Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Si- cherheitshinweisen beschrieben.
- Seite 5 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit schlech- Choke-Position bei Kaltstart ter Belüftung verwenden (Choke geschlossen) Choke-Position bei Betrieb Achtung, Brandgefahr (Choke geöffnet) Achtung, Stromschlag-Gefahr Achtung, heiße Bereiche Garantierter Schallleistungs- Motorstart pegel Stelle, an der sich der Sicherheitsaufkleber befindet ...
- Seite 6 Sichere Verwendung des Produkts Umgang mit Kraftstoff GEFAHR Beim Auftanken in sicherer Entfernung von Brandherden bleiben Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten. Gehen Sie beim Mischen, Lagern und Betanken mit äußerster Vorsicht vor. Andernfalls kann es zu schweren Brandverletzungen kommen. Befol- gen Sie sorgfältig die folgenden Anweisungen.
- Seite 7 Sichere Verwendung des Produkts Umgang mit dem Motor WARNUNG Starten des Motors Bei Feuer oder Rauch steht Sicherheit an erster Stel- Befolgen Sie beim Starten des Motors unbedingt die fol- genden Sicherheitsregeln: Wenn Flammen aus dem Bereich des Motors kommen ...
- Seite 8 Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts auf- Person auch die zugehörige Bedienungsanleitung er- merksam durch, um eine korrekte Bedie- halten.
- Seite 9 Sichere Verwendung des Produkts WARNUNG Benutzer des Geräts Vibration und Kälte Das Gerät darf von folgenden Personen nicht verwendet Es wird vermutet, dass das Raynaud-Syndrom, das die werden: Finger mancher Menschen befällt, durch stark vibrierende übermüdeten Personen Arbeitsgeräte und dem Arbeiten bei Kälte herbeigeführt ...
- Seite 10 Sichere Verwendung des Produkts WARNUNG Vor dem Arbeiten mit dem Produkt alle Fremdkörper Produkt nicht einhändig bedienen und Hindernisse aus dem Arbeitsbereich entfernen Umfassen Sie bei laufendem Motor die Handgriffe stets mit beiden Händen. Bedienen Sie das Produkt niemals ...
- Seite 11 Sichere Verwendung des Produkts WARNUNG Produkt nicht zum Schneiden harter Gegenstände Verwenden Sie das Produkt nicht, wenn Sie auf einer verwenden Leiter oder einem Stuhl stehen Verwenden Sie das Gerät nicht zum Schneiden harter Führen Sie keine Schneidarbeiten durch, wenn Sie auf Gegenstände (z.
- Seite 12 Packliste Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren ECHO-Händler, wenn Teile fehlen oder beschädigt sind. Nummer Bezeichnung des Teils Menge...
- Seite 13 Beschreibung Beschreibung Vorderer Handgriff Zur Schneidvorrichtung hin ange- 10. Schalldämpferabdeckung Zum Schutz vor versehent- brachter Handgriff. lichem Kontakt mit heißen Abgasen. Vergaser Zur Herstellung eines geeigneten Kraftstoff- 11. Getriebegehäuse Enthält das Getriebe zur Verminde- Luft-Gemisches. rung der Geschwindigkeit, die vom Motor auf die Gashebelsperre Manuelle Sperre zum Schutz vor ei- Schneidvorrichtung übertragen wird.
- Seite 14 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO 13738), JASO FC, FD und von ECHO empfohlenes Öl. - Verwenden Sie niemals Zweitaktöl, das für wassergekühlte Motoren oder Motorradmotoren vorgesehen ist.
- Seite 15 Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4 im Abschnitt „Sichere Verwendung des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen. Wenn sich das Schneidmesser beim Starten bewegt, obwohl der Gashebel auf Leerlaufdrehzahl eingestellt ist, jus- tieren Sie den Vergaser, bevor Sie das Produkt verwenden.
- Seite 16 Bedienung des Motors Warmlaufen des Motors Sobald der Motor läuft, lassen Sie ihn 2 bis 3 Minuten im Leerlauf (niedrige Drehzahl) warmlaufen. Das Warmlaufen des Motors sorgt für eine gleichmäßigere Schmierung im Inneren. Lassen Sie den Motor vollständig warmlaufen, insbesondere bei Kälte. Starten eines warmen Motors Schieben Sie den Zündschalter aus der Position „Stopp“.
- Seite 17 Schneiden von Hecken und Sträuchern Schneiden von Hecken und Sträuchern Schwenkbetrieb Der Anwender soll ohne Anstrengung und mühelos Hecken schneiden und Bodendecker kürzen können. Zu diesem Zweck kann der hintere Handgriff auf seiner Drehachse nach links und rechts (C D) verstellt werden. Der Schneidbalken und damit die Laufrichtung der Messer (A B) werden dadurch der Oberflä- chenkontur der Hecke angepasst.
- Seite 18 Schneiden von Hecken und Sträuchern Grundlagen / Heckenschneiden HINWEIS Dieses Gerät ist für das Schneiden von Sträuchern und Hecken mit Zweigen von max. 6 mm Durchmesser ausgelegt. Führen Sie alle Schneidarbeiten bei Vollgas durch. Wenn Sie mit geringeren Geschwindigkeiten als Vollgas arbeiten, schleift möglicherweise die Kupplung;...
- Seite 19 Wartung und Pflege Wartung und Pflege Wartungsrichtlinien Komponente Wartung Seite Vor der Verwendung Monatlich Luftfilter Reinigen/ersetzen • Kraftstofffilter Überprüfen/reinigen/ersetzen • Zündkerze Überprüfen/reinigen/justieren/ersetzen • Vergaser Justieren/Ersetzen und justieren • Kühlsystem Überprüfen/reinigen • Schalldämpfer Überprüfen/festziehen/reinigen • Messerantrieb Schmieren • (15 - 20 Std.) Starter Überprüfen •...
- Seite 20 Wartung und Pflege Justieren des Vergasers WARNUNG Nach erfolgter Vergaserjustierung darf sich das Schneidmesser im Leerlauf nicht bewegen; ansonsten besteht die Ge- fahr schwerer Verletzungen. VORSICHT Die Leerlaufanschlagschraube (T) muss so justiert sein, dass sich das Schneidmesser beim Starten nicht bewegt. Wen- den Sie sich bei Problemen mit dem Vergaser bitte an Ihren Händler.
- Seite 21 Wartung und Pflege Schalldämpfer entfernen. WICHTIG Die Schalldämpferabdeckung nicht ausbauen. Fragen Sie bei Bedarf bitte Ihren Händler um Rat. Überprüfen des Kraftstoffsystems Führen Sie vor jeder Verwendung eine Überprüfung durch. Vergewissern Sie sich nach jeder Betankung, dass kein Kraft- stoff an den Leitungen, Dichtungen oder am Kraftstofftankdec- kel austritt.
- Seite 22 Wartung und Pflege Messerabstand einstellen (je nach Bedarf) Die Gegenmuttern mit einem T-Schlüssel eine halbe Umdrehung aufdrehen. Schneidmesserbolzen mit einem 10 mm-Gabelschlüssel festzie- hen. Die Schrauben 1/4 - 1/2 Umdrehung lösen Bolzen mit dem Gabelschlüssel in dieser Position halten und Ge- genmuttern festziehen.
- Seite 23 Wartung und Pflege Fehlerbehebung Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Stoppschalter befindet sich in der Auf „Start" stellen Position „Stopp" Es wurde zu viel Kraftstoff angesaugt ...
- Seite 24 LAGERUNG LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entwei- chen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entleeren Sie den Kraftstofftank vollständig im Freien, wobei sich keine feuergefährlichen Gegenstände in der Nähe be- finden dürfen.
- Seite 25 Entsorgungshinweise Entsorgungshinweise Entsorgen Sie Altöl unter Einhaltung der gesetzlichen Vor- schriften Ihres Landes. Auf den größeren Kunststoffteilen des Produkts befindet sich jeweils eine Kennzeichnung (Code) des Werkstoffs. Diese Co- des beziehen sich auf die folgenden Werkstoffe; entsorgen Sie diese Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes.
- Seite 26 Benzin mit mindestens 89 Oktan. Verwenden Sie kei- nen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L- EGD-Norm (ISO 13738), JASO FC/FD und von ECHO empfohlenes Öl. Mischverhältnis 50: 1 (2 %) Schneidvorrichtung: Gegenläufiges, doppelseitiges Messer Schneidlänge Zahnteilung Höhe...
- Seite 27 Gerät: TRAGBARE MOTORHECKENSCHERE Marke: ECHO Typ: HC-2020R Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm EN ISO 10517: 2019) * Anforderungen der Richtlinie 2014/30/EU (Verwendung der harmonisierten Norm EN ISO 14982: 2009, EN 55012:...
- Seite 28 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X771224-1901 © 2022...
