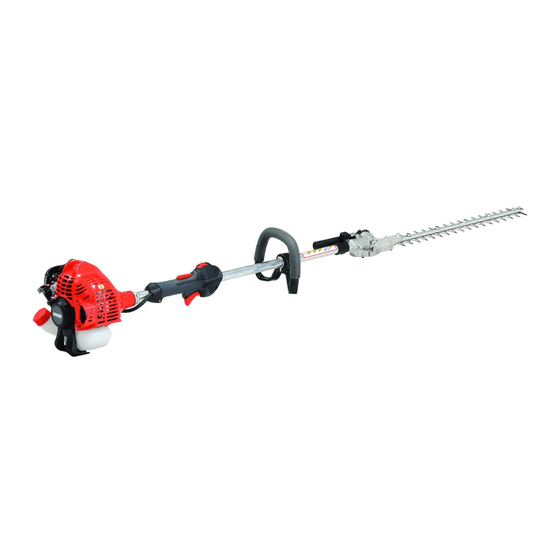

Echo HCA-236ES-LW Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
1????
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
RISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND
BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN
CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE
ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR
LESIONES GRAVES.
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
AVERTISSEMENT
AVVERTENZA
ADVERTENCIA
HCA-236ES-LW
WARNING
WARNUNG
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Echo HCA-236ES-LW
Inhaltszusammenfassung für Echo HCA-236ES-LW
- Seite 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES HCA-236ES-LW WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
- Seite 35 1Notes and rear cover MEMORANDUM X773-000310 X773227-6100 2017...
- Seite 36 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X773-000310 Printed in Japan 0x0xxxx zzzz ES X773227-6100 © 2017...
- Seite 37 1Couvercle supérieur FRANÇAIS (Notice originale) MANUEL D'UTILISATION TAILLE-HAIE HCA-236ES-LW AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SÉCURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
- Seite 69 1Remarques et dos de couverture NOTES X773-000310 X773227-6100 2017...
- Seite 70 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X773-000310 Imprimé au Japon 0x0xxxx zzzz ES X773227-6100 © 2017...
- Seite 71 1Buchdeckel DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG TRAGBARE MOTORHECKENSCHERE HCA-236ES-LW WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
-
Seite 72: Hersteller
Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Beabsichtigter Zweck dieses Produkts ECHO-Heckenscheren zeichnen sich durch ihr geringes Gewicht sowie ihre hohe Leistungsfähigkeit aus. Sie sind mit Benzinmotoren ausgestattet und eignen sich zum Schneiden von Hecken und Sträuchern. - Seite 73 Inhalt Sichere Verwendung des Produkts ..................4 Warnhinweise ........................ 4 Sonstige Kennzeichnungen ................... 4 Symbole......................... 4 Stelle, an der sich der Sicherheitsaufkleber befindet............. 6 Umgang mit Kraftstoff ....................7 Umgang mit dem Motor ....................7 Umgang mit dem Produkt ....................9 Packliste ...........................
-
Seite 74: Sichere Verwendung Des Produkts
Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Si- cherheitshinweisen beschrieben. - Seite 75 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Justieren des Vergasers NOTAUS - Leerlaufdrehzahl Choke-Position bei Nicht in Räumen mit schlech- Kaltstart ter Belüftung verwenden (Choke geschlossen) Choke-Position bei Achtung, Brandgefahr Betrieb (Choke geöffnet) Achtung, Stromschlag-Gefahr Schutz der Umwelt! Garantierter Schallleistungs- Achtung, heiße Bereiche...
-
Seite 76: Stelle, An Der Sich Der Sicherheitsaufkleber Befindet
Sichere Verwendung des Produkts Stelle, an der sich der Sicherheitsaufkleber befindet Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden. Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwer- ben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an. -
Seite 77: Umgang Mit Kraftstoff
Sichere Verwendung des Produkts Umgang mit Kraftstoff GEFAHR Beim Auftanken in sicherer Entfernung von Brandherden bleiben Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten. Gehen Sie beim Mischen, Lagern und Betanken mit äußerster Vorsicht vor. Andernfalls kann es zu schweren Brandverletzungen kommen. Befol- gen Sie sorgfältig die folgenden Anweisungen. - Seite 78 Sichere Verwendung des Produkts WARNUNG Starten des Motors Bei Feuer oder Rauch steht Sicherheit an erster Stel- Befolgen Sie beim Starten des Motors unbedingt die fol- genden Sicherheitsregeln: Wenn Flammen aus dem Bereich des Motors kommen Stellen Sie beim Einsatz des Gerätes stets sicher, dass oder Rauch aus einem anderen Teil als dem Auspuff alle Griffe und Schutzvorrichtungen montiert sind.
-
Seite 79: Umgang Mit Dem Produkt
Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts auf- Person auch die zugehörige Bedienungsanleitung er- merksam durch, um eine korrekte Bedie- halten. -
Seite 80: Arbeitsumgebung Und Bedienung
Sichere Verwendung des Produkts WARNUNG Benutzer des Geräts Vibration und Kälte Das Gerät darf von folgenden Personen nicht verwendet Es wird vermutet, dass das Raynaud-Syndrom, das die werden: Finger mancher Menschen befällt, durch stark vibrierende übermüdeten Personen Arbeitsgeräte und dem Arbeiten bei Kälte herbeigeführt alkoholisierten Personen wird. -
Seite 81: Betrieb
Sichere Verwendung des Produkts WARNUNG Vor dem Arbeiten mit dem Produkt alle Fremdkörper Verwenden Sie das Gerät nicht, wenn sich die und Hindernisse aus dem Arbeitsbereich entfernen Schneidmesser im Leerlauf befinden. Überprüfen Sie den Bereich, in dem das Gerät einge- Das Gerät darf nicht verwendet werden, wenn sich das setzt werden soll. -
Seite 82: Produkt Nicht Zum Schneiden Harter Gegenstände Verwenden
Sichere Verwendung des Produkts WARNUNG Produkt nicht zum Schneiden harter Gegenstände Verwenden Sie das Produkt nicht, wenn Sie auf einer verwenden Leiter oder einem Stuhl stehen Verwenden Sie das Gerät nicht zum Schneiden harter Führen Sie keine Schneidarbeiten durch, wenn Sie auf Gegenstände (z. -
Seite 83: Packliste
Packliste Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1. Motoreinheit 6. Maulschlüssel 2. Antriebswelle 7. Steckschlüssel 3. -
Seite 84: Beschreibung
Beschreibung Beschreibung 1. Stoppschalter Einrichtung zum Ein- und Ausschalten des 12. Schneidvorrichtung Motors. 13. Verriegelung Befestigt den Winkel der Schneidvorrich- 2. Gashebelsperre Manuelle Sperre zum Schutz vor einer tung. versehentlichen Betätigung des Gashebels. 14. Entriegelung Sicherheitsvorrichtung, die verhindern 3. Zündkerze soll, dass die Verriegelung unerwartet gelöst wird. -
Seite 85: Bevor Sie Beginnen
Bevor Sie beginnen Bevor Sie beginnen Zusammenbau WARNUNG Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Pro- dukt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen füh- ren. Verbinden Sie das Außenrohr mit dem Motorkopf Legen Sie den Motorkopf auf eine saubere, ebene Fläche. - Seite 86 Bevor Sie beginnen Den Gaszug in die Einstellhalterung einführen und das Gas- zugende in das große Gaszug-Drehloch am Vergaser ein- führen. 1. Gaszug 2. Einstellhalterung 3. Gaszug-Drehloch 4. Einstellmutter 5. Gegenmutter Das Spiel des Gashebels sollte ca. 4-6 mm betragen. Drehen Sie die Einstellmutter nach Bedarf nach innen oder außen, um das korrekte Spiel von 4-6 mm zu erhalten.
-
Seite 87: Verstellen Des Schnittwinkels
Bevor Sie beginnen Verstellen des Schnittwinkels GEFAHR Verstellen Sie die Messer niemals bei laufendem Motor! Andernfalls kann es zu Verletzungen bzw. schweren Unfällen kommen. WARNUNG Die Schneidmesser der Heckenschere sind scharf. Verstellen Sie die Schneidmesser niemals ohne Handschuhe. Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe. Vergewissern Sie sich, dass der Motor zu- erst ausgeschaltet wurde und die Messer zum Stillstand gekommen sind, wenn die Schneidmesser während der Ar- beit ausgetauscht werden müssen. -
Seite 88: Positionierung Der Schneidvorrichtung
Bevor Sie beginnen Positionierung der Schneidvorrichtung Die Schneidvorrichtung besitzt zehn verschiedene Rasterein- stellungen, die Schnittwinkel von 135° bis 270° ermöglichen (siehe Abbildung). Vergewissern Sie sich nach jeder Ände- rung des Schnittwinkels, dass die Arretierung sicher eingera- stet ist. Vorbereitung für Lagerung oder Transport Bringen Sie bei ausgeschaltetem Motor die Messerabdek- kung an. -
Seite 89: Bereitstellen Des Kraftstoffs
Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) für Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. - Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstoff- tank. -
Seite 90: Bedienung Des Motors
Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4 im Abschnitt „Sichere Verwendung des Produkts“, um eine einwandfreie Bedienung des Geräts sicherzustellen. Das Gerät startet, sobald der Motor eingeschaltet wird. Dies kann zu einem Kontrollverlust und zu schweren Verlet- zungen führen. -
Seite 91: Warmlaufen Des Motors
Bedienung des Motors Warmlaufen des Motors Sobald der Motor läuft, lassen Sie ihn 2 bis 3 Minuten im Leerlauf (niedrige Drehzahl) warmlaufen. Das Warmlaufen des Motors sorgt für eine gleichmäßigere Schmierung im Inneren. Lassen Sie den Motor vollständig warmlaufen, insbesondere bei Kälte. Starten eines warmen Motors Stellen Sie den Zündschalter auf „Start". -
Seite 92: Schneiden Von Hecken Und Sträuchern
Schneiden von Hecken und Sträuchern Schneiden von Hecken und Sträuchern Grundlagen / Heckenschneiden HINWEIS Dieses Gerät ist für das Schneiden von Sträuchern und Hecken mit Zweigen von max. 6 mm Durchmesser ausgelegt. Führen Sie alle Schneidarbeiten bei Vollgas durch. Wenn Sie mit geringeren Geschwindigkeiten als Vollgas arbeiten, schleift möglicherweise die Kupplung;... -
Seite 93: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung und Pflege Wenden Sie sich bei Fragen oder Problemen bitte an Ihren Händler. Allgemeine Wartung WICHTIG Wartung, Austausch oder Reparatur von Emissionsregelungssystemen dürfen von beliebigen Reparaturbetrieben oder Einzel- personen vorgenommen werden. Reparaturen im Rahmen der Garantie müssen hingegen von einem von der YAMABIKO COR- PORATION autorisiertem Händler oder einer entsprechenden Servicewerkstatt ausgeführt werden. -
Seite 94: Justieren Des Vergasers
Wartung und Pflege Justieren des Vergasers WARNUNG Nach erfolgter Vergaserjustierung darf sich das Schneidmesser im Leerlauf nicht bewegen; ansonsten besteht die Ge- fahr schwerer Verletzungen. VORSICHT Die Leerlaufanschlagschraube (T) muss so justiert sein, dass sich das Schneidmesser beim Starten nicht bewegt. Wen- den Sie sich bei Problemen mit dem Vergaser bitte an Ihren Händler. -
Seite 95: Stunden-Wartung
Wartung und Pflege 10-Stunden-Wartung Schließen Sie den Choke. Lösen Sie den Verschlussknopf der Luftfilterabdeckung, und entfernen Sie diese zusammen mit dem Luftfilter. Reinigen Sie den Filter durch vorsichtiges Abbürsten oder verwenden Sie ein nicht brennbares Lösungsmittel, falls er- forderlich. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder in das Gerät einsetzen. -
Seite 96: Wartung Nach 15/25 Betriebsstunden
Wartung und Pflege Wartung nach 15/25 Betriebsstunden Schmieren des Messerantriebs Wischen Sie den Schmiernippel ab. Schmieren Sie das Getriebe der Schneidvorrichtung, indem Sie mit einer Hebel-Fettpresse ein bis zwei Kolben Urea- Schmiermittel in die Schmiernippel pumpen. VORSICHT Übermäßiges Schmieren kann das Getriebe schwerfäl- lig machen und dazu führen, dass Schmiermittel aus- tritt. - Seite 97 Wartung und Pflege 50-Stunden-Wartung Zylinderrippen Entfernen und reinigen Sie die Zylinderabdeckung. Reinigen Sie die Zylinderrippen. Entfernen und ersetzen Sie den Kraftstofffilter Ziehen Sie den Kraftstofffilter mit Hilfe eines Metalldrahts o. Ä. durch die Tanköffnung heraus. Ziehen Sie den alten Filter von der Kraftstoffleitung ab. Installieren Sie den neuen Filter.
-
Seite 98: Reinigen Des Schalldämpfers
Wartung und Pflege Reinigen des Schalldämpfers WARNUNG Betreiben Sie das Gerät nie bei defektem oder fehlen- dem Schalldämpfer oder Funkenschutz. Ein Betreiben des Geräts mit defektem oder fehlendem Funkenschutz stellt eine Brandgefahr dar, auch können Sie Gehör- schäden davontragen. Kohlenstoffablagerungen im Schalldämpfer verringern die Motorleistung und führen zu Überhitzung. - Seite 99 Wartung und Pflege Fehlerbehebung Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Stoppschalter befindet sich in der Auf „Start" stellen Position „Stopp" Es wurde zu viel Kraftstoff angesaugt Motor nach Wartung starten Elektrischer Defekt Händler um Rat fragen Vergaser defekt oder innerlich ver-...
-
Seite 100: Lagerung
LAGERUNG LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entwei- chen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entleeren Sie den Kraftstofftank vollständig. -
Seite 101: Entsorgungshinweise
Entsorgungshinweise Entsorgungshinweise Entsorgen Sie Altöl unter Einhaltung der gesetzlichen Vor- schriften Ihres Landes. Auf den größeren Kunststoffteilen des Produkts befindet sich jeweils eine Kennzeichnung (Code) des Werkstoffs. Diese Co- des beziehen sich auf die folgenden Werkstoffe; entsorgen Sie diese Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes. -
Seite 102: Technische Daten
Benzin mit mindestens 89 Oktan. Verwenden Sie kei- nen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD- Norm (ISO/CD 13738), JASO FC/FD und ECHO Pre- mium 50: 1-Öl. Mischverhältnis 50: 1 (2 %) Schneidvorrichtung: Gegenläufiges, doppelseitiges Messer... -
Seite 103: Konformitätserklärung
Gerät: TRAGBARE MOTORHECKENSCHERE Marke: ECHO Typ: HCA-236ES-LW Folgendes erfüllt: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm EN ISO 10517: 2009) * Anforderungen der Richtlinie 2014/30/EU (Verwendung der harmonisierten Norm EN ISO 14982: 2009) * Anforderungen der Richtlinie 2000/14/EG Konformitätsbewertungsverfahren nach ANHANG V... - Seite 104 1Notizen und hintere Umschlagseite 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X773-000310 Gedruckt in Japan 0x0xxxx zzzz ES X773227-6100 © 2017...
