Schritt 1
TC10

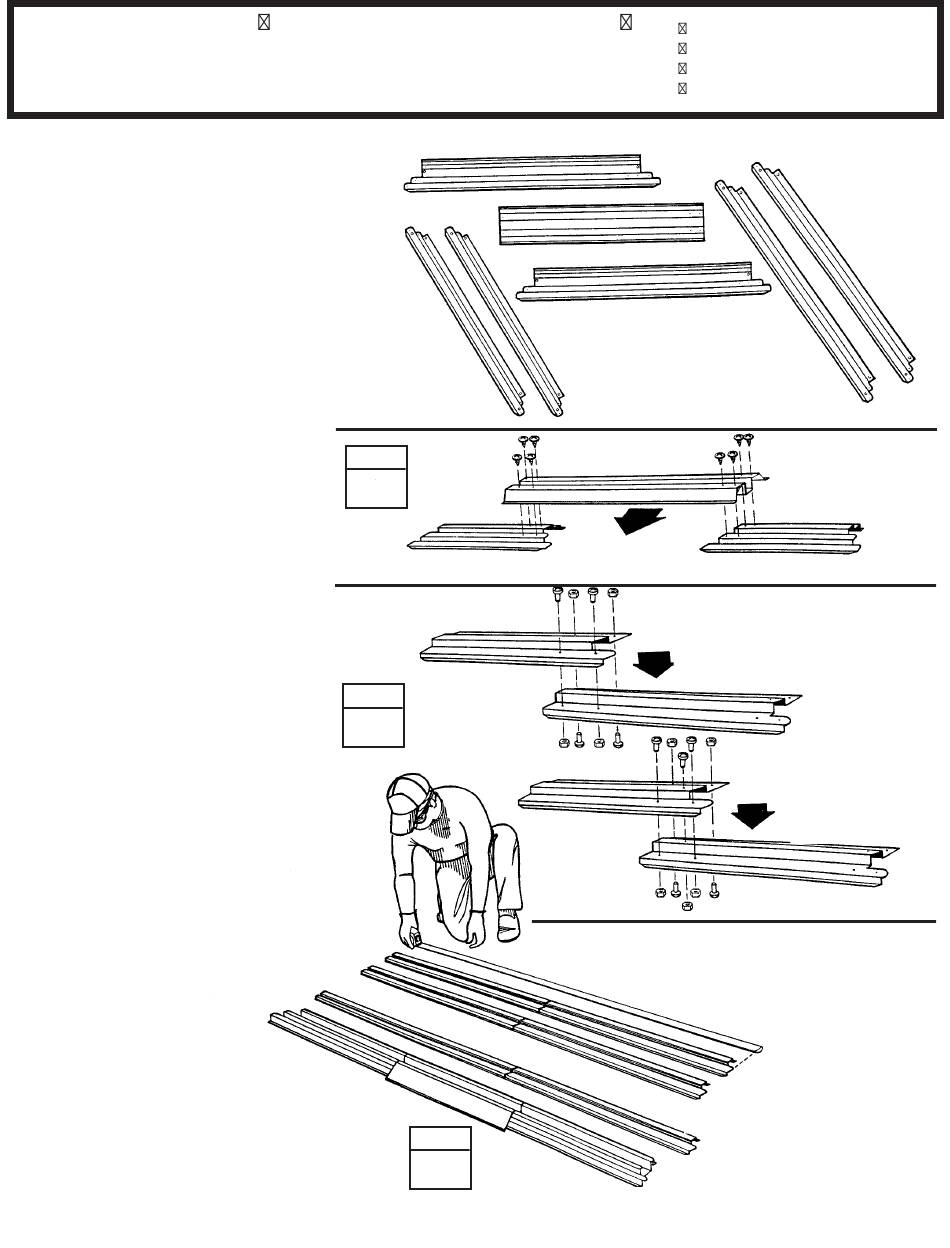

Der vordere Bodenrahmen besteht
aus drei Stücken. Die seitlichen
Bodenrahmen und der hintere
Bodenrahmen bestehen aus zwei
Stücken. Die Bohrungen in den Teilen
decken sich, wenn die Teile mit der
richtigen Überlappung aufeinander
gelegt werden. Die Abbildungen
zeigen die richtige Gesamtlänge für
Seiten, Rückseite und Vorderseite.
Gehen Sie wie folgt vor:
1
L e g e n S i e d i e v o r d e r e n
Bodenrahmenteile wie gezeigt
nieder. Zentrieren Sie die Rampe
auf den zwei vorderen Bodenrahmen,
wobei die Ablauföffnungen nach
außen weisen.
Verbinden Sie
die Rahmen mit 8 selbstschn.
Schrauben.
2
Überlappen Sie die seitl. Bodenrahmen
und hinteren Bodenrahmen wie
gezeigt. Die Bohrungen in den Teilen
decken sich, wenn die Teile mit der
rightigen Überlappung aufeinander
gelegt werden. Die Abbildungen zeigen
die richtige Gesamtlänge der seitl. und
hinteren Bodenrahmen. Verbinden Sie
die Rahmen wie gezeigt, indem Sie
4/5 Schrauben in jeden Rahmensatz
einschrauben.
3
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der
Bodenrahmengruppen
10392
SCHRITT
1
9367
SCHRITT
2
SCHRITT
3
9367
8934
9367
8934
ABLAUFÖFFNUNGEN
WEISEN NACH
AUSSEN
10392
Seitl. Bodenrahmen 359,7 cm (141 5/8")
8936
10
8934 Rampe (1)
9367 Bodenrahmen, vorne (2)
8936 Bodenrahmen, hinten (2)
10392 Bodenrahmen, Seite (4)
8936
Vordere
Bodenrahmengruppe
303,2 cm (119 3/8")
9367
10392
Hinterer Bodenrahmen
303,2 cm (119 3/8")
8936
359,7 cm
Seitliche Rahmenteile
359,7 cm (141 5/8")
303,2 cm (119 3/8")
Vordere und hintere Rahmenteile
303,2 cm (119 3/8")
(141 5/8")
