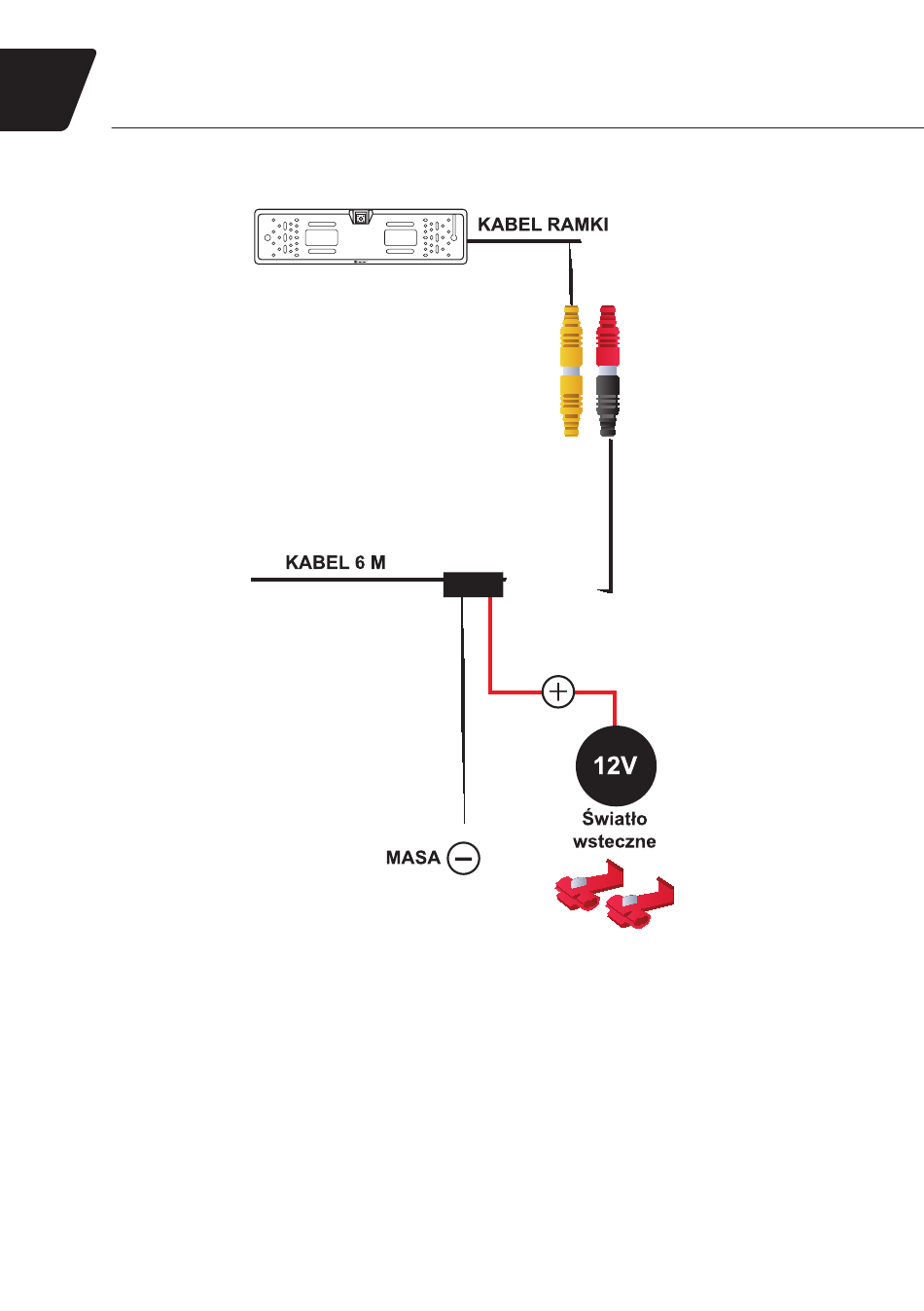

PODŁĄCZENIE DO LAMPY ŚWIATŁA WSTECZNEGO
1. Znajdź przewód zasilający żarówkę światła wstecznego korzystając ze schematu elektrycznego
pojazdu lub wykorzystując miernik prądu 12V (brak w zestawie).
2. Za pomocą KONEKTORA / SZYBKOZŁĄCZKI znajdującej się w zestawie zepnij z kablem zasilania
światła cofania czerwony przewód w KABLU 6M (posłuży on do zasilenia kamery i monitora LCD).
3. Czarną wiązkę z KABLA 6M należy podłączyć do masy pojazdu.
4. Podłącz czerwoną końcówkę KABLA RAMKI do czarnej końcówki KABLA 6M
5. Podłącz żółtą końcówkę KABLA RAMKI do żółtej końcówki KABLA 6 M.
