Kleine linker
Grote linker
luidspreker
luidspreker
Koppel-
verbindingen
(niet meegeleverd)
Hoofdeenheid
audiosysteem
Onbedekte-draad-naar-RCA-adapters
(meegeleverd)
Kleine rechter
Grote rechter
luidspreker
luidspreker
Koppel-
verbindingen
(niet meegeleverd)

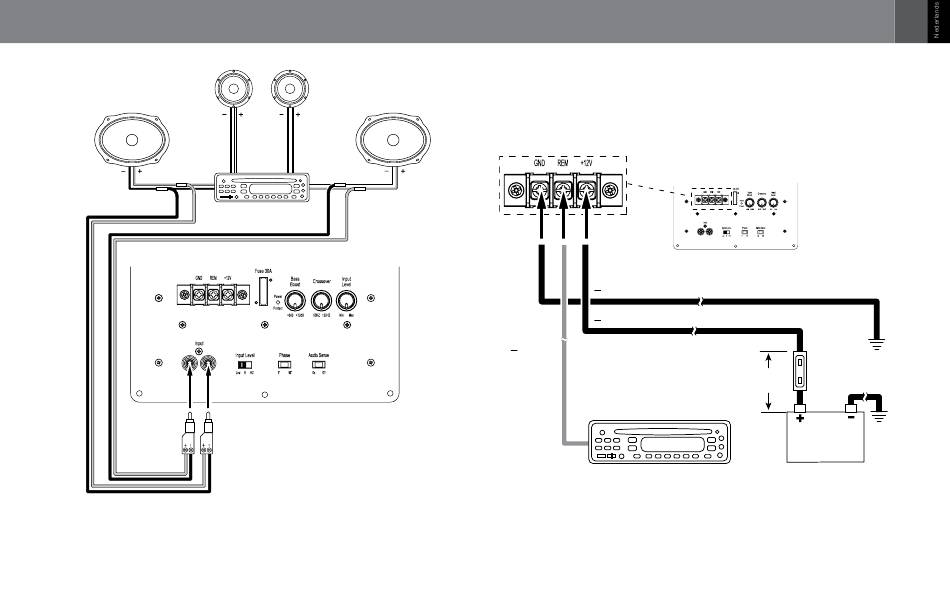

de VoedIng en aarde aansluIten
Gebruik draad van ten minste 10 AWG (2,59 mm) voor aansluiting van de
pluspool van de accu ("+12V") en de aardeverbinding ("GND"). Sluit de
"+12V"-aansluiting van de MS-BassPro SQ rechtstreeks op de pluspool "+"
van de accu aan. Installeer een zekeringhouder met een zekering van 30 A
binnen 46 cm van de pluspool ("+") van de accu.
> 10 AWG-draad
> 10 AWG-draad
> 18 AWG-
draad
Externe
Hoofdeenheid audiosysteem
inschakeling
(optioneel)
Leid alle voedingsdraden door doorvoertules in de brandmuur van het voertuig.
Als fabrieksmatig geen doorvoertules worden geleverd, installeert u deze zelf.
Sluit de aardedraad vanaf de "GND"-terminal van de MS-BassPro SQ aan op
het dichtstbijzijnde onbedekte metalen oppervlak in het voertuig. Gebruik voor
een goede verbinding schuurpapier om de verf van het metalen oppervlak te
verwijderen en gebruik een schroef met een stervormige sluitring.
Aarde chassis
(onbedekt metaal)
30 A zekering
18"
(46 cm)
BATTERY
5
