3M™ MicroTouch™ Uživatelská příručka k displeji M1500SS
Není vyobrazen zadní
okraj základny
0,39" (10 mm)

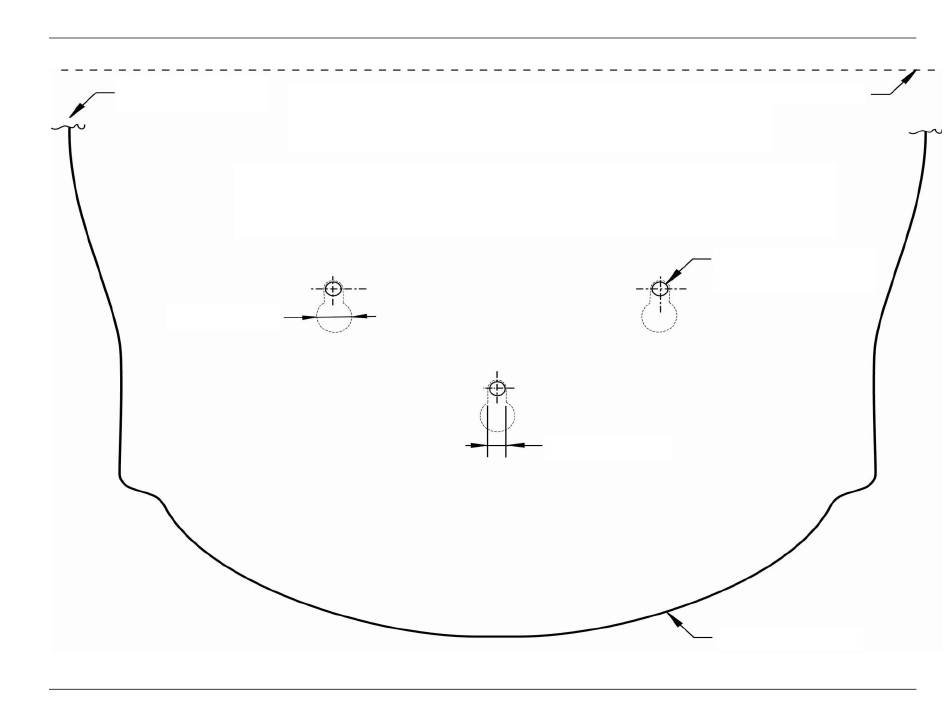

Šablona pro montáž základny M1500SS
3M Touch Systems chráněné informace
Umístěte tuto šablonu na montážní povrch a vyvrtejte tři otvory pro montážní šrouby dle obrázku.
Hlavy šroubů musejí být menší než 0,38" (10 mm) a větší než 0,21" (5,5 mm).
Nastavte výšku hlav šroubů, abyste bezpečně umístili monitor na své místo. Výška je asi 0,23" (6 mm).
3M Touch Systems, Inc. chráněné informace
(Ve skutečné velikosti)
0,21" (5,5 mm)
95
Linka pro vystřižení
Vyvrtejte 3 montážní otvory
Přední hrana základny
