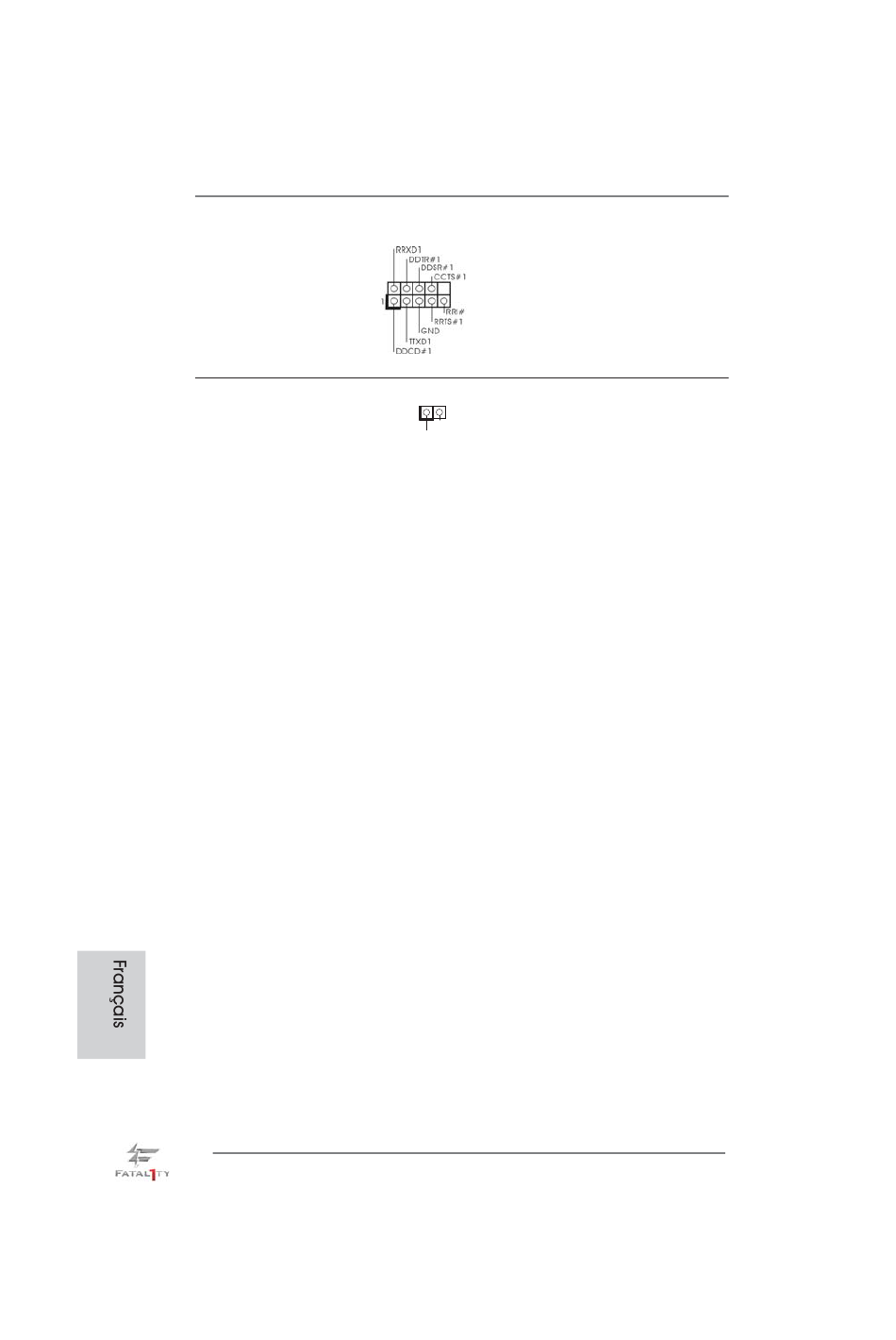

En-tête de port COM
(COM1 br.9)
(voir p.4 No. 31)
Connecteur HDMI_SPDIF
(HDMI_SPDIF1 2-pin)
(voir p.4 No. 30)
76
Fatal1ty Z77 Performance Series Motherboard
Cette en-tête de port COM est
utilisée pour prendre en charge
un module de port COM.
Connecteur HDMI_SPDIF,
fournissant une sortie audio
1
GND
SPDIF vers la carte VGA HDMI,
SPDIFOUT
et permettant au système de se
connecter au un téléviseur
numérique HDMI /un projecteur
/ un périphérique LCD. Veuillez
brancher le connecteur
HDMI_SPDIF de la carte VGA
HDMI sur ce connecteur.
