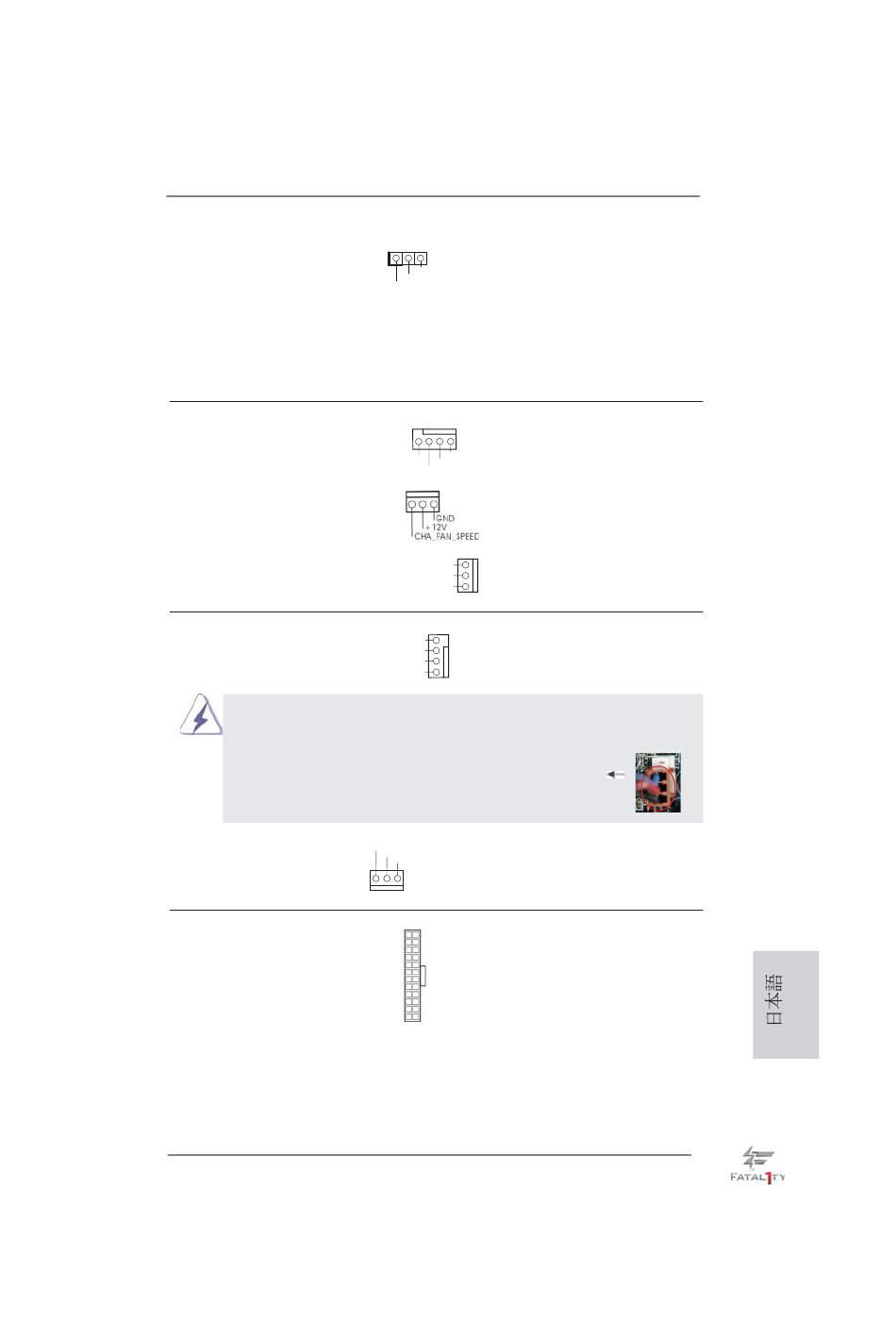

電源 LED ヘッダー
(3 ピン PLED1)
ページ 4, アイテム 14 を参照
シャーシおよび電源ファンコネクタ
(4 ピン CHA_FAN1)
ページ 4, アイテム 28 を参照
FAN_SPEED_CONTROL
(3 ピン CHA_FAN2)
ページ 4, アイテム 37 を参照
(3 ピン PWR_FAN1)
ページ 4, アイテム 1 を参照
CPU ファンコネクタ
FAN_SPEED_CONTROL
(4 ピン CPU_FAN1)
ページ 4, アイテム 5 を参照
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
(3 ピン CPU_FAN2)
ページ 4, アイテム 4 を参照
ATX パワーコネクタ
(24 ピン ATXPWR1)
ページ 4, アイテム 8 を参照
Fatal1ty Z77 Performance Series Motherboard
シャーシ電源 LED をこのヘッダーに接
1
続し、システム電源ステータスを示す
PLED-
PLED+
ようにしてください。LED はシステムが
PLED+
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S3/S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
ファンケーブルをファンコネクタに接続
し、黒いワイヤをアースピンに合わせて
ください。CHA_FAN1 および
GND
+12V
CHA_FAN_SPEED
CHA_FAN2 は、ファンコントロールをサ
ポートします。
PWR_FAN_SPEED
+12V
GND
このコネクタには CPU ファケーブルを
4
接続します。黒いコードはアースピンに
3
CPU_FAN_SPEED
2
+12V
接続してください。
1
GND
接続されたピン 1-3
3 ピンファンのインストール
GND
+12V
CPU_FAN_SPEED
ATX 電源コネクタを接続します。
12 24
1 13
