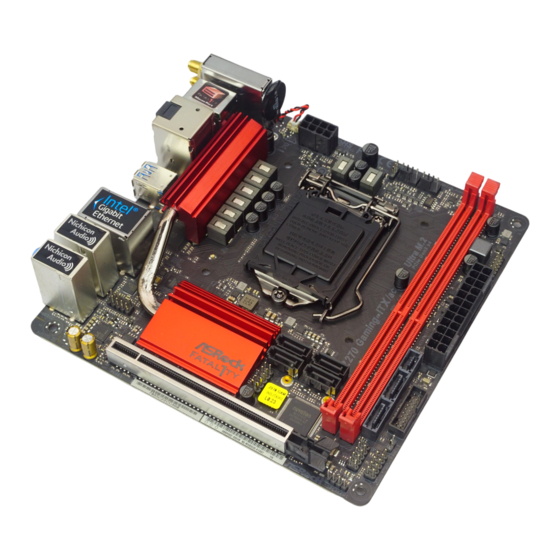

ASROCK Fatal1ty Z270 Gaming-ITX/ac Series Handbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. Fatal1ty Z270 Gaming-ITX/ac Series
  6. Handbuch
ASROCK Fatal1ty Z270 Gaming-ITX/ac Series Handbuch

ASROCK Fatal1ty Z270 Gaming-ITX/ac Series Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published December 2016
Copyright©2016 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Fatal1ty Z270 Gaming-ITX/ac Series

Inhaltszusammenfassung für ASROCK Fatal1ty Z270 Gaming-ITX/ac Series

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...
  • Seite 3 Fatal1ty Story Who knew that at age 19, I would be a World Champion PC gamer. When I was 13, I actually played competitive billiards in professional tournaments and won four or five games off guys who played at the highest level. I actually thought of making a career of it, but at that young age situations change rapidly.
  • Seite 4 LIVIN’ LARGE Since my first big tournament wins, I have been a “Professional Cyberathlete”, traveling the world and livin’ large with lots of International media coverage on outlets such as MTV, ESPN and a 60 Minutes segment on CBS to name only a few. It's unreal - it's crazy. I’m living a dream by playing video games for a living.

  • Seite 5: Motherboard-Layout

    Fatal1ty Z270 Gaming-ITX/ac Series Motherboard Layout RoHS CHA_FAN1 BTN1 CPU_FAN1 CPU_OPT/W_PUMP M2_2_WIFI ATX12V1 USB 3.0 T: USB3 B: USB4 USB 3.0 Top: T: USB7 RJ-45 B: USB8 SATA3_3 SATA3_2 Intel SATA3_0 SATA3_1 HD_AUDIO1 Z270 USB1_2 PANEL1 PCIE1 SPEAKER1...
  • Seite 7 Fatal1ty Z270 Gaming-ITX/ac Series No. Description Chassis Fan Connector (CHA_FAN1) ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) CPU Fan Connector (CPU_OPT/W_PUMP) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) ATX Power Connector (ATXPWR1) SATA and SATA Express Connectors (SATA3_4_5) USB 3.0 Header (USB3_5_6)
  • Seite 8 I/O Panel No. Description No. Description Antenna Ports Central / Bass (Orange) PS/2 Mouse/Keyboard Port USB 3.0 Ports (USB3_78) Optical SPDIF Out Port Intel® Thunderbolt 3 (TB_1) LAN RJ-45 Port* USB 3.0 Ports (USB3_3_4) Side Speaker (Gray) HDMI Port Rear Speaker (Black) DisplayPort 1.2 Line In (Light Blue) Fatal1ty Mouse Port (USB3_1)
  • Seite 9 Fatal1ty Z270 Gaming-ITX/ac Series * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status...
  • Seite 10 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.0 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/ g/n/ac connectivity standards and Bluetooth v4.0. WiFi + BT module is an easy-to- use wireless local area network (WLAN) adapter to support WiFi + BT.

  • Seite 11: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 12 • 2 x DDR4 DIMM Slots • Supports DDR4 4000+(OC)*/3866(OC)/3600(OC)/3200 (OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, un- buffered memory * Please refer to Memory Support List on ASRock’s website for more information. (http://www.asrock.com/) ** 7 Gen Intel® CPU supports DDR4 up to 2400; 6 Gen Intel®...
  • Seite 13 • 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • Nichicon Fine Gold Series Audio Caps • 120dB SNR DAC with Differential Amplifier • TI® NE5532 Premium Headset Amplifier for Front Panel...
  • Seite 14 * Hot Plug is supported on Win 10 only • 1 x Optical SPDIF Out Port • 5 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x Fatal1ty Mouse Port (USB 3.0) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED...
  • Seite 15 • 1 x Front Panel Audio Connector (15μ Gold Audio Connec- tor) • 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) BIOS • AMI UEFI Legal BIOS with multilingual GUI support...
  • Seite 16 * To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please refer to page 156 for more detailed instructions. * For the updated Windows® 10 driver, please visit ASRock’s website for details: http://www.asrock.com Certifica- • FCC, CE, WHQL, RCM, BSMI...
  • Seite 17 Fatal1ty Z270 Gaming-ITX/ac Series Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 18: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.
  • Seite 19 Fatal1ty Z270 Gaming-ITX/ac Series...
  • Seite 20 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 21 Fatal1ty Z270 Gaming-ITX/ac Series 2.2 Installing the CPU Fan and Heatsink...
  • Seite 22 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Seite 23 Fatal1ty Z270 Gaming-ITX/ac Series...
  • Seite 24 2.4 Expansion Slots (PCI Express Slot) There is 1 PCI Express slot slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 25 Fatal1ty Z270 Gaming-ITX/ac Series 2.5 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Seite 26 Serial ATA3 Connectors These six SATA3 (SATA3_0: connectors support SATA see p.1, No. 15) data cables for internal (SATA3_1: storage devices with up to SATA3_3 SATA3_2 see p.1, No. 14) 6.0 Gb/s data transfer rate. (SATA3_2: If M2_1 is occupied by a SATA3_0 SATA3_1 see p.1, No.
  • Seite 27 Fatal1ty Z270 Gaming-ITX/ac Series Front Panel Audio Header This header is for PRESENCE# (9-pin HD_AUDIO1) MIC_RET connecting audio devices OUT_RET (see p.1, No. 17) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Seite 28 CPU Optional/Water This motherboard FAN_SPEED FAN_VOLTAGE_CONTROL Pump Fan Connector provides a 4-Pin water FAN_SPEED_CONTROL (4-pin CPU_OPT/W_ cooling CPU fan PUMP) connector. If you plan (see p.1, No. 4) to connect a 3-Pin CPU water cooler fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1)

  • Seite 29: Smart Switch

    Fatal1ty Z270 Gaming-ITX/ac Series 2.6 Smart Switch The motherboard has one smart switche: Clear CMOS Switch, allowing users to clear the CMOS values. Clear CMOS Switch Clear CMOS Switch (CLRCBTN) allows users to quickly (see p.4, No. 18) clear the CMOS values.
  • Seite 30 2.7 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports M.2 PCI Express module up to Gen3 x4 (32 Gb/s). * Please be noted that if M2_1 is occupied by a SATA-type M.2 device, SATA3_0 will be disabled.
  • Seite 31 Fatal1ty Z270 Gaming-ITX/ac Series Step 3 The standoff is placed at the nut location B by default. Skip Step 4 and go straight to Step 5 if your M.2_SSD (NGFF) module is type 2280. If your M.2_SSD (NGFF) module is type 2260, go to Step 4.
  • Seite 32 SATA3 2260 TS512GMTS600 Transcend 512GB SATA3 2280 TS512GMTS800 V-Color 120GB SATA3 2280 VLM100-120G-2280B-RD V-Color 240GB SATA3 2280 VLM100-240G-2280B-RD V-Color 240GB SATA3 2280 VSM100-240G-2280 For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...

  • Seite 33: Einleitung

    Fatal1ty Z270 Gaming-ITX/ac Series 1 Einleitung Vielen Dank, dass Sie sich für die ASRock Fatal1ty Z270 Gaming-ITX/ac Series von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 34: Technische Daten

    Prozessoren der 7. und 6. Generation (Sockeö 1151) • Digi Power design • 8-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz • Intel® Z270 Speicher • Dualkanal-DDR4-Speichertechnologie • 2 x DDR4-DIMM-Steckplätze...
  • Seite 35 HDMI, DisplayPort 1.2 und Intel® Thunderbolt Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protec- tion) • Nichicon-Audiokappen der Fine Gold-Serie • 120-dB-SRV-DAC mit Differentialverstärker • TI® NE5532 – erstklassiger Headset-Verstärker für Audioan- schluss an der Frontblende (unterstützt Headsets mit bis zu...
  • Seite 36 • 5 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x Fatal1ty-Mausport (USB 3.0) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) • 1 x CMOS-löschen-Schalter • HD-Audioanschlüsse: Seitlicher Lautsprecher / Hinterer...

  • Seite 37: Anschluss

    • 1 x Audioanschluss an der Frontblende (15μ goldene Audio- anschluss) • 1 x USB-2.0-Stiftleiste (unterstützt 2 USB-2.0-Ports) (unter- stützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB-3.0-Stiftleiste (unterstützt 2 USB-3.0-Ports) (unter- stützt Schutz gegen elektrostatische Entladung (ASRock Full...

  • Seite 38: Hardware-Überwachung

    • FCC, CE, WHQL, RCM, BSMI zierungen • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden...

  • Seite 39: Integrierte Stiftleisten Und Anschlüsse

    Fatal1ty Z270 Gaming-ITX/ac Series 1.3 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 40 Serial-ATA-III-Anschlüsse Diese sechs SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 15) SATA-Datenkabel für interne (SATA3_1: Speichergeräte mit einer Da SATA3_3 SATA3_2 siehe S. 1, Nr. 14) tenübertragungsgeschwin (SATA3_2: digkeit bis 6,0 Gb/s. Wenn SATA3_0 SATA3_1 siehe S. 1, Nr. 13) M2_1 durch ein SATA-Typ- (SATA3_3: M.2-Gerät belegt ist, wird...
  • Seite 41 Fatal1ty Z270 Gaming-ITX/ac Series Audiostiftleiste Diese Stiftleiste dient PRESENCE# (Frontblende) MIC_RET dem Anschließen von OUT_RET (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 17) Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 42 Optionale-CPU-/ Dieses Motherboard bietet einen FAN_SPEED FAN_VOLTAGE_CONTROL 4-poligen Wasserkühlung-CPU- Wasserpumpen- FAN_SPEED_CONTROL Lüfteranschluss. Falls Sie einen Lüfteranschluss 3-poligen CPU-Wasserkühler- (4-polig, CPU_OPT/W_ lüfter anschließen möchten, PUMP) verbinden Sie ihn bitte mit (siehe S. 1, Nr. 4) Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet (24-polig, ATXPWR1) einen 24-poligen ATX-Net- (siehe S.
  • Seite 43 Fatal1ty Z270 Gaming-ITX/ac Series 1.4 Intelligente Schalter Das Motherboard hat einen intelligenten Schalter: Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte löschen. CMOS-löschen-Schalter Mit dem CMOS-löschen- (CLRCBTN) Schalter können Benutzer (siehe S. 4, Nr. 18) die CMOS-Werte schnell löschen. Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Strom-...

  • Seite 44: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous...
  • Seite 45 • Alimentation à 8 phases • Prend en charge la technologie Intel® Turbo Boost 2.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range • Intel® Z270 Chipset Mémoire • Technologie mémoire double canal DDR4...
  • Seite 46 Realtek ALC1220) • Compatible audio Blu-ray Premium • Protection contre les surtensions (Protection complète con- tre les pics ASRock) • Couvercles audio série en or fin Nichicon • 120dB SNR DAC avec amplificateur différentiel • Amplificateur de casque TI® NE5532 Premium pour connec- teur audio sur panneau avant (prend en charge les casques jusqu’à...
  • Seite 47 • 1 x port sortie optique SPDIF • 5 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x ports souris Fatal1ty (USB 3.0) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED...
  • Seite 48 • 1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Pro- tection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Pro- tection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
  • Seite 49 • FCC, CE, WHQL, RCM, BSMI • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o vercloking présente certains risques, incluant des modifications du BIOS, l’...
  • Seite 50 1.3 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 51 Fatal1ty Z270 Gaming-ITX/ac Series Connecteurs Serial Ces six connecteurs SATA3 ATA3 sont compatibles avec les (SATA3_0: câbles de données SATA SATA3_3 SATA3_2 voir p.1, No. 15) pour les appareils de (SATA3_1: stockage internes avec un SATA3_0 SATA3_1 voir p.1, No. 14)
  • Seite 52 Embase audio du Cette embase sert au PRESENCE# panneau frontal branchement des appareils MIC_RET OUT_RET (HD_AUDIO1 à 9 audio au panneau audio broches) frontal. OUT2_L (voir p.1, No. 17) J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 53 Fatal1ty Z270 Gaming-ITX/ac Series Connecteur du ventilateur Cette carte mère est dotée de CPU optionnel/pompe d’un connecteur pour à eau ventilateur de processeur à FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (CPU_OPT/W_PUMP refroidissement par eau à 4 à 4 broches) broches. Si vous envisagez (voir p.1, No.
  • Seite 54 1.4 Bouton intelligent La carte mère est équipée d'un bouton intelligent : Le bouton d’ e ffacement CMOS permet aux utilisateurs d’ e ffacer les valeurs CMOS. Bouton d’ e ffacement Le bouton d’ e ffacement CMOS CMOS permet aux (CLRCBTN) utilisateurs d’...

  • Seite 55: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 56 • Supporto di memoria DDR4 4000+(OC)*/3866(OC)/3600 (OC)/3200 (OC)/2933(OC)/2800(OC)/2400**/2133 non- ECC, un-buffered * Per maggiori informazioni fare riferimento all'elenco dei sup- porti di memoria sul sito di ASRock. (http://www.asrock.com/) ** 7 Gen Intel® CPU supporta DDR4 fino a 2400; 6 Gen Intel®...
  • Seite 57 Fatal1ty Z270 Gaming-ITX/ac Series Grafica • La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata. • Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel®...

  • Seite 58: Lan Wireless

    • 1 x porta uscita SPDIF ottico • 5 x porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 1 x Porta mouse Fatal1ty (USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
  • Seite 59 • 1 x connettore audio pannello frontale (15μ connettore audio dorati) • 1 x connettorte USB 2.0 (supporta 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection)) • 1 x connettorte USB 3.0 (supporta 2 porte USB 3.0) (supporto...
  • Seite 60 * Per installare Windows® 7, è necessario un disco di installazi- one modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 156 per altre istruzioni dettagliate. * Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo:http://www.asrock.com Certificazioni • FCC, CE, WHQL, RCM, BSMI...
  • Seite 61 Fatal1ty Z270 Gaming-ITX/ac Series 1.3 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 62 Connettori Serial ATA3 Questi sei connettori (SATA3_0: SATA3 supportano cavi vedere pag. 1, n. 15) dati SATA per dispositivi di (SATA3_1: archiviazione interna, con SATA3_3 SATA3_2 vedere pag. 1, n. 14) una velocità di trasferimento (SATA3_2: dati fino a 6,0 Gb/s. Se M2_1 SATA3_0 SATA3_1 vedere pag.1, n.
  • Seite 63 Fatal1ty Z270 Gaming-ITX/ac Series Header audio pannello Questo header serve a PRESENCE# anteriore MIC_RET collegare i dispositivi audio OUT_RET (AUDIO1_HD a 9 pin) al pannello audio anteriore. (vedere pag. 1, n. 17) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 64 Connettore ventola Questa scheda madre è FAN_SPEED FAN_VOLTAGE_CONTROL dotata di un connettore per CPU optional / pompa FAN_SPEED_CONTROL la ventola della CPU con dell'acqua raffreddamento ad acqua a 4 (CPU_OPT/W_PUMP pin. Se si decide di collegare a 4 pin) una ventola della CPU con (vedere pag.

  • Seite 65: Interruttore Automatico

    Fatal1ty Z270 Gaming-ITX/ac Series 1.4 Interruttore automatico La scheda madre è dotata di quattro interruttori automatici: L’interruttore Clear CMOS consente di cancellare rapidamente i valori CMOS. Interruttore Clear CMOS L’interruttore Clear CMOS (CLRCBTN) consente di cancellare (fare riferimento a pagina...

  • Seite 66: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
  • Seite 67 • Admite memoria sin búfer DDR4 4000+(OC)*/3866(OC)/ 3600(OC)/3200 (OC)/2933(OC)/2800(OC)/2400**/2133 no * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) ** CPU Intel® de 7 generación compatible con DDR4 de hasta 2400; CPU Intel® de 6 generación compatible con DDR4 de hasta...
  • Seite 68 ALC1220 Audio Codec) • Compatible con audio Blu-ray Premium • Compatible con protección por sobretensión (protección total contra picos de ASRock) • Tapas de audio Nichion de la serie Fine Gold • DAC con SNR de 120 dB con amplificador diferencial • Amplificador de auriculares de alta calidad TI®...
  • Seite 69 (protección ASRock Full Spike)) • 1 x puerto de ratón Fatal1ty (USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 x puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ ENLACE y LED DE VELOCIDAD) • 1 x interruptor de borrado CMOS...
  • Seite 70 • 1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0). Admite protección contra ESD (protección total contra picos ASRock) • 1 x Base de conexiones USB 3.0 (admite 2 puertos USB 3.0). Admite protección contra ESD (protección total contra picos...
  • Seite 71 • Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fab- ricantes.
  • Seite 72 1.3 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de sistema...
  • Seite 73 Fatal1ty Z270 Gaming-ITX/ac Series Conectores Serie ATA3 Estos seis conectores SATA3 (SATA3_0: son compatibles con cables de consulte la pág.1, N.º 15) datos SATA para dispositivos (SATA3_1: de almacenamiento interno SATA3_3 SATA3_2 consulte la pág.1, N.º 14) con una velocidad de...
  • Seite 74 Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# frontal MIC_RET conectar dispositivos de OUT_RET (HD_AUDIO1 de 9 audio al panel de audio contactos) frontal. OUT2_L (consulte la pág.1, Nº 17) J_SENSE OUT2_R MIC2_R MIC2_L 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Seite 75 Fatal1ty Z270 Gaming-ITX/ac Series Conector del ventilador de Esta placa base proporciona un conector de ventilador la bomba de agua/opcional FAN_SPEED de CPU de refrigeración por de la CPU FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL agua de 4 contactos. Si tiene (CPU_OPT/W_PUMP de pensando conectar un venti-...
  • Seite 76 1.4 Interruptor inteligente La placa base contiene un interruptor inteligente: El interruptor de borrado de CMOS permite a los usuarios borrar los valores de CMOS. Interruptor de borrado de El interruptor de borrado CMOS de CMOS permite a (CLRCBTN) los usuarios borrar (consulte la pág.

  • Seite 77: Комплект Поставки

    • Краткое руководство по установке платы ASRock Fatal1ty Z270 Gaming-ITX/ac Series • Компакт-диск с документацией к плате ASRock Fatal1ty Z270 Gaming-ITX/ac Series • 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно) • 1 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно) • 1 x Винт...

  • Seite 78: Технические Характеристики

    • Digi Power design • Система питания 8 • Поддерживается технология Intel® Turbo Boost 2.0 • Поддержка процессоров Intel® серии K с разблокированным множителем • Поддержка полного разгона процессора ASRock BCLK Чипсет • Intel® Z270 Память • Двухканальная память DDR4 • 2 x гнезда...
  • Seite 79 • 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Конденсаторы для аудиосистем серии Nichicon Fine Gold • ЦАП с отношением сигнал/шум 120 дБ с...
  • Seite 80 * "Горячая" замена поддерживается только в ОС Win 10 • 1 x оптический выходной SPDIF • 5 x порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x Порт для мыши Fatal1ty (USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x порт...
  • Seite 81 • 1 аудиоразъем для передней панели (15μ Позолоченные аудиоразъемов) • 1 x колодка USB 2.0 (2 порта USB 2.0) с защитой от электростатических разрядов (ASRock Full Spike Protec- tion) • 1 x колодка USB 3.0 (2 порта USB 3.0) с защитой от...
  • Seite 82 установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 156. * Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock:http://www.asrock.com Сертификация • FCC, CE, WHQL, RCM, BSMI • Совместимость с ErP/EuP (необходим блок питания, соответствующий...
  • Seite 83 Fatal1ty Z270 Gaming-ITX/ac Series 1.3 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может...
  • Seite 84 Разъемы Serial ATA3 Эти шесть разъемов (SATA3_0: SATA3 предназначены для см. стр. 1, № 15) подключения кабелей SATA (SATA3_1: внутренних запоминающих SATA3_3 SATA3_2 см. стр. 1, № 14) устройств для передачи (SATA3_2: данных со скоростью SATA3_0 SATA3_1 см. стр.1, № 13) до...
  • Seite 85 Fatal1ty Z270 Gaming-ITX/ac Series 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней...
  • Seite 86 Разъем для Данная материнская плата FAN_SPEED оснащена 4-контактным дополнительного FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL разъемом для системы вентилятора или помпы водяного охлаждения ЦП. водяного охлаждения ЦП 3-контактную систему (4-контактный водяного охлаждения CPU_OPT/W_PUMP) ЦП следует подключать к (см. стр. 1,№ 4) контактам 1–3. Разъем питания АТХ Эта...
  • Seite 87 Fatal1ty Z270 Gaming-ITX/ac Series 1.4 Электронный переключатель Системная плата снабжена одним электронным переключателем: Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS. Кнопка сброса настроек Кнопка сброса настроек CMOS CMOS предназначена (CLRCBTN) для быстрого обнуления (См. стр. 4, № 18) значений...

  • Seite 88: Conteúdo Da Embalagem

    ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando.

  • Seite 89: Especificações

    • Digi Power design • Design com 8 fases de alimentação • Suporta a tecnologia Intel® Turbo Boost 2.0 • Suporta CPU desbloqueado da série K da Intel® • Suporta Overclocking total ASRock BCLK Chipset • Intel® Z270 Memória • Tecnologia de memória DDR4 de dois canais • 2 x Slots DIMM DDR4...
  • Seite 90 áudio Realtek ALC1220) • Suporte áudio Blu-ray superior • Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock) • Capacitor de Áudio Série Ouro Fino Nichicon • 120dB SNR DAC com amplificador diferencial • Fone de Ouvido TI® NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até...
  • Seite 91 Fatal1ty Z270 Gaming-ITX/ac Series • Ligação Pura • Tecnologia de drive direto • Blindagem de isolamento PCB • Sensor de Impedância na porta de Saída Frontal • Camadas de PCB individuais por canal de áudio R/L • Conector de Áudio de Outro 15μ...
  • Seite 92 Outro 15μ) • 1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções...
  • Seite 93 • Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização...
  • Seite 94 1.3 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de sistema alimentação, o botão de...
  • Seite 95 Fatal1ty Z270 Gaming-ITX/ac Series Conectores série ATA3 Estes seis conectores SATA3 (SATA3_0: suportam cabos de dados ver p.1, N.º 15) SATA para dispositivos de (SATA3_1: armazenamento interno com SATA3_3 SATA3_2 ver p.1, N.º 14) uma taxa de transferência (SATA3_2: de dados de até 6,0 Gb/s. Se...
  • Seite 96 Suporte de áudio do painel Este suporte destina-se à PRESENCE# frontal MIC_RET conexão dos dispositivos OUT_RET (HD_AUDIO1 de 9 pinos) de áudio no painel de áudio (ver p.1, N.º 17) frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá...
  • Seite 97 Fatal1ty Z270 Gaming-ITX/ac Series Conector da ventoinha Esta placa mãe inclui um FAN_SPEED FAN_VOLTAGE_CONTROL de bomba de água/ conector de ventilador FAN_SPEED_CONTROL CPU opcional da CPU de refrigeração a (CPU_OPT/W_PUMP água de 4 pinos. Se você de 4 pinos ) pretende conectar um (ver p.1, N.º...
  • Seite 98 1.4 Chave inteligente A placa-mãe tem uma chave inteligente: A Chave CMOS que permite aos usuários apagar os valores CMOS rapidamente. Interruptor para apagar o O interruptor para apagar CMOS o CMOS permite aos (CLRCBTN) usuários apagar os valores (ver p.4, N. 18) CMOS rapidamente.

  • Seite 99: Ambalaj İçeriği

    ASRock'ın web sitesinde yer alacaktır. Bu ana kartla ilgili olarak teknik destek almak isterseniz, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve işlemci destek listesini de ASRock'ın web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
  • Seite 100 • 2 tane DDR4 DIMM Yuvası • DDR4 4000+(OC)*/3866(OC)/3600(OC)/3200 (OC)/ 2933(OC)/2800(OC)/2400**/2133 ECC olmayan, arabelleksiz bellek destekler * Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/) ** 7. Nesil Intel® işlemci 2400'e kadar DDR4 destekler; 6. Nesil Intel® işlemci 2133'e kadar DDR4 destekler.
  • Seite 101 • İçerik Koruma özelliğine sahip 7.1 kanal HD Ses (Realtek ALC1220 Ses Kodlayıcı-Kod Çözücü) • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • Nichicon Fine Gold Serisi Ses Kapakları • Fark Yükselteçli 120 dB SNR DAC • TI®...

  • Seite 102: Arka Panel

    • Creative SoundBlaster Cinema3'ü destekler • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Yerel Ağ Üzerinden Açmayı destekler • Yıldırım/ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması) • Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler • PXE özelliğini destekler Kablosuz • IEEE 802.11a/b/g/n/ac işlevini destekler...
  • Seite 103 • 1 tane Ön Panel Ses Bağlayıcısı (15 μ Altın Ses Bağlayıcısı) • 1 tane USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destek- ler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)) • 1 tane USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destek- ler) (ESD Koruması...
  • Seite 104 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir) * Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojisinin uygulanması veya üçüncü taraf hız aşırtma araçlarının kullanılması da dâhil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını...
  • Seite 105 Fatal1ty Z270 Gaming-ITX/ac Series 1.3 Yerleşik Bağlantılar ve Bağlayıcılar Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir. Sistem Paneli Bağlantısı...
  • Seite 106 Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz. s.1, No. 15) sn'ye kadar olan dahili (SATA3_1: depolama aygıtları için SATA3_3 SATA3_2 bkz. s.1, No. 14) tasarlanmış SATA veri (SATA3_2: kablolarını destekler. M2_1 SATA3_0 SATA3_1 bkz.
  • Seite 107 Fatal1ty Z270 Gaming-ITX/ac Series Ön Panel Ses Bağlantısı Bu bağlantı, ses aygıtlarının PRESENCE# (9 pimli HD_AUDIO1) MIC_RET ön ses paneline bağlanması OUT_RET (bkz. s.1, No. 17) içindir. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi...
  • Seite 108 CPU İsteğe Bağlı/Su Bu anakart, 4-Pinli su FAN_SPEED FAN_VOLTAGE_CONTROL Pompası Fan Bağlayıcısı soğutmalı CPU fan FAN_SPEED_CONTROL (4 pimli bağlayıcısı sağlamaktadır. CPU_OPT/W_PUMP) 3-Pin CPU su soğutmalı (bkz sf.1, No. 4) fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. ATX Güç Bağlayıcısı Bu ana kart, 24 pimli ATX (24 pimli ATXPWR1) güç...
  • Seite 109 Fatal1ty Z270 Gaming-ITX/ac Series 1.4 Akıllı Anahtarlar Ana kartta bir tane akıllı düğme bulunur: CMOS Temizleme Düğmesi, kullanıcıların CMOS değerlerini temizlemelerini sağlar. CMOS Temizleme CMOS Temizleme Düğmesi Düğmesi kullanıcıların (CLRCBTN) CMOS değerlerini hızlı (bkz. s.4, No. 18) bir şekilde temizlemelerini sağlar.
  • Seite 110 1 개요 ASRock Fatal1ty Z270 Gaming-ITX/ac Series 마더보드를 구입해 주셔서 감사합니 다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성 이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능 과 견고한 설계를 제공합니다 .
  • Seite 111 • DDR4 DIMM 슬롯 2 개 • DDR4 4000+(OC)*/3866(OC)/3600(OC)/3200(OC)/2933(OC )/2800(OC)/2400**/2133 비 ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) ** 7 세대 Intel® CPU 는 최대 2400 까지 DDR4 를 지원하고 , 6 세대...
  • Seite 112 오디오 ALC1220 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원 • 서지 보호 지원 (ASRock 풀 스파이크 보호 ) • Nichicon Fine Gold 시리즈 오디오 캡 • 디퍼렌셜 증폭기 포함 120dB SNR DAC • 전면 패널 오디오 커넥터용 TI® NE5532 프리미엄 헤드셋 증...
  • Seite 113 * Win 10 에서만 핫 플러그가 가능합니다 . • 광학 SPDIF 출력 포트 1 개 • USB 3.0 포트 5 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • Fatal1ty 마우스 포트 1 개 (USB 3.0)(ESD 보호 지원 (ASRock 풀...
  • Seite 114 • 전면 패널 오디오 커넥터 1 개 (15 μ 골드 오디오 커넥터 ) • USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원...
  • Seite 115 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위...
  • Seite 116 1.3 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 . 섀시의 전원 스위치 , 리 시스템 패널 헤더 (9 핀 PANEL1) 셋...
  • Seite 117 Fatal1ty Z270 Gaming-ITX/ac Series 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커넥 (SATA3_0: 터는 최대 6.0 Gb/s 데이 1 페이지 , 15 번 항목 참 터 전송 속도를 제공하는 조 ) 내부 저장 장치용 SATA SATA3_3 SATA3_2 (SATA3_1: 데이터 케이블을 지원합...
  • Seite 118 전면 패널 오디오 헤더 이 헤더는 오디오 장치 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 를 전면 오디오 패널에 OUT_RET (1 페이지 , 17 번 항목 참 연결하는 데 사용됩니 조 ) 다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와 이어가...
  • Seite 119 Fatal1ty Z270 Gaming-ITX/ac Series CPU 옵션 / 워터 펌프 팬 이 마더보드에는 4 핀 수냉 식 CPU 팬 커넥터가 탑재 커넥터 FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (4 핀 CPU_OPT/W_ 되어 있습니다 . 3 핀 CPU PUMP) 수냉식 쿨러 팬을 연결하 (1 페이지 , 4 번 항목 참...
  • Seite 120 1.4 스마트 스위치 마더보드에는 스마트 스위치 한 개가 탑재되어 있습니다 . CMOS 지우기 스위치 로 CMOS 값을 지울 수 있습니다 . CMOS 지우기 스위치 CMOS 지우기 스위치로 (CLRCBTN) CMOS 값을 빨리 지울 수 (4 페이지 , 18 번 항목 참 있습니다...
  • Seite 121 さい。 ASRock のウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧 もご覧になれます。 ASRock ウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock Fatal1ty Z270 Gaming-ITX/ac Series マザーボード （Mini-ITX フォームファクタ ー） • ASRock Fatal1ty Z270 Gaming-ITX/ac Series クイックインストールガイ ド • ASRock Fatal1ty Z270 Gaming-ITX/ac Series サポート CD • 2 x シリアル...
  • Seite 122 • 2 x DDR4 DIMM スロッ ト • DDR4 4000+(OC)*/3866(OC)/3600(OC)/3200 (OC)/ 2933(OC)/2800(OC)/2400**/2133 ノン ECC、 アンバッファー ドメモリに対応 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一 覧を参照してく ださい。 (http://www.asrock.com/) ** 第 7 世代 Intel® CPU は最大 2400 までの DDR4 に対応します。 第 6 世代 Intel® CPU は最大 2133 までの DDR4 に対応します。...
  • Seite 123 Fatal1ty Z270 Gaming-ITX/ac Series • Intel®HD グラフィ ックス内蔵ビジュアルおよび VGA 出力は、 グラ GPU に統合されたプロセッサーのみでサポートされます。 フ ィ ックス • Intel®HD グラフィ ックス内蔵ビジュアルをサポート ： AVC、 MVC (S3D) および MPEG-2 Full HW Encode1 が装備された Intel® クイック ・ シンク ・ ビデオ、 Intel® InTru 3D, Intel® クリア...
  • Seite 124 * 最大 12V@3A (36W) までの USB PD 2.0 給電に対応 * ホッ トプラグ機能に対応するのは Win 10 上だけです。 • 1 x 光 SPDIF 出力ポート • 5 x USB 3.0 ポート （静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 1 x Fatal1ty マウスポート （USB 3.0） （ 静電気放電 （ESD） 保護...
  • Seite 125 ィオジャック ) • 1 x USB 2.0 ヘッダー （2 個の USB 2.0 ポートに対応） （ 静電気 放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 1 x USB 3.0 ヘッダー （2 個の USB 3.0 ポートに対応） （ 静電気 放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ）...
  • Seite 126 （第 6 世代 Intel® CPU 向け） * Windows® 7 OS をインストールするために、 xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必 要です。 詳しい説明については 156 ページを参照してく ださい。 * 更新された Windows® 10 ドライバについては、 ASRock のウェ ブサイ トで詳細をご確認く ださい :http://www.asrock.com 認証 • FCC、 CE、 WHQL、 RCM、 BSMI • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です）...
  • Seite 127 Fatal1ty Z270 Gaming-ITX/ac Series 1.3 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネク ターにジャンパーキャップを被せると、 マザーボードに物理損傷が起こるこ とがあ ります。 システムパネルヘッダー 電源スイッチを接続し、 （9 ピンパネル 1） スイッチをリセッ トし、 下 RESET# （p.1、 No. 10 参照） PWRBTN# 記のピン割り当てに従っ HDLED- PLED- て、 シャーシのシステムス PLED+ HDLED+ テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続する...
  • Seite 128 シリアル ATA3 コネクタ これら 6 つの SATA3 コネ ー クターは、 最高 6.0 Gb/ 秒 （SATA3_0 ： のデータ転送速度で内 p.1、 No. 15 参照） 部ストレージデバイス用 SATA3_3 SATA3_2 の SATA データケーブル (SATA3_1: p.1、 No. 14 参照） をサポートします。 SATA SATA3_0 SATA3_1 （SATA3_2 ： タイプ M.2 デバイスで p.1、...
  • Seite 129 Fatal1ty Z270 Gaming-ITX/ac Series フロントパネルオーディ このヘッダーは、 フロント PRESENCE# オヘッダー オーディオパネルにオー MIC_RET OUT_RET （9 ピン HD_AUDIO1） ディオデバイスを接続す （p.1、 No. 17 参照） るためのものです。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ びシャーシのマニュアルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー...
  • Seite 130 CPU （オプション） / ウォー このマザーボードは 4 ピ ターポンプファンコネク ン水冷却 CPU ファンコネ FAN_SPEED FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL ター クターを提供します。 3 ピ (4 ピン CPU_OPT/W_ ンの CPU 水冷却ファン を接続する場合には、 ピ PUMP) （p.1、 No. 4 参照） ン 1-3 に接続してく ださ い。 ATX 電源コネクタ このマザーボードは 24 ピ （24 ピン...
  • Seite 131 Fatal1ty Z270 Gaming-ITX/ac Series 1.4 スマートスイッチ このマザーボードには 1 つのスマートスイッチが装備されています : クリア CMOS スイッチで、 CMOS 値を素早く クリアできます。 クリア CMOS スイッチ ク リア CMOS スイッチで、 （CLRCBTN） CMOS 値を素早く ク リア （p.4、 No. 18 を参照してく できます。 ださい） この機能が動作するのは、 コンピュータの電源をオフにして、 電源供給を切断した 場合だけです。...
  • Seite 132 我们不会另外进行通知。 如果您需要与此主板相关的技术支持，请访问我们的 网站以具体了解所用型号的信息。 您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 Fatal1ty Z270 Gaming-ITX/ac Series 主板（Mini-ITX 规格尺寸） • 华擎 Fatal1ty Z270 Gaming-ITX/ac Series 快速安装指南 • 华擎 Fatal1ty Z270 Gaming-ITX/ac Series 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购）...
  • Seite 133 Fatal1ty Z270 Gaming-ITX/ac Series 1.2 规格 • Mini-ITX 规格尺寸 平台 • 8 层 PCB • 4 x 2 盎司纯铜 • 支持第 7 代和第 6 代 Intel® Core i7/i5/i3/Pentium®/ Celeron® 处理器 (Socket 1151) • Digi Power design • 8 电源相设计 • 支持 Intel® Turbo Boost 2.0 技术...
  • Seite 134 • 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 图形 效和 VGA 输出。 • 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频， 采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、 Intel® InTru 3D、Intel® Clear Video HD 技术、Intel® Insider 、Intel® HD Graphics • Gen9 LP, DX11.3, DX12 • HWA 编码...
  • Seite 135 Fatal1ty Z270 Gaming-ITX/ac Series • 纯电源输入 • Direct Drive（直接驱动）技术 • PCB 隔离罩 • 前面输出端口的阻抗感测 • 用于左 / 右音频通道的个别 PCB 层 • 15μ 金色音频接口 • 支持 Creative SoundBlaster Cinema3 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • 支持 Wake-On-LAN（网上唤醒）...
  • Seite 136 • 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、 存储 RAID 5、RAID 10、Intel Rapid Storage Technology 15 和 Intel Smart Response Technology）、NCQ、AHCI 和热插 拔 * 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。 • 1 x SATA Express 10 Gb/s 接口 ** ** 即将支持...
  • Seite 137 Fatal1ty Z270 Gaming-ITX/ac Series • CPU/CPU 可选 / 水泵 / 机箱温度感测 硬件监控 • CPU/CPU 可选 / 水泵 / 机箱风扇转速计 • CPU/CPU 可选 / 水泵 / 机箱静音风扇（根据 CPU 温度自 动调整机箱风扇速度） • CPU/CPU 可选 / 水泵 / 机箱风扇多种速度控制 • CASE OPEN（机箱打开）检测 • 电压监控： +12V、+5V、+3.3V、CPU Vcore、DRAM、...
  • Seite 138 1.3 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， (9 针 PANEL1) 将机箱上的电源开关、 RESET# PWRBTN# （见第 1 页， 第 10 个） 重置开关和系统状态指 HDLED- PLED- 示灯连接到此接脚。 在 PLED+ HDLED+ 连接线缆前请记下正负 针脚。 PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动， 按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系 统处在...
  • Seite 139 Fatal1ty Z270 Gaming-ITX/ac Series 串行 ATA3 接口 这六个 SATA3 接口支 (SATA3_0: 持最高 6.0 Gb/s 数据传 见第 1 页， 第 15 个） 输速率的内部存储设备 (SATA3_1: 的 SATA 数据线。 如果 SATA3_3 SATA3_2 见第 1 页， 第 14 个） M2_1 被 SATA 型 M.2 设...
  • Seite 140 前面板音频接脚 此接脚用于将音频设备 PRESENCE# MIC_RET (9 针 HD_AUDIO1) 连接到前音频面板。 OUT_RET （见第 1 页，第 17 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C.
  • Seite 141 Fatal1ty Z270 Gaming-ITX/ac Series CPU 可选 / 水泵风扇接 此主板提供 4 针水冷风 FAN_SPEED 口 扇接口。如果您打算连 FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL (4 针 CPU_OPT/W_ 接 3 针 CPU 水冷风扇， PUMP) 请将它连接到针脚 1-3。 （见第 1 页， 第 4 个） ATX 电源接口 此主板提供 24 针 ATX 电...
  • Seite 142 1.4 智能开关 本主板配有一个智能开关： 清除 CMOS 开关允许用户清除 CMOS 值。 清除 CMOS 开关 清除 CMOS 开关允许用 (CLRCBTN) 户快速清除 CMOS 值。 （参见第 4 页，第 18 个） 只有在关闭计算机并拔下电源插头后，才能使用此功能。...
  • Seite 143 Fatal1ty Z270 Gaming-ITX/ac Series 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定...
  • Seite 144 特定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網 站 http://www.asrock.com。 1.1 包裝內容 • 華擎 Fatal1ty Z270 Gaming-ITX/ac Series 主機板（Mini-ITX 尺寸） • 華擎 Fatal1ty Z270 Gaming-ITX/ac Series 快速安裝指南 • 華擎 Fatal1ty Z270 Gaming-ITX/ac Series 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用）...
  • Seite 145 Fatal1ty Z270 Gaming-ITX/ac Series 1.2 規格 • Mini-ITX 尺寸 平台 • 8 層板 PCB • 4 x 2oz 銅製電路板 • 支援第 7 代與第 6 代 Intel® Core i7/i5/i3/Pentium®/Celeron® 處理器（插座 1151） • Digi Power design • 8 電源相位設計 • 支援 Intel® Turbo Boost 2.0 技術...
  • Seite 146 • 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- 顯示卡 in Visuals 及 VGA 輸出。 • 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru 3D, Intel® Clear Video HD Technology、Intel®...
  • Seite 147 Fatal1ty Z270 Gaming-ITX/ac Series • 純電源輸入 • 直驅技術 • PCB 隔離遮蔽 • 前輸出埠的阻抗感應 • 適用左 / 右音訊聲道的獨立 PCB 層 • 15μ 特厚鍍金音訊接頭 • 支援 Creative SoundBlaster Cinema3 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • 支援網路喚醒 • 支援雷擊／靜電保護（華擎全防護）...
  • Seite 148 • 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、 儲存裝置 RAID 5、RAID 10、Intel 快速儲存技術 15 及 Intel 智慧反 應技術）、NCQ、AHCI 及熱插拔 * * 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。 • 1 x SATA Express 10 Gb/s 接頭 ** ** 支援待宣布...
  • Seite 149 Fatal1ty Z270 Gaming-ITX/ac Series • CPU ／ CPU 選購／水冷幫浦／機殼溫度感應 硬體監視 • CPU ／ CPU 選購／水冷幫浦／機殼風扇轉速計 器 • CPU ／ CPU 選購／水冷幫浦／機殼靜音風扇（依 CPU 溫 度自動調整機殼風扇 速度） • CPU ／ CPU 選購／水冷幫浦／機殼風扇多重速度控制 • 機殼開啟偵測 • 電壓監控： +12V、+5V、+3.3V、CPU Vcore、DRAM、 PCH 1.0V、VCCIO、VCCSA、VCCST • Microsoft® Windows® 10 64 位元 ( 適用於第 7 代 Intel® CPU) 作業系統...
  • Seite 150 1.3 板載排針及接頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列 (9-pin PANEL1) 將機殼上的電源開關、 RESET# PWRBTN# （請參閱第 1 頁， 編號 重設開關及系統狀態指 HDLED- PLED- 10） 示燈連接至此排針。 在 PLED+ HDLED+ 連接纜線之前請注意正 負針腳。 PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方 式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下 重設開關即可重新啟動電腦。...
  • Seite 151 Fatal1ty Z270 Gaming-ITX/ac Series Serial ATA3 接頭 這六組 SATA3 接頭皆支 援內部儲存裝置的 SATA （SATA3_0： 請參閱第 1 頁，編號 資料纜線，最高可達 6.0 15） Gb/s 資料傳輸率。 若 SATA3_3 SATA3_2 (SATA3_1: M2_1 為 SATA 類型的 請參閱第 1 頁，編號 M.2 裝置佔用，將會停用 SATA3_0 SATA3_1 14） SATA3_0。 (SATA3_2： 請參閱第 1 頁，編號...
  • Seite 152 前面板音訊排針 本排針適用於連接音訊 PRESENCE# MIC_RET (9-pin HD_AUDIO1) 裝置至前面板音訊。 OUT_RET （請參閱第 1 頁，編號 17） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必 須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C.
  • Seite 153 Fatal1ty Z270 Gaming-ITX/ac Series CPU 選購 / 水冷幫浦 本主機板配備 4-Pin 水冷 FAN_SPEED FAN_VOLTAGE_CONTROL CPU 風扇接頭。若您計 風扇接頭 FAN_SPEED_CONTROL (4-pin CPU_OPT/W_ 畫連接 3-Pin CPU 水冷風 PUMP) 扇，請接至 Pin 1-3。 （請參閱第 1 頁， 編號 4） ATX 電源接頭 本主機板配備一組 24-pin (24-pin ATXPWR1) ATX 電源接頭。 若要使...
  • Seite 154 1.4 智慧型開關 主機板設有一個智慧型開關： 清除 CMOS 開關可讓使用者清除 CMOS 值。 清除 CMOS 開關 清除 CMOS 開關可讓 (CLRCBTN) 使用者迅速清除 CMOS （請參閱第 4 頁，編號 值。 18） 此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。...
  • Seite 155 • Mendukung DDR4 4000+(OC)*/3866(OC)/3600(OC)/3200 (OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, memori tanpa buffer * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) ** Generasi ke-7 untuk CPU Intel® mendukung DDR4 hingga 2400; Generasi ke-6 untuk CPU Intel® CPU mendukung DDR4 hingga 2133.
  • Seite 156 • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC1220 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • Nichicon Fine Gold Series Audio Caps • 120dB SNR DAC dengan Amplifier Diferensial • TI®...
  • Seite 157 (36W) * Hot Plug hanya didukung di Win 10 • 1 x Port SPDIF Out Optik • 5 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Port Mouse Fatal1ty (USB 3.0) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Port LAN RJ-45 dengan LED (LED ACT/LINK dan LED...
  • Seite 158 • 1 x Konektor Audio Panel Depan (15μ Konektor Audio Emas) • 1 x Header USB 2.0 (Mendukung 2 port USB 2.0) (Mendukung Perlindungan ESD (Perlindungan ASRock Full Spike)) • 1 x Header USB 3.0 (Mendukung 2 port USB 3.0)
  • Seite 159 • FCC, CE, WHQL, RCM, BSMI • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/ EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.
  • Seite 160 Requirements A Windows® 7 installation disk or USB drive • A Windows® PC • Win7 USB Patcher (included in the ASRock Support CD or downloaded from • website) Scenarios You have an ODD and PS/2 ports: If there is an optical disc drive, PS/2 ports and PS/2 Keyboard or mouse on your computer, you can skip the instructions below and go ahead to install Windows®...
  • Seite 161 Fatal1ty Z270 Gaming-ITX/ac Series Instructions Step 1 Insert the Windows® 7 installation disk or USB drive to your system. Step 2 Extract the tool (Win7 USB Patcher) and launch it. Step 3 Select how you want to install Windows 7 later.
  • Seite 162 Step 5 Select the USB storage, compact disk or destination folder for the new Windows 7 installation file. Step 6 Click “Start” to begin. Step 7 Now you are able to install Windows® 7 on Intel® new processors with the new burned CD. Or please use the patched ISO image to make an OS USB drive to install the OS.

  • Seite 163: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 164: Ec Declaration Of Conformity

    EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) Fatal1ty Z270 Gaming-ITX/ac Series / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address)

Inhaltsverzeichnis
