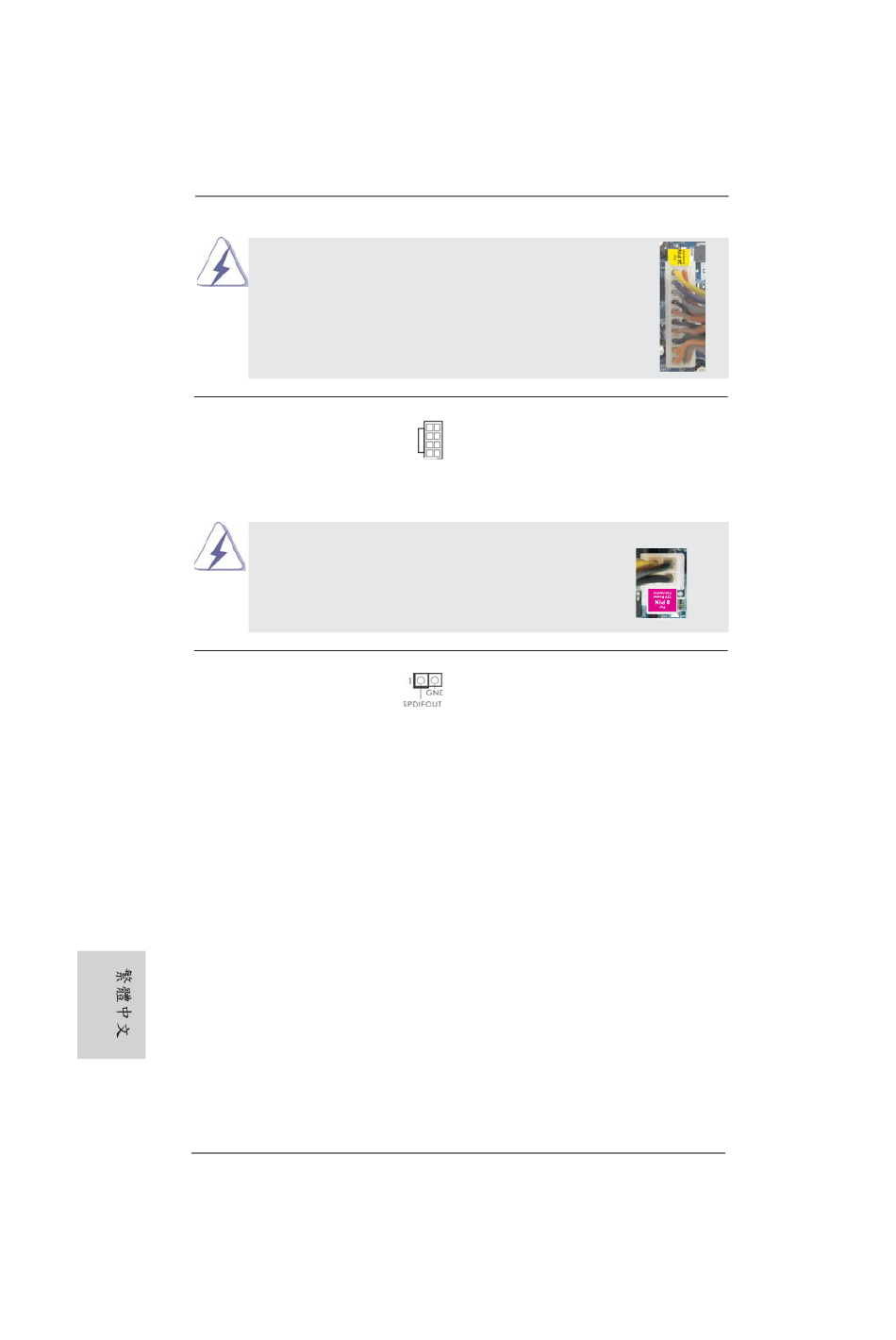

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
ATX 12V 電源接口
(8 針 ATX12V1)
( 見第 2 頁第 1 項 )
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
HDMI_SPDIF 接頭
(2 針 HDMI_SPDIF1)
( 見第 2 頁第 30 項 )
174
20-Pin ATX 電源安裝說明
5
1
8
4
4-Pin ATX 12V 電源安裝說明
ASRock 970DE3/U3S3 Motherboard
12
1
請注意，必需將帶有 ATX 12V
插頭的電源供應器連接到這個
插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
5
1
8
4
HDMI_SPDIF 接頭，提供 SPDIF
音 效 輸 出 至 H D M I 顯 示 卡， 支
援將電腦連接至帶 HDMI 的數
位電視 / 投影機 / 液晶銀幕等
設備。請將 HDMI 顯示卡的
HDMI_SPDIF 接口連接到這個
接頭。
24
13
