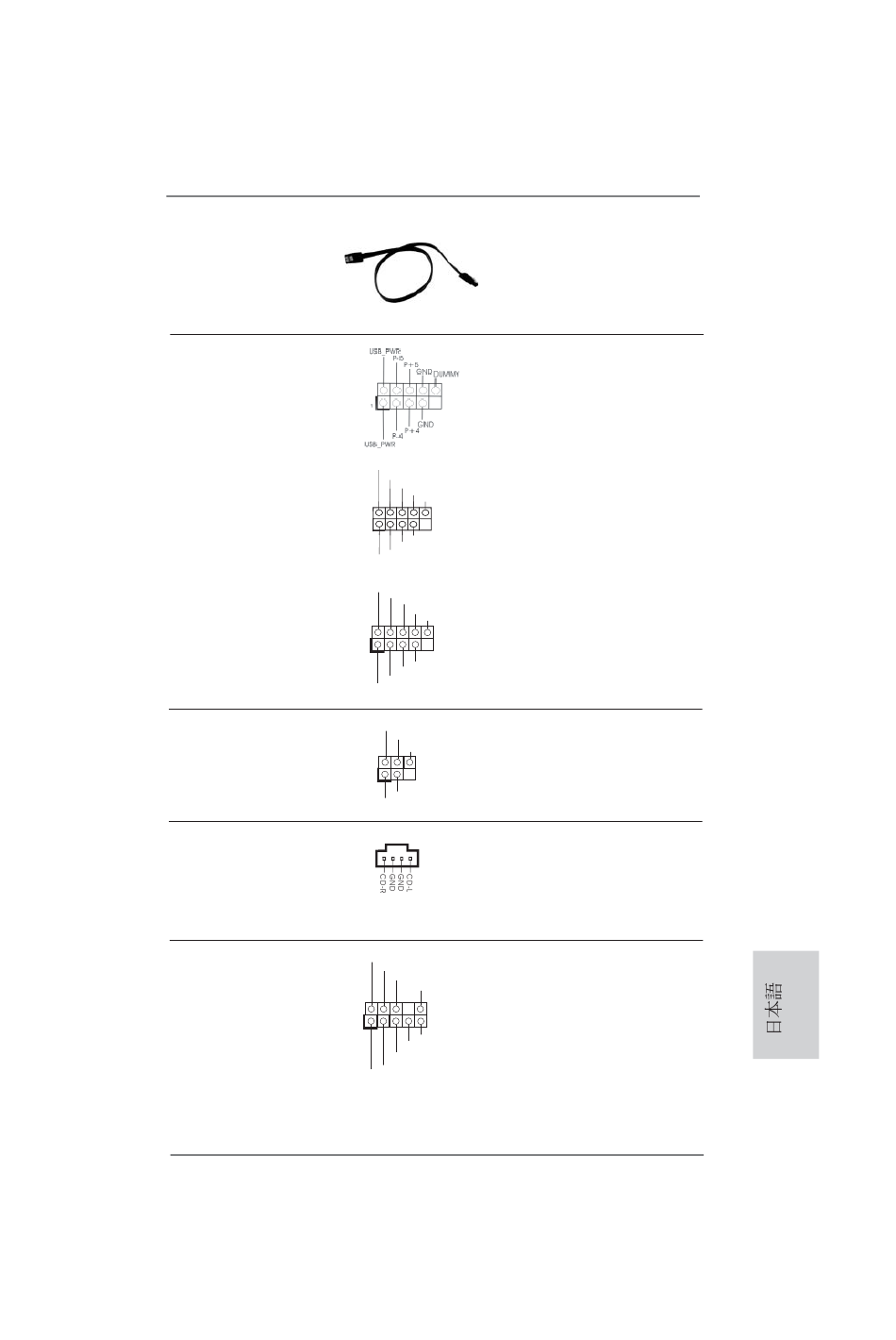

シリアル ATA（SATA）
データケーブル（オプション）
USB 2.0 ヘッダ
(9 ピン USB4_5)
ページ２, アイテム 22 を参照
(9 ピン USB6_7)
ページ２, アイテム 21 を参照
(9 ピン USB8_9)
ページ２, アイテム 23 を参照
赤外線モジュールコネクタ
(5 ピン IR1)
ページ２, アイテム 31 を参照
内部オーディオコネクタ
(4 ピン CD1)
ページ 4, アイテム 28 を参照
フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ２, アイテム 29 を参照
ASRock 970DE3/U3S3 Motherboard
SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII /
SATA3 ハードディスク、または SATA3 コ
ネクタに接続できます。
I/O パネルには、デフォルトの 4
つの USB 2.0 ポート以外に、この
マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
USB_PWR
P-7
P+7
GND
DUMMY
1
GND
P+6
P-6
USB_PWR
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
このコネクタは赤外線の無線送受信
IRTX
+5VSB
モジュールに対応します。
DUMMY
1
GND
IRRX
このコネクタを使うと、CD-
CD1
ROM、DVD-ROM、TV チュー
ナーカード、MPEG カードといっ
た音楽ソースからステレオオー
ディオ入力を受信できます。
このコネクタは、オーディオ機器
GND
PRESENCE#
との便利な接続とコントロールを
MIC_RET
OUT_RET
可能にするフロンとオーディオパ
ネルのためのインターフェイスで
1
す。
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
