MONTAGE WOODY'S CHAIR
BENODIGDHEDEN
1 persoon
inbussleutel nr. 4 - 5
+/- 10 min.
2. Leg de schelp omgekeerd op een zachte ondergrond
met de opening naar achteren gericht zodat je deze
niet beschadigt.
10 montage woody's chair + montage high woody's chair
A

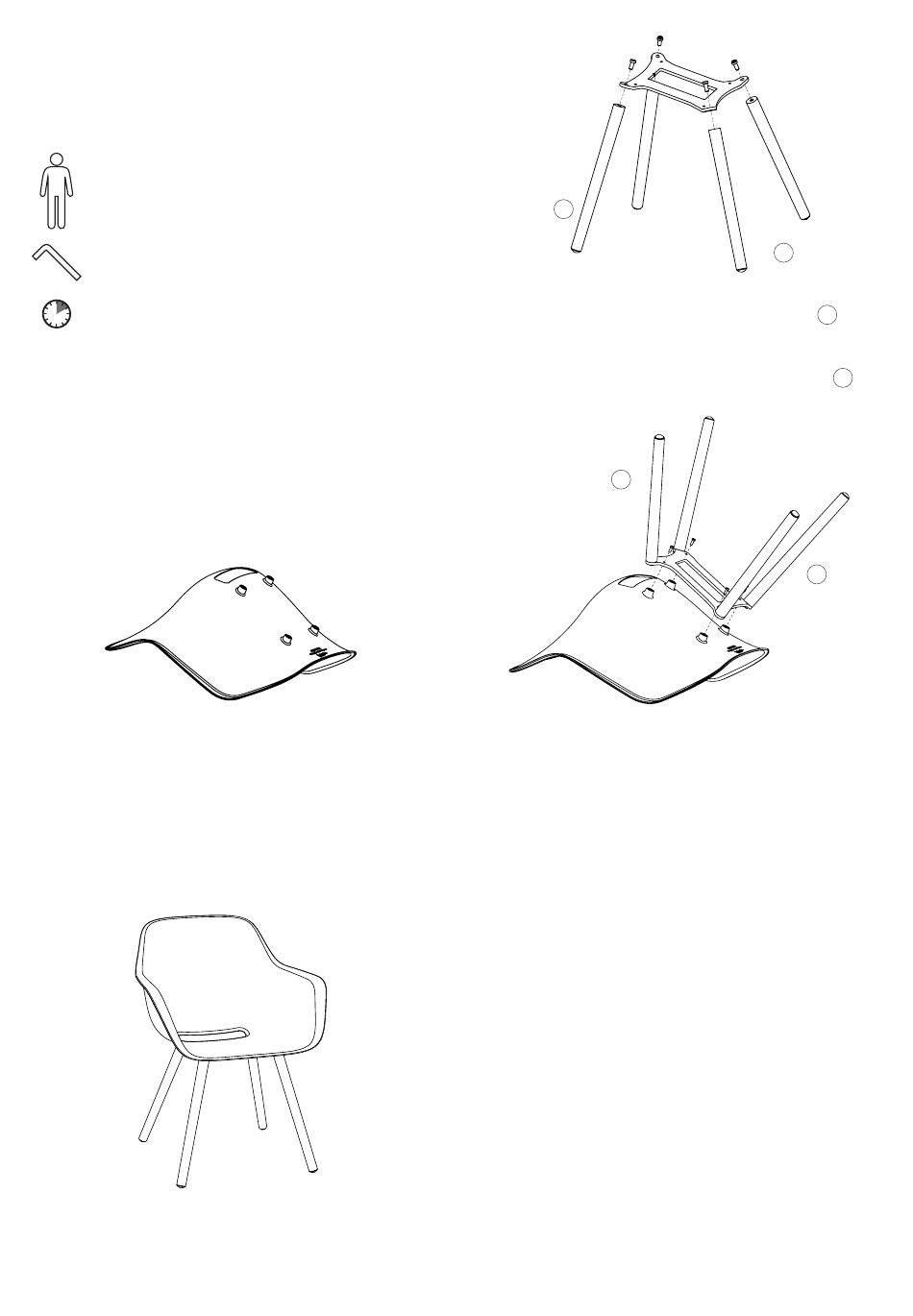

1. Neem de 2 langste poten met oranje sticker
monteer deze d.m.v. 2 laagbolkopschroeven M8x25
aan het frame op de plaatsen gemarkeerd door een
oranje sticker. Monteer nu de 2 kortste poten
de andere zijde van het frame.
B
3. Plaats nu het onderstel op de schelp zoals aangegeven
op bovenstaande tekening en bevestig d.m.v. 4
binnenzeskantbouten M6 x 16.
B
A
en
aan
B
A
