ED 100, ED 250
—

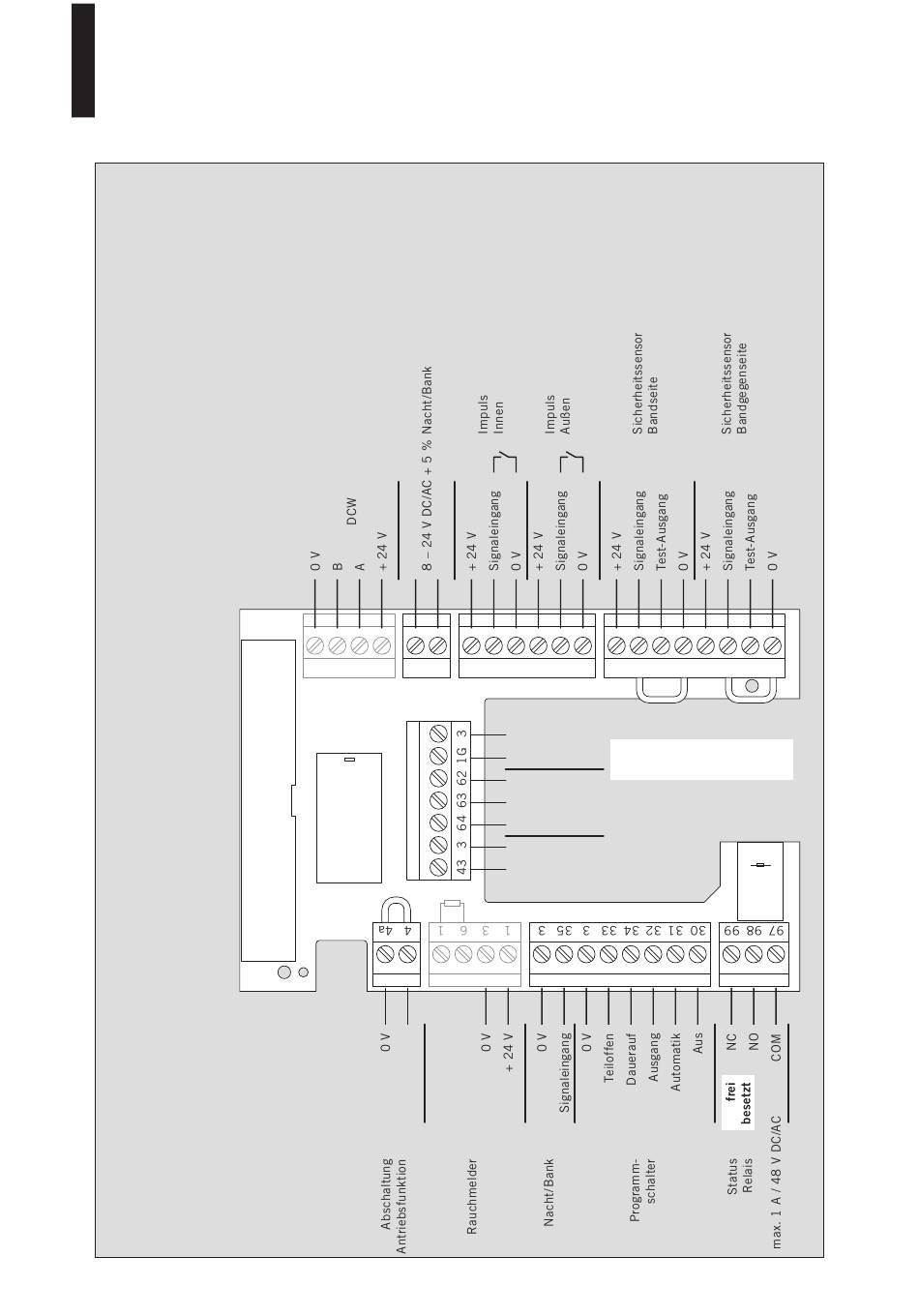

6.2 Klemmenbelegung bei Verwendung der Upgrade-Card Barrierefreies WC

Die Türanlage muss mit folgenden Komponenten ausgestattet werden:
• Ruhestrom-Türöffner oder einem geeigneten motorischen Panikschloss
• Innen mit einem Türdrücker und außen mit einem Knauf
• Innen und außen mit Flächentastern
• Außen mit einer Status-Anzeige "frei/besetzt"
• Innen mit einer Status-Anzeige "besetzt"
Optional können innen und außen
Notschalter montiert werden.
dormakaba empfiehlt, das barrierefreie WC
zusätzlich in eine bauseitige Notrufanlage
einzubinden.
30
3 B A 1 57 57a 1 42 3
18k
1 41 3 1 15 17 3
0 V
Ansteuerung Zwangsspülung
+ 24 V
1 s Impuls, 24 V DC
COM
Verriegelungsrelais
NO
max. 1 A / 48 V DC/AC
NC
0 V
Verriegelungsrückmeldung
1 11 13 3
