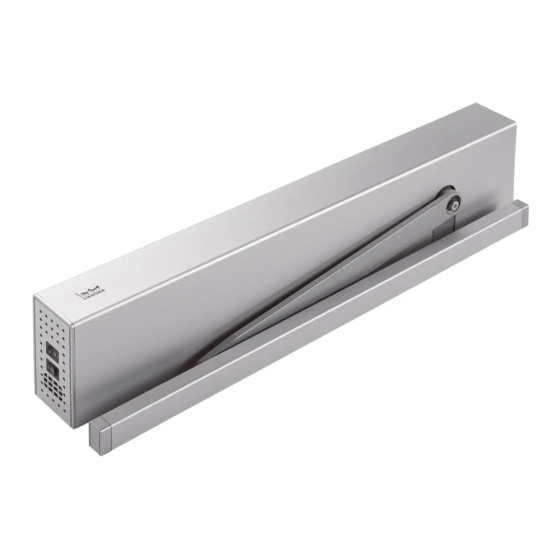

Dorma ED 100 Montageanleitung
Professional
Vorschau ausblenden
Andere Handbücher für ED 100:
- Montage- und inbetriebnahme anleitung (48 Seiten) ,
- Montageanleitung (44 Seiten) ,
- Betriebsanleitung (16 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Dorma ED 100
Inhaltszusammenfassung für Dorma ED 100
- Seite 1 ED 100, ED 250 profEssional — Montageanleitung...
- Seite 2 ED 100, ED 250 — Einflügelig Verlängerte Verkleidung PROFESSIONELL Montageplatte komplett montieren (siehe Montageanleitung ED 100/250 057698-45532) Montageplattenverlängerung an die Montageplatte halten und mit dem beiliegenden Verbinder und zwei schrauben befestigen. Montageplattenverlängerung mit mindestens 2 schrauben am sturz befestigen. auf den äußeren rillen der Montageplattenverlängerung je 2 löcher mit Ø...
- Seite 3 ED 100, ED 250 — Einflügelig Verlängerte Verkleidung PROFESSIONELL Den Halter im 45° Winkel verdreht auf die Montageplatten- verlängerung setzen. Den Halter gerade drehen. Den Halter unter die schrauben schieben und die schrauben fest anziehen. Den mittleren Halter unter die mittleren schrauben schieben und fest anschrauben.
- Seite 4 ED 100, ED 250 — Einflügelig Verlängerte Verkleidung PROFESSIONELL Den programmschalter im Halter befestigen und anschließen. Das restliche Kabel aufwickeln und mit einem Kabelbinder am mittleren Halter befestigen. antrieb montieren (siehe Montageanleitung ED 100/250 057698-45532) programmschalter anschließen abdeckhaube aufstecken DORMA...
- Seite 5 ED 100, ED 250 — Einflügelig Verlängerte Verkleidung PROFESSIONELL DorMa Krone aufstecken lochblenden aufstecken achsabdeckungen aufstecken. DORMA...
- Seite 6 ED 100, ED 250 — Einflügelig Verlängerte Verkleidung PROFESSIONELL DORMA...
- Seite 7 ED 100, ED 250 — Einflügelig Verlängerte Verkleidung PROFESSIONELL DORMA...
- Seite 8 DORMA GmbH + Co. KG DORMA Platz 1 58256 ENNEPEtAl DEutsCHlAND tel. +49 2333 793-0 Fax +49 2333 793-4950 www.dorma.com...
