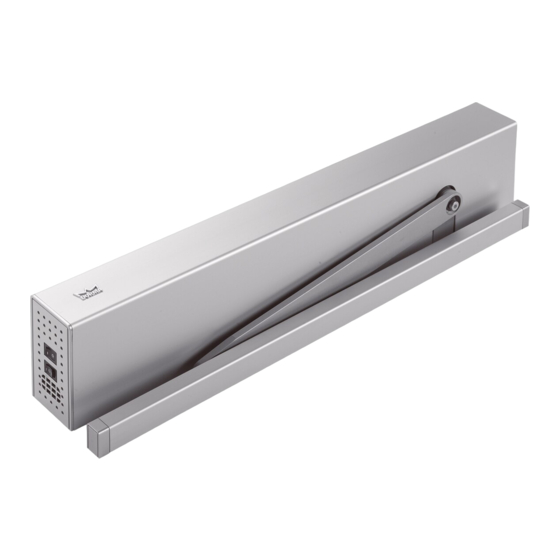

Dorma ED 250 Montageanleitung
Zweiflügelig vario verkleidung
Vorschau ausblenden
Andere Handbücher für ED 250:
- Betriebsanleitung (16 Seiten) ,
- Montage- und inbetriebnahme anleitung (48 Seiten) ,
- Montageanleitung (44 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Dorma ED 250
Inhaltszusammenfassung für Dorma ED 250
- Seite 1 DORMA DORMA ED 100/250 ED 100 ED 250 Zweiflügelig VARIO Verkleidung Montageanleitung...
- Seite 2 DORMA DORMA ED 100/250 Folgende Schritte müssen zusätzlich zur Montageanleitung durchgeführt werden: Die Platine mit den internen Programmschaltern aus beiden Antrieben ausbauen. Dazu das Anschlusskabel abziehen, die Platine nach oben schieben und herausziehen. Aus dem Antrieb, der nicht an der Netzanschlussseite einge- baut wird, den Netzschalter ausbauen.
- Seite 3 DORMA DORMA ED 100/250 Die Zwischenplatte nach Zeichnung bohren. Die mittleren Bohrungen werden erst ab einer Bandbreite von 1800 mm benötigt. Die Bohrungen À werden auf die innere Kerbe gesetzt. A - A Die Bohrungen Á werden auf die äußere Kerbe gesetzt.
- Seite 4 DORMA DORMA ED 100/250 Selbstschneidende Die Montageplatten und das Zwischenstück auf einer gera- Schrauben den Unterlage zusammenbauen und ausrichten. Die beiden Verbinder werden mit Zylinderschrauben an den Montageplatten und mit selbstschneidenden Schrauben an der Zwischenplatte befestigt. Montageplatten und Antriebe montieren...
- Seite 5 DORMA DORMA ED 100/250 Die Halter mit je 2 selbstschneidenden Schrauben befesti- gen. Die beiden selbstschneidenden Schrauben für den mittleren Halter locker einschrauben. Den Halter unter die Schrauben schieben und die Schrauben fest anziehen. Der Halter muss immer so eingebaut werden, dass die Kunststoffführung unten positioniert ist.
- Seite 6 Parameter >Ad< (Nachlaufwinkel) auf den gewünschten Wert einstellen. • Am Standflügel: Parameter >dL< auf „2“ einstellen. Die Leitungen zwischen den Antrieben aufwickeln und mit den Kabelkanälen befestigen. Die beiden Abdeckhauben auf die Antriebe stecken und die DORMA Kronen anbringen. Die mittlere Verkleidung auf die Halter stecken.
- Seite 7 DORMA DORMA ED 100/250 Die Schnittkantenabdeckungen aufstecken. Lochblende aufstecken...
- Seite 8 DORMA GmbH + Co. KG DORMA Platz 1 D-58256 Ennepetal Phone +49 2333/793-0 +49 2333/793-495...
