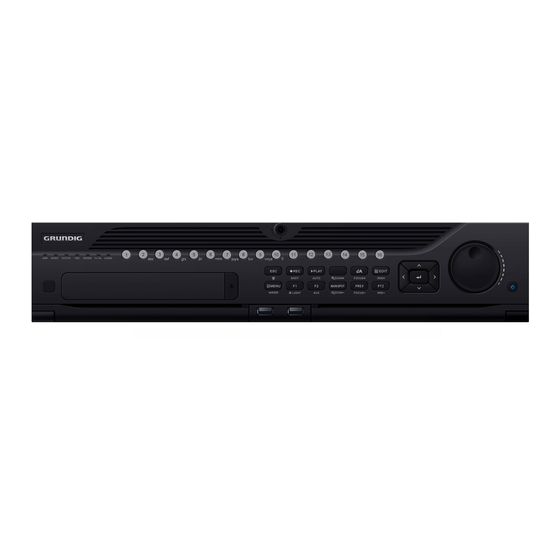

Grundig GD-RN-AC2004P Kurzanleitung
Netzwerk-video-rekorder
Vorschau ausblenden
Andere Handbücher für GD-RN-AC2004P:
- Kurzanleitung (22 Seiten) ,
- Bedienungsanleitung (89 Seiten) ,
- Bedienungsanleitung (265 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig GD-RN-AC2004P
Inhaltszusammenfassung für Grundig GD-RN-AC2004P
- Seite 1 ___________________________________________________________________________ Kurzanleitung Netzwerk-Video-Rekorder Deutsch ___________________________________________________________________________ QG-GD-RN-xxxxxxx-2019-02-11-V2-DE © Abetechs GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhalt _____________________________________________________________________ Einführung ......................4 1.1 Modellübersicht ......................4 1.2 Vorderansicht ......................5 1.3 Fernbedienung ......................11 1.4 Betrieb über die USB-Maus ..................15 1.5 Rückansicht ......................17 Installation ......................22 2.1 NVR Installation ......................22 2.2 Hard Disk Installation ....................22 2.3 Connections ........................ - Seite 3 8.1.2 One-Touch-Konfiguration ......................77...
-
Seite 4: Einführung
1. Einführung Danke, dass Sie sich für ein Grundig-Produkt entschieden haben. Vor der Installation und dem Anschließen des Produkts, lesen Sie bitte zuerst die folgenden Dokumente, die Sie auf der CD- Rom in der Produkt-Packung oder in gedruckter Form in der Produkt-Packung finden können:... -
Seite 5: Vorderansicht
Vorderansicht GD-RN-AT8864N: GD-RN-AT8864N Panel-Beschreibung (auf der folgenden Seite):... - Seite 6 Name Beschreibung der Funktion Leuchtet rot, wenn ein Sensor-Alarm erkannt ALARM wird. Die "READY"-Anzeige ist normalerweise blau, READY dies zeigt an, dass das Gerät ordnungsgemäß funktioniert. Wird blau, wenn das Gerät durch eine IR- Fernbedienung gesteuert wird . Wird rot, wenn das Gerät durch eine Tastatur STATUS gesteuert wird und schaltet um zu violett, wenn IR-Fernbedienung und Tastatur gleichzeitig...
- Seite 7 Name Beschreibung der Funktion USB(Universal Serial Bus)-Anschlüsse für USB-Schnittstellen zusätzliche Geräte wie USB-Maus und USB- Festplatte (HDD). Zum vorhergehenden Menü zurückkehren. Drücken diese Taste, Scharf- /Unscharfschalten des Gerätes (bezüglich der Alarme) im Liveansicht-Modus. Öffnen Menü "Manuelle Aufzeichnung"(Panikaufzeichnung). Drücken Sie diese Taste, gefolgt von einer REC/SHOT numerischen Taste, um das PTZ-Preset in den <PTZ-Steuerung>-Einstellungen aufzurufen.
- Seite 8 Name Beschreibung der Funktion Schaltet <PTZ>-Licht ein/aus (falls verfügbar) im PTZ-Steuerungsmodus. Wechseln zwischen Vorwärts- Rückwärts-Wiedergabe <Wiedergabe>- Modus. Durch die Registerkarten-Seiten schalten. F2/AUX Schaltet durch die Kanäle im synchronisierten Wiedergabe-Modus. Durch Drücken der Taste kehren Sie zum Hauptmenü zurück (nach erfolgreichem Einloggen).
-
Seite 9: Power On/Off
Name Beschreibung der Funktion Spielt oder pausiert Abspielen Wiedergabe-Modus. Geht im Video ein Bild weiter im Einzel-Bild- Wiedergabe-Modus. Stoppt/Startet den Auto-Schalter im Auto- Switch-Modus. Bewegt die aktive Auswahl hoch oder runter in einem Menü. Schaltet durch die Kanäle im Liveansicht- Modus. - Seite 10 GD-RN-AT819128N: GD-RN-AT819128N Panel-Beschreibung: Name Beschreibung Verriegelung des Panels Sperrt oder entsperrt das Panel. ● Zum vorhergehenden Menü zurückkehren. ● Drücken Sie diese Taste zwei Mal, um schnell zwischen dem Main- und dem Aux- Verlassen Port zu schalten. ● Im <Liveansicht-Modus>, drücken Sie diese Tasten, um auf das PTZ- Steuerungsmenü...
-
Seite 11: Fernbedienung
Name Beschreibung Schaltet das Gerät ein / aus. Steht auf blau: das Netzschalter Gerät ist eingeschaltet. Steht auf rot: das Gerät ist ausgeschaltet. ● Bestätigen Sie die Auswahl in jedem der Menü-Modi. ● Wählt die Kontrollkästchen-Felder aus. ● Schaltet ein/aus. ●... - Seite 12 Die Fernbedienung ist vom Werk so eingestellt, dass der NVR gesteuert werden kann (wenn Sie die Geräte-ID 255 benutzen), ohne dass zusätzliche Schritte nötig werden. Die Geräte-ID 255 ist die standardmäßige, universale Geräte-Identifikationsnummer, die sich die NVRs teilen. Sie können auch eine Fernbedienung mit einem spezifischen NVR verknüpfen, indem Sie die Geräte-ID wie folgt ändern: Die Fernbedienung mit einem bestimmten DVR verknüpfen/aktivieren (optional): Sie können eine bestimmte Fernbedienung mit einem bestimmten DVR verknüpfen, indem Sie...
- Seite 13 Name Beschreibung der Funktion • Zum Einschalten des DVRs: - Wenn der Benutzer die Standard-DVR- Geräte-ID (255) nicht geändert hat: 1. Drücken Sie die Taste "Power On/Off" (An/Aus) (1). - Wenn der Benutzer die DVR-Geräte-ID geändert hat: 1. Klicken Sie auf die Taste <DEV>. 2.
- Seite 14 Das Nachrichtsfenster <Benutzername>/<Passwort> variiert je nach DVR-Einstellung. Siehe Abschnitt “System- Konfiguration”. Eine Fernbedienung aktivieren: Drücken Sie die <DEV>- Taste, geben Sie die <Geräte-ID> mit den numerischen Tasten ein, drücken Sie <Enter>, um das Gerät mit dem DVR zu verknüpfen. Eine Fernbedienung deaktivieren: Drücken Sie die <DEV>- Taste, um die Geräte-ID zu löschen.
-
Seite 15: Betrieb Über Die Usb-Maus
Tasten, um im Wiedergabe-Modus 30 Sekunden nach vorne oder nach hinten zu spulen. Schaltet durch die Kanäle im Liveansicht-Modus. Steuert die PTZ-Kamera-Bewegung im PTZ-Steuerungsmodus. Bestätigen Sie die Auswahl in jedem der Menü-Modi. Wählt ein Kontrollkästchen aus. Spielt oder pausiert das Abspielen im <Wiedergabe>-Modus. ENTER Geht im Video ein Bild weiter im Einzel-Bild-Wiedergabe- Modus. - Seite 16 Name Aktion Beschreibung Einzel-Klick Liveansicht: Wählt Kanal zeigt Schnelleinstellungsmenü. Menü: Auswählen und eingeben. Doppel-Klick Liveansicht: Wechseln zwischen Einzelbild- Mehrfachansicht. Links-Klick Klicken und PTZ-Steuerung: Schwenken, Neigen und Zoomen. Ziehen Sabotageüberwachung, Privatzone und Bewegungserkennung: Wählen Sie den Zielbereich aus. Digitaler Zoom-in: Zieht und wählt den Zielbereich aus. Liveansicht: Zieht die Kanal-/Zeit-Leiste.
-
Seite 17: Rückansicht
Rückansicht GD-RN-AT8864N: GD-RN-AT8864N Panel - Beschreibung : Name Beschreibung LAN1/LAN2-Menü RJ-45 10/100/1000 Mbps selbst einstellende Ethernet-Menüs werden zur Verfügung gestellt. LINE IN RCA-Anschluss für den Audio-Eingang. AUDIO OUT 2 RCA-Anschlüsse für den Audio-Ausgang. HDMI1/HDMI2 HDMI-Video-Ausgangsanschluss. VGA1/VGA2 DB9-Anschluss für den VGA-Ausgang. Die lokale Video-Ausgabe und das Menü... - Seite 18 GD-RN-AC2416N und GD-RN-AC2416P: und GD-RN-AC2416N GD-RN-AC2416P Hinweis: Der GD-RN-AC2416P stellt 16 PoE-Schnittstellen zur Verfügung. Panel-Beschreibung: Name Beschreibung Audio-Eingang RCA-Anschluss für den Audio-Eingang. Audio-Ausgang RCA-Anschluss für den Audio-Ausgang VGA-Anschluss DB9-Anschluss für den VGA-Ausgang. Die lokale Video-Ausgabe und das Menü anzeigen. HDMI-Schnittstelle HDMI-Video-Ausgangsanschluss.
- Seite 19 GD-RN-AC2004P: GD-RN-AC2004P Panel-Beschreibung: Name Beschreibung Netzwerk- Netzwerk-Schnittstellen für die Kameras und um Schnittstellen mit PoE- Spannung über das Ethernet zur Verfügung zu Funktion stellen. Audio-Eingang RCA-Anschluss für den Audio-Eingang. Audio-Ausgang RCA-Anschluss für den Audio-Ausgang. VGA-Anschluss DB9-Anschluss für den VGA-Ausgang. Die lokale Video-Ausgabe und das Menü...
- Seite 20 GD-RN-AP8616P und GD-RN-AP8632P: GD-RN-AP8616P und GD-RN-AP8632P Panel-Beschreibung: Name Beschreibung LAN- 1 Netzwerkschnittstelle Netzwerkschnittstelle AUDIO OUT RCA-Anschluss für den Audio-Ausgang. LINE IN RCA-Anschluss für den Audio-Eingang. HDMI HDMI -Video-Ausgangsanschluss. USB 3.0- USB(Universal Serial Bus)-Anschlüsse für Schnittstellen zusätzliche Geräte wie USB-Maus und USB- Festplatte (HDD).
- Seite 21 GD-RN-AT819128N GD-RN-AT819128N Panel-Beschreibung: Name Beschreibung HDMI 1/2 HDMI-Video-Ausgangsanschluss. Audio-Eingang RCA-Anschluss für den Audio-Eingang. Audio-Ausgang RCA-Anschluss für den Audio-Ausgang. USB 3.0 USB(Universal Serial Bus)-Anschlüsse für zusätzliche Geräte wie USB-Maus und USB-Festplatte (HDD). 4 10/100/1000 Mbps selbst einstellende Ethernet- Schnittstellen. eSATA Verbindet externe SATA HDDs, CD/DVD-RW. DB9-Anschluss für den VGA-Ausgang.
-
Seite 22: Installation
Ground (muss verbunden werden, wenn der NVR startet). Nur ein Spannungsversorgungsmodul wird standardmäßig zur Verfügung gestellt. Zwei Spannungsversorgungsmodule Spannungsversorgungsmodule sind optional für die Redundanz. Dekodierungsboard Nicht verfügbar. Installation 2.1 Installation des NVRs Während der Installation des NVRs: Benutzen Sie die Halterungen zur Befestigung des NVRs. ... - Seite 23 Befestigen der Festplatte 2. Stecken Sie den Schlüssel ein und drehen Sie ihn im Uhrzeigersinn, um das Panel- Schloss zu öffnen. Den Panel-Schlüssel einstecken 3. Drücken Sie die Tasten auf dem Panel auf zwei Seiten und öffnen Sie das Vorder-Panel. Öffnen des Vorder-Panelverschlusses 4.
- Seite 24 5. Wiederholen Sie die obigen Schritte, um weitere Festplatten im NVR zu installieren. Nachdem Sie die Installation aller Festplatten abgeschlossen haben, schließen Sie das Vorder-Panel und schließen Sie es wieder mit dem Schlüssel ab. Abschließen des Panels Für GD-RN-AT819128N: Der folgende Abschnitt bezieht sich auf die Festplatteninstallation des Modells GD-RN- AT819128N.
- Seite 25 Öffnen des Vorder-Panelverschlusses 4. Legen Sie die Festplatte entlang des Slots ein bis sie sich in Position befindet. Einlegen der Festplatte 5. Wiederholen Sie die obigen Schritte, um weitere Festplatten im NVR zu installieren. Nachdem Sie die Installation aller Festplatten abgeschlossen haben, schließen Sie das Vorder- Panel und schließen Sie es wieder mit dem Schlüssel ab.
- Seite 26 2. Verbinden Sie ein Ende des Datenkabels mit dem Motherboard (Hauptplatine) des NVRs und das andere Ende mit der HDD. Das Datenkabel anschließen 3. Schließen Sie das Spannungskabel an die HDD an. Das Spannungskabel anschließen 4. Legen Sie die HDD auf den Boden des Gerätes und drehen Sie die Schrauben am Boden fest, um die HDD zu fixieren.
-
Seite 27: Anschlüsse
2.3 Anschlüsse Alarmeingangsanschluss für GD-RN-AT819128N: Der Alarmeingang ist ein Öffnen/Schließen-Relais. Um den Alarmeingang mit dem Gerät zu verbinden, benutzen Sie das folgende Diagramm. Hinweis: Wenn der Alarmeingang kein Öffnen/Schließen-Relais ist, schließen Sie bitte ein externes Relais zwischen dem Alarmeingang und dem Gerät an. Alarmeingangsanschlüsse Alarmeingangsanschluss für die anderen Modelle: Der Alarmeingang ist ein Öffnen/Schließen-Relais. - Seite 28 Alarmausgangsanschluss: Um einen Alarmausgang (AC- oder DC-Last) zu verbinden, benutzen Sie das folgende Diagramm. Alarmausgangsanschlüsse Für eine DC-Last können die Steckbrücken bis zu einem Grenzwert von 12V/1A sicher benutzt werden. Um eine AC-Last anzuschließen, sollten die Steckbrücken offen gelassen werden (Sie müssen die Steckbrücke am Motherboard (Hauptplatine) im NVR entfernen).
- Seite 29 Steuerungsanschluss für GD-RN-AT819128N: Steuerungsanschluss Um ein Steuerungsgerät mit dem NVR zu verbinden: 1. Entfernen Sie den steckbaren Block von der KB-Steckleiste. 2. Nehmen Sie die Stopp-Schrauben vom KB D+, D- steckbaren Block ab, legen Sie die Signalkabel in die Öffnungen und befestigen Sie die Stopp-Schrauben wieder. Stellen Sie sicher, dass die Kabel festsitzen.
- Seite 30 Steuerungsanschluss für GD-RN-AT8864N: Steuerungsanschluss Um ein Steuerungsgerät mit dem NVR zu verbinden: 1. Entfernen Sie den steckbaren Block von der KB-Steckleiste. 2. Nehmen Sie die Stopp-Schrauben vom KB D+, D- steckbaren Block ab, legen Sie die Signalkabel in die Öffnungen und befestigen Sie die Stopp-Schrauben wieder. Stellen Sie sicher, dass die Kabel festsitzen.
-
Seite 31: Hdd Storage Calculation Chart
2.4 Festplattenspeicher-Berechnungstabelle Die folgende Tabelle zeigt einen ungefähren Wert des benutzten Speicherplatzes, basierend auf der Aufzeichnung eines Kanals für eine Stunde bei einer festgelegten Bitrate. Bitrate Benutzter Speicherplatz 128K 160K 192K 224K 256K 112M 320K 140M 384K 168M 448K 196M 512K 225M 640K... -
Seite 32: Start
3. Start 3.1 Starten des Rekorders Ordnungsgemäßes Starten und Herunterfahren sind entscheidend für die Erweiterung der Lebensdauer des NVRs. Bevor Sie beginnen: Prüfen Sie, ob die Spannung für die zusätzliche Stromversorgung die gleiche ist wie es der Anforderung des NVRs entspricht, und dass die Masse-Verbindung (Ground-Verbindung) ordnungsgemäß... - Seite 33 Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, müssen Sie das Gerät zuerst aktivieren, indem Sie ein Admin-Passwort einstellen. Kein Betrieb wird vor der Aktivierung erlaubt sein. Sie können das Gerät auch über einen Web-Browser, den Grundig Viewer oder die SCMS Client Software aktivieren.
- Seite 34 Warnung: Ein starkes Passwort wird empfohlen Wir empfehlen Ihnen, ein sicheres Passwort Ihrer Wahl zu erstellen (mindestens 8 Zeichen verwenden, einschließlich mindestens drei der folgenden Kategorien: Großbuchstaben, Kleinbuchstaben, Zahlen und Sonderzeichen), um die Sicherheit Ihres Produktes zu erhöhen. Weiterhin empfehlen wir Ihnen das Passwort regelmäßig zurückzusetzen.
- Seite 35 Konfigurieren des Entsperrmusters: Schritte: 1. Nachdem das Gerät aktiviert wurde, können Sie auf das folgende Menü zugreifen, um das Entsperrmuster zu konfigurieren. Zeichnen des Entsperrmusters 1. Benutzen Sie die Maus, um ein Muster innerhalb der 9 Punkte auf dem Bildschirm einzuzeichnen.
- Seite 36 Das Muster zurücksetzen Hinweis: Falls die zwei Muster unterschiedlich sind, müssen Sie das Muster wieder neu konfigurieren. Das Muster zurücksetzen Einloggen über das Entsperrmuster: Hinweis: ‒ Nur der admin-Benutzer hat die Erlaubnis, das Gerät zu entsperren. ‒ Bitte konfigurieren Sie zuerst das Gerät, bevor Sie es entsperren. Bitte beachten Sie die folgenden Abschnitte in dieser Bedienungsanleitung: ‒...
- Seite 37 Zeichnen des Entsperrmusters 2. Zeichnen Sie das voreingestellte Muster, um zu entsperren und auf das Menü zuzugreifen. Hinweis: ‒ Wenn Sie Ihr Muster vergessen haben, können Sie die Option <Freigabemuster vergessen> auswählen, um das reguläre Login-Fenster aufzurufen. ‒ Wenn das Muster, das Sie gezeichnet haben, sich von dem Muster, das Sie eingestellt haben, unterscheidet, sollten Sie es noch einmal versuchen.
- Seite 38 Login-Menü 4. Geben Sie das <Passwort> ein. 5. Klicken Sie auf <OK>, um sich einzuloggen. Hinweis: Wenn Sie das Passwort des admin-Benutzers vergessen haben, können Sie auf <Passwort vergessen>, um das Passwort zurückzusetzen, indem Sie die GUID-Datei importieren. Bitte lesen Sie hierzu Kapitel Das Passwort zurücksetzen in der Bedienungsanleitung, um detaillierte Anweisungen zu erhalten.
- Seite 39 Das Passwort zurücksetzen: Wenn Sie das Passwort des admin-Benutzers vergessen haben, können Sie das Passwort zurücksetzen, indem Sie die GUID-Datei importieren. Die GUID-Datei muss exportiert und auf dem lokalen USB-Gerät gespeichert werden, nachdem Sie das Gerät aktiviert haben (bitte nehmen Sie Bezug auf Kapitel 17.5.3 in der Bedienungsanleitung). 3.
-
Seite 40: Den Assistenten Zur Basis-Konfiguration Benutzen
3.2 Den Assistenten zur Basis-Konfiguration benutzen Standardmäßig wird der Setup-Assistent gestartet, sobald der NVR geladen hat, siehe unten. Start-Assistent-Menü Ausführung des Setup-Assistenten: Schritte: 1. Der Setup-Assistent kann Sie durch einige wichtige Einstellungen des NVRs führen. Wenn Sie den Setup-Assistenten in diesem Moment nicht ausführen möchten, klicken Sie auf die Taste <Abbrechen>. - Seite 41 Netzwerk-Einstellungen Hinweis: Zwei selbst einstellende 10M/100M/1000M-Netzwerk-Menüs sind für GD-RN-AT8864N, GD- RN-AP8616P und GD-RN-AP8632P verfügbar und zwei Arbeitsmodi sind einstellbar: <Multi- Adresse> und <Net Fault-Tolerance> (Netzwerk-Fehlertoleranz) Ein selbst einstellendes 10M/100M/1000M-Netzwerk-Menü wird für GD-RN-AC2416N, GD-RN-AC2416P, GD-RN- AP8616P und GD-RN-AP8632P zur Verfügung gestellt. 4.
- Seite 42 Erweiterte Netzwerk-Einstellungen konfigurieren 6. Klicken Sie auf die Taste <Nächste> (Next), nachdem Sie die Netzwerk-Parameter konfiguriert haben. Dies wird Sie zum RAID-Konfigurationsfenster führen. Hinweis: Die RAID-Funktion wird nur durch die Modelle GD-RN-AT8864N und GD-RN-AT819128N unterstützt. Array verwalten (Feldverwaltung) 7. Klicken Sie auf <Nächste> (Next), um zum Menü des Array-Managements (Feld- Management) zu gelangen.
- Seite 43 HDD-Verwaltung 9. Zur Initialisierung der Festplatte, klicken Sie auf die <Init>/<Initialisieren>-Taste ("Formatieren"-Taste). Die Initialisierung entfernt alle gespeicherten Daten auf der Festplatte (HDD). 10. Klicken Sie auf die Taste <Nächste>. Sie öffnen jetzt das Fenster zum Hinzufügen von IP- Kameras. 11. Klicken Sie auf <Suche>, um Online-IP-Kameras zu suchen. Der <Sicherheit>-Status zeigt an, ob sie aktiv oder inaktiv sind.
- Seite 44 Aufzeichnungseinstellungen Klicken Sie auf <OK>, um den Start-Setup-Assistenten abzuschließen.
-
Seite 45: Hinzufügen Und Verbinden Von Ip-Kameras
3.3 Hinzufügen und Verbinden von IP-Kameras 3.3.1 Aktivierung der IP-Kamera Bevor Sie die Kamera hinzufügen, stellen Sie sicher, dass die hinzuzufügende IP-Kamera einen aktiven Status hat. Schritte: Wählen Sie <Netzwerkkamera hinzufügen> aus dem Rechts-Klick-Menü im Liveansicht- Modus aus oder gehen Sie zu Menü> Kamera> IP-Kamera, um auf das Menü <IP- Kameraverwaltung>... -
Seite 46: Hinzufügen Der Online Ip-Kamera
3. Stellen Sie das Passwort der Kamera ein, um sie zu aktivieren. <AdministratorPasswort benutzen>: Wenn Sie das Kontrollkästchen auswählen, werden die Kamera(s) mit dem Admin-Passwort des NVRs, der in Betrieb ist, konfiguriert werden. Ein neues Kennwort erstellen <Neues Kennwort erstellen>: Wenn das Admin-Passwort nicht benutzt wird, müssen Sie ein neues Passwort für die Kamera einstellen und es bestätigen. - Seite 47 OPTION 1: Schritte: 1. Klicken Sie, um ein nicht benutztes Fenster im Liveansicht-Modus auszuwählen. 2. Kliecke Sie auf das Symbol in der Mitte des Fenster, um das Menü <Netzwerkkamera hinzufügen> aufzurufen. 3. Wählen Sie die erkannte IP-Kamera aus und klicken Sie auf die <Hinzufügen>-Taste, um sie direkt hinzuzufügen.
- Seite 48 3. Wählen Sie die IP-Kamera aus der Liste aus und klicken Sie auf die Taste , um die Kamera hinzuzufügen. Oder Sie klicken die <One-Touch-Hinzufügung>-Taste an, um alle Kameras (mit demselben Login-Passwort) aus der Liste hinzuzufügen. Hinweis: Stellen Sie sicher, dass die hinzuzufügende Kamera bereits aktiviert wurde. ...
- Seite 49 Beschreibung der Symbole: Symbol Beschreibung Symbol Beschreibung Bearbeiten Hinzufügen der erkannten IP- grundlegenden Parametern Kamera. der Kamera Die Kamera ist getrennt. Sie können Symbol klicken, Ereignis- Löschen der IP-Kamera Informationen der Kamera zu erhalten. Das Ansehen des Live-Videos Erweiterte Einstellungen der angeschlossenen Kamera.
-
Seite 50: Bearbeiten Der Angeschlossenen Ip-Kameras Und Konfigurieren Der Benutzerdefinierten Protokolle
Aktivieren des H.265-Stream-Zugriffs: Wenn Sie das Kontrollkästchen von <H.265 (für Erstzugriff) aktivieren> auswählen, kann der NVR automatisch zu dem H.265-Stream der IP-Kamera (die das H.265-Video-Format unterstützt) bei Erstzugriff wechseln. 3.3.3 Bearbeiten der angeschlossenen IP-Kameras und Konfigurieren der benutzerdefinierten Protokolle Nach dem Hinzufügen der IP-Kameras werden die grundlegenden Informationen zu der Kamera auf der Seite aufgelistet. - Seite 51 Um Netzwerk-Kameras zu verbinden, die nicht die implementierten Protokolle benutzen, können Sie die benutzerdefinierten Protokolle konfigurieren, um es möglich zu machen, dass sie mit Grundig NVRs verwendet werden können. Schritte: 1. Klicken Sie auf die Taste <Protokoll> in dem Menü <Benutzerdefiniertes Hinzufügen>...
- Seite 52 Protokoll-Management Es gibt 16 benutzerdefinierte Protokolle im System, wo Sie den Protokoll-Namen bearbeiten können und wählen können, ob Sie den Sub-Stream aktivieren möchten. 2. Wählen Sie den Protokoll-Typ der Übertragung aus und wählen Sie die Transfer- Protokolle aus. Hinweis: Vor der Anpassung des Protokolls für die Netzwerk-Kamera wenden Sie sich an den Hersteller der Netzwerk-Kamera, um sich über die URL (Uniform Resource Locator) für das Empfangen von Main Stream und Sub-Stream abzusprechen.
- Seite 53 Protokoll-Einstellung 3. Wählen Sie die Protokolle, die Sie gerade hinzugefügt haben, um die Verbindung der Netzwerk-Kamera zu überprüfen.
-
Seite 54: Liveansicht
Liveansicht 4.1 Einführung in die Liveansicht Die Liveansicht zeigt Ihnen das Video-Bild, das von jeder Kamera empfangen wird, in Echtzeit, an. Der NVR tritt automatisch in den <Liveansicht-Modus>, sobald er eingeschaltet wird. Die Liveansicht ist ganz oben in der Menü-Hierarchie, somit wird das mehrmalige Drücken der ESC-Taste (je nachdem, in welchem Menü... -
Seite 55: Funktionen Im Liveansicht-Modus
<Aux-Monitor>: Der DVR überprüft die Verbindung der Ausgangsschnittstellen, um die Haupt- und Aux-Ausgangsschnittstellen zu definieren. Das Prioritätslevel für den Haupt- und Aux-Ausgang ist HDMI1/VGA1> HDMI2/VGA2 (für GD-RN-AT8864N) und HDMI> VGA (für GD-RN-AC2416N, GD-RN-AC2416P, GD-RN-AC2004P, GD-RN-AP8616P und GD-RN-AP8632). GD-RN-AT8864N: Wenn HDMI1, HDMI2, VGA1 und VGA2 alle verbunden sind, wird HDMI1/VGA1 als Hauptausgabe benutzt und HDMI2/VGA2 als Aux-Ausgabe. - Seite 56 Auto HDMI 1 > VGA > HDMI 2 VGA > HDMI 1 > HDMI 2 Deaktiviert HDMI 1 HDMI 1 > VGA > HDMI 2 HDMI 2 HDMI 2 > VGA > HDMI 1 Wenn der Aux-Ausgang aktiviert ist, kann der Haupt-Ausgang nicht betrieben werden. Sie können dann einige grundlegende Funktionen im Liveansicht-Modus für den Aux-Ausgang durchführen.
- Seite 57 Name Beschreibung Schnellzugang zu den Untermenüs, die Sie regelmäßig Funktionsmenü besuchen. Greifen Sie auf das Hauptmenü des Systems zu, indem Sie Menü mit der rechten Maustaste klicken. Einzel- Wechseln Einzel-Vollbild, indem Ansicht/Vollbild Kanalnummer aus der Drop-Down-Liste auswählen. Passen Sie die Bildschirm-Anzeige an, indem Sie die Mehrfachansicht gewünschte Anzeige aus der Drop-Down-Liste auswählen.
- Seite 58 Rechts-Klick-Menü Benutzen eines Aux-Monitors: Bestimmte Funktionen der <Liveansicht> sind auch verfügbar, wenn Sie sich in der Aux- Monitor-Ausgabe befinden. Diese Funktionen beinhalten: <Vollbild>: Wechselt zur Vollbildanzeige einer ausgesuchten Kamera. Die Kamera kann aus der Drop-Down-Liste ausgewählt werden. <Mehrfachansicht>: Wechselt zwischen versch. Layout-Anzeige-Optionen. Die Layout- Optionen können aus der Drop-Down-Liste ausgesucht werden.
- Seite 59 Beschreibung der Symbole der Schnelleinstellungsleiste: Symbol Beschreibung Symbol Beschreibung Symbol Beschreibung Aktivieren/Dea ktivieren Sofortige Audio manuelle Wiedergabe Aus/Audio An Aufzeichnung Schnapp- PTZ- Digitaler Zoom schuss Steuerung Bild- Gesichts- Live-Ansicht- Einstellungen erkennung Strategie Positionierung Information Schließen (nur für einige NVR-Modelle) Main/Sub- Stream <Sofortige Wiedergabe>...
- Seite 60 Bild-Einstellungen -benutzerdefiniert Die <Live-Ansicht-Strategie> kann ausgewählt werden, um die Strategie, einschließlich <Echtzeit>, <Ausgewogen>, <Geläufigkeit>, einzustellen. Live-Ansicht-Strategie Die <Gesichtserkennung>-Funktionen kann benutzt werden, um menschliche Gesichter im Liveansicht-Modus zu erkennen und sie auf die HDD zu speichern. Wenn menschliche Gesichter in der benannten Größe in Sichtweite der Kamera erkannt werden, kann das Gerät die menschlichen Gesichter aufzeichnen und Sie auf die HDD speichern.
- Seite 61 Fisheye-Anzeige-Modus: Taste Vorgang 180° Panorama Fisheye- 360° Panorama Anzeige PTZ-Expansion Fisheye Vier verschiedene Anzeige-Modi sind verfügbar. Sie können einen Anzeige-Modus je nach Bedarf auswählen. 180° Panorama: Schalten Sie das Liveansichtsbild auf die 180°- Panorama- Anzeige. 360° Panorama: Schalten Sie das Liveansichtsbild auf die 360°- Panorama-Anzeige. ...
-
Seite 62: Aufzeichnungs- Und Sofortbild-Einstellungen
5. Aufzeichnungs- und Sofortbild-Einstellungen 5.1 Den Aufzeichnungs- und Sofortbild-Zeitplan konfigurieren Wenn Sie den Aufzeichnungszeitplan einstellen, wird die Kamera automatisch die Aufzeichnung entsprechend dem konfigurierten Zeitplan starten/stoppen. Hinweis: In diesem Kapitel nehmen wir die Aufzeichnungszeitplan-Prozedur als Beispiel, da dieselbe Prozedur auch angewendet werden kann, um einen Zeitplan für die Aufzeichnung und das Sofortbild einzustellen. - Seite 63 <POS>: Dies ist eine Aufzeichnung, die durch <POS> und einen <Alarm> ausgelöst wird. (Nur unterstützt durch GD-RN-AP8616P, GD-RN-AP8632P und GD-RN-AT8864N ) Hinweis: Sie können den eingestellten Zeitplan löschen, indem Sie auf das Symbol <Keine> klicken. 2) Wählen Sie die Kamera aus, den Sie konfigurieren möchten. 3) Wählen Sie das Kontrollkästchen aus, das bei <Zeitplan aktivieren>...
- Seite 64 Hinweis: ‒ Um durch Bewegung, Alarm, M | A (Bewegung (Motion) oder Alarm), M & A (Bewegung und Alarm) und VCA (Video-Content-Analyse) ausgelöste Aufzeichnung und Sofortbild zu aktivieren, müssen Sie die Bewegungserkennungs-, Alarmeingangs- oder VCA- Einstellungen ebenfalls einstellen. Details hierzu entnehmen Sie bitte Kapitel 8.1 und Kapitel 9 in der Bedienungsanleitung.
- Seite 65 Ziehen Sie den Zeitplan: II. Klicken Sie auf die <Anwenden>-Taste, um die Einstellungen zu speichern. 7. (Optional) Wenn die Einstellungen auch für andere Kanäle verwendet werden können, klicken Sie auf <Kopieren> und wählen Sie den Kanal aus, zu dem Sie kopieren möchten. 8.
-
Seite 66: Aufzeichnungen Der Bewegungserkennung Und Des Sofortbildes Konfigurieren
5.2 Aufzeichnungen der Bewegungserkennung und des Sofortbildes konfigurieren Folgen Sie den nachfolgenden Schritten, um die Parameter zur <Bewegungserkennung> einzustellen. Der DVR kann im Liveansicht-Modus, sobald ein Bewegungserkennungsereignis stattfindet, das Ereignis analysieren und viele Aktionen als Reaktion darauf ausführen. Die Aktivierung der Bewegungserkennung kann bei bestimmten Kanälen das Starten einer Aufzeichnung auslösen oder eine <Vollbild-Überwachung>... -
Seite 67: Die Manuelle Aufzeichnung Und Fortlaufende Sofortbildaufnahme Konfigurieren
Einstellungen der Bewegungserkennung : 5) Wählen Sie die Kanäle aus, bei welchen Sie möchten, dass ein Bewegungserkennungsereignis eine Aufzeichnung auslösen soll. 6) Klicken Sie auf die <Anwenden>-Taste, um die Einstellungen zu speichern. 7) Klicken Sie auf <OK>, um zurück zum Menü einer oberen Ebene zu gelangen. 8) Verlassen Sie das Bewegungserkennungsmenü. - Seite 68 Manuelle Aufzeichnung 2. Aktivieren Sie die manuelle Aufzeichnung. 1) Wählen Sie <Aufzeichnung> in der linken Leiste aus. 2) Klicken Sie auf die <Status>-Taste vor der Kameranummer, um eine Änderung von vorzunehmen. 3. Deaktivieren der manuellen Aufzeichnung: nach vorzunehmen. Klicken Sie auf die <Status>-Taste, um einen Wechsel von Hinweis: Das grüne Symbol bedeutet, dass der Kanal für den Aufzeichnungszeitplan konfiguriert...
-
Seite 69: Wiedergabe
6. Wiedergabe Die aufgezeichneten Dateien abspielen 6.1.1 Sofortige Wiedergabe Im Folgenden wird beschrieben, wie Sie die aufgezeichneten Videodateien von einem bestimmten Kanal im <Liveansicht>-Modus wiedergeben können. Das Umschalten zwischen den Kanälen (Channel Switch) wird dabei unterstützt. Sofortige Wiedergabe nach Kanal Schritte: 1. - Seite 70 Wiedergabe nach Zeit: Diese Funktion spielt Videodateien ab, die in einem angegebenen Zeitraum aufgezeichnet wurden. Die gleichzeitige Wiedergabe von mehreren Kanälen und die Kanalumschaltung werden unterstützt. Schritte: 1. Öffnen Sie die Menü-Seite <Wiedergabe>. Menü> Wiedergabe 2. Wählen Sie <Normal>/<Smart> in der Drop-Down-Liste auf der oberen linken Seite aus. 3.
- Seite 71 Wiedergabe-Menü: Werkzeugleiste der Wiedergabe Klicken Sie auf den Kanal/die Kanäle, um die gleichzeitige Wiedergabe mehrerer Kanäle aufzurufen.
- Seite 72 Hinweis: ‒ Für den Wiedergabe-Fortschrittsbalken: mit der Maus auf einen beliebigen Punkt im Fortschrittsbalken klicken oder den Fortschrittsbalken ziehen, um bestimmte Bilder zu finden. Die Anzeige zeigt die Startzeit und Endzeit der aufgezeichneten Dateien an. ‒ Starten Sie die Wiedergabe der Leiste, um bestimmte Bilder zu finden. Detaillierte Beschreibung der Wiedergabe-Werkzeugleiste: Element Taste...
- Seite 73 Element Taste Vorgang Taste Vorgang Abspielen der Abspielen der Zeitleiste in 1 Zeitleiste in 2 Stunde Stunden Abspielen der Abspielen der Zeitleiste in 6 Zeitleiste in 24 Stunden Stunden Fisheye- 180° Panorama 360° Panorama Anzeige (nicht durch alle NVR- PTZ-Expansion Fisheye Modelle unterstützt)
-
Seite 74: Netzwerk-Einstellungen
Netzwerk-Einstellungen 7.1 Allgemeine Einstellungen konfigurieren Die Netzwerk-Einstellungen müssen richtig konfiguriert werden, bevor Sie den NVR/DVR über das Netzwerk bedienen können. Schritte: 1. Öffnen Sie die Menüseite zu den <Netzwerk>-Einstellungen: Menü> Konfiguration> Netzwerk 2. Wählen Sie die Registerkarte <Allgemein> . Netzwerk-Detektion 3. - Seite 75 Ein selbst einstellendes 10M/100M/1000M-Netzwerk-Menü ist verfügbar für GD-RN-AC2416N, GD-RN-AC2416P, GD-RN-AP8616P und GD-RN-AP8632P. Ein selbst einstellendes 10M/100M-Netzwerk-Menü ist verfügbar für GD-RN-AC2004P. Vier selbst einstellende 10M/100M/1000M-Netzwerk-Menüs für GD-RN-AT819128N und die Arbeitsmodi <Multi-Adresse>, <Load Balance> (Lastenausgleich) und <Net Fault- Tolerance> (Netzwerk-Fehlertoleranz) sind einstellbar.
-
Seite 76: Raid
8. RAID Bitte beachten Sie: Dieses Kapitel bezieht sich nur auf die Modelle GD-RN-AT8864N und GD-RN- AT819128N. 8.1 Ein Array einstellen RAID (redundantes Array (Feld) von unabhängigen Festplatten) ist eine Speichertechnologie, die mehrere Plattenlaufwerkkomponenten zu einer logischen Einheit kombiniert. Ein RAID- Setup speichert Daten über mehrere Festplattenlaufwerke, um genügend Redundanz bereitzustellen, damit Daten wiederhergestellt werden können, sobald ein Datenträger ausfällt. -
Seite 77: Raid Aktivieren
RAID-Prozessfluss 8.1.1 RAID aktivieren Führen Sie die folgenden Schritte aus, um die RAID-Funktion zu aktivieren. Wenn Sie den Schritten nicht folgen, kann kein Festplatten-Array kreiert werden. Hinweis: Benutzen Sie eine HDD in Industriequalität, um das Array zu kreieren. OPTION 1: Aktivieren Sie die RAID-Funktion im Assistenten, der auftaucht, wenn das Gerät gestartet wird. - Seite 78 6. Sie können auf die Registerkarte <Feld> klicken, um die Informationen des erfolgreich erstellten Feldes (Arrays) anzuzeigen. Hinweis: Die One-Touch-Konfiguration erstellt standardmäßig ein Array (ein Feld) und eine virtuelle Festplatte. 7. Ein angelegtes Array wird als Festplatte im Menü <HDD-Information> angezeigt. ___________________________________________________________________________ www.grundig-security.com...
