Teilebezeichnungen

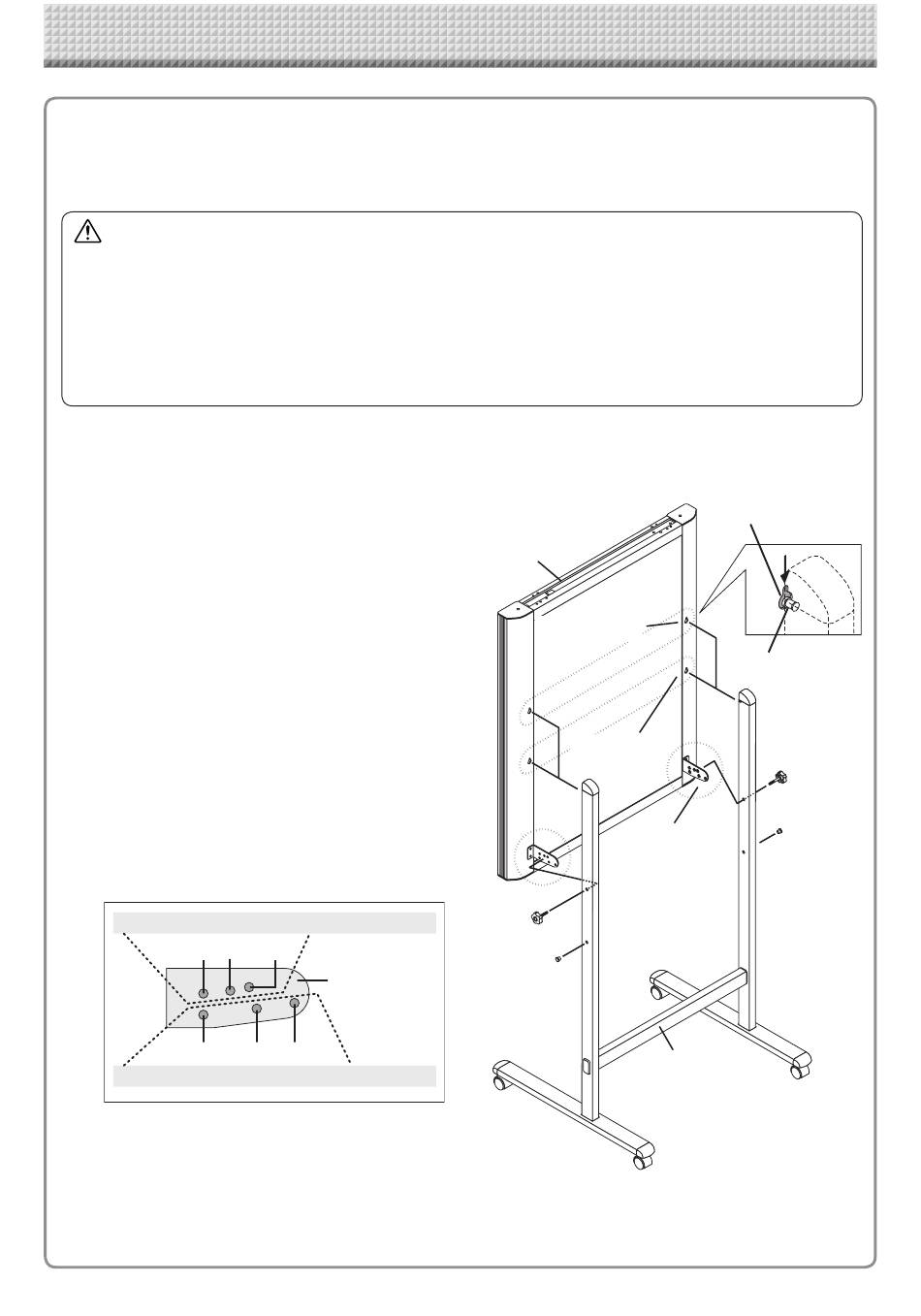

Ändern der Höhe und des Winkels des Ständers (separat erhältlich)
Diese Einstellungen sind erforderlich, wenn das Hauptgerät auf einem Ständer, der separat erhältlich ist, installiert
wird. Die Einheit kann auf eine Höhe von 1650 mm oder 1850 mm und einen Neigungswinkel von 0, 7 oder 10 Grad
eingestellt werden.
ACHTUNG
• Mindestens zwei Personen sollten die Haupteinheit halten. Sonst könnte die Haupteinheit herunterfallen oder umkippen, was zu Verletzun-
gen führen kann.
• Verriegeln Sie die Laufrollen des Ständers, indem Sie auf den unteren Teil des Verriegelungsknopfes drücken. Sonst könnte sich der Stän-
der bewegen, während die Haupteinheit montiert oder entfernt wird, was zu Verletzungen führen kann.
• Ziehen Sie nach dem Herausziehen des Netzkabels aus der Wandsteckdose alle Verbindungskabel von den Eingangs-/Ausgangsanschlüs-
sen des Gerätes ab. Wenn das Gerät ohne Abziehen der Kabel entfernt wird, könnte es umkippen und Verletzungen verursachen.
• Wenn ein Drucker an der Anlage angebracht ist, entfernen Sie den Drucker vor der Inbetriebnahme. Sonst könnte der Ständer umkippen,
während die Haupteinheit montiert oder entfernt wird, was zu Verletzungen durch den herunterfallenden oder umkippenden Drucker führen
kann.
(1)
Ziehen Sie den Netzstecker aus der Netzsteckdose
an der Wand und ziehen Sie alle Kabel, die an der
Haupteinheit angeschlossen sind, heraus.
(2)
Entfernen Sie die Befestigungsknöpfe (jeweils zwei
links und rechts)
(3)
Entfernen Sie die Tülle (jeweils zwei auf der linken
und rechten Seite).
(4)
Wechseln Sie die Positionen der Befestigungslöcher
auf der linken und rechten Seite der Haupteinheit.
Heben Sie die Haupteinheit etwa 1 cm an, um sie von
dem Haken zu lösen.
Hängen Sie die Haupteinheit an den Ständer, indem
Sie die zwei Löcher (jeweils zwei links und rechts) der
Haupteinheit vollständig an den Haken am Ständer
anbringen.
Die Höhe des Befestigungslochs an der Oberseite
wird 1650 mm sein, während die Höhe der des
Befestigungslochs an der Unterseite 1850 mm sein
wird.
（5） Befestigen Sie und ziehen Sie die
Befestigungsknöpfe in den Schraubenlöchern der
beiden Neigungsversteller an der linken und rechten
Seite der Haupteinheit fest. Zu diesem Zeitpunkt
wird sich der Neigungswinkel des NETWORK
FLIPCHARTs abhängig von den ausgewählten
Schraubenlöchern ändern.
Montageöffnung für den Verriegelungsgriff beim Einstellen einer Höhe von 1850 mm
7 Grad
0 Grad
0 Grad
7 Grad
Montageöffnung für den Verriegelungsgriff beim Einstellen einer Höhe von 1650 mm
(6)
Stecken Sie diese in die zwei Schraubenlöcher (zwei
links und rechts) für die Verriegelungsgriffe, wo die
Tüllen nicht mehr verwendet werden.
(7)
Schließen Sie die verschiedenen Verbindungskabel
an.
* Diese Abbildung zeigt nicht die Verbindungskabel.
10 Grad
Neigungsversteller
10 Grad
Haupteinheit
Für 1650 mm benutzen
Sie diese Montagelöcher
Für 1850 mm
benutzen Sie diese
Montagelöcher
G-7
Montageöffnungen
Haken
Verriegelungsgriff
Tülle
Neigungsversteller
Ständer
