Verfahrensweise zur Einrichtung des NETWORK FLIPCHARTs und zu den Netzwerkeinstellungen
Erstellung und Registrierung der Kopf- und Fußzeilen
Mit der Kopf-/Fußzeilen-Funktion können Sie Ihren Unternehmensnamen, das Logo usw. an der Ober- oder Unterseite der gescann-
ten Bilder für das Ausdrucken oder die Anzeige einblenden. Das Datum und die Uhrzeit werden oben rechts in der Kopfzeile platziert.
Erstellung der Bilder für die Kopf- und Fußzeilen
Verwenden Sie Ihre Bildbearbeitungssoftware, um eine JPEG-Datei zu erstellen.
Erstellen Sie das Bild mit den nachfolgenden Auflösungen.
Max. Größe für Kopfzeilenbilder: 1248 × 110 Punkte *
Max. Größe für Fußzeilenbilder: 1248 × 40 Punkte
* Wird auch als „Pixel" bezeichnet.
Hinweis
• Auch wenn die Auflösung des Bildes innerhalb des erlaubten Bereiches liegt, kann es vorkommen, dass der obere und untere Rand des Bildes nicht
angezeigt werden können.
Position der Bildanzeige
Die Bilder werden ungefähr in der Mitte der horizontalen Richtung angezeigt. In vertikaler Richtung werden sie an dem Bereich des
gescannten Bildes ausgerichtet. Berücksichtigen Sie das bei der Erstellung Ihrer Bilder, wenn sie kleiner als die maximale Größe sind.
Vorschläge für die Bildbearbeitung
Scannen Sie die Logodaten mit einem Bildscanner ein, speichern Sie diese als Bilddaten auf Ihrem Computer, beschneiden Sie
dann das Bild oder passen Sie die Bildgröße an, damit das Bild in die angegebene Auflösung passt, und speichern Sie diese
neuen Daten.
Verwenden Sie zur Erstellung des Bildes Windows Paint usw., um Bilder einzufügen, Zeichen einzugeben usw.
Verwenden Sie beim Speichern das JPEG-Format und speichern Sie in einer Größe innerhalb des maximalen Bereiches.

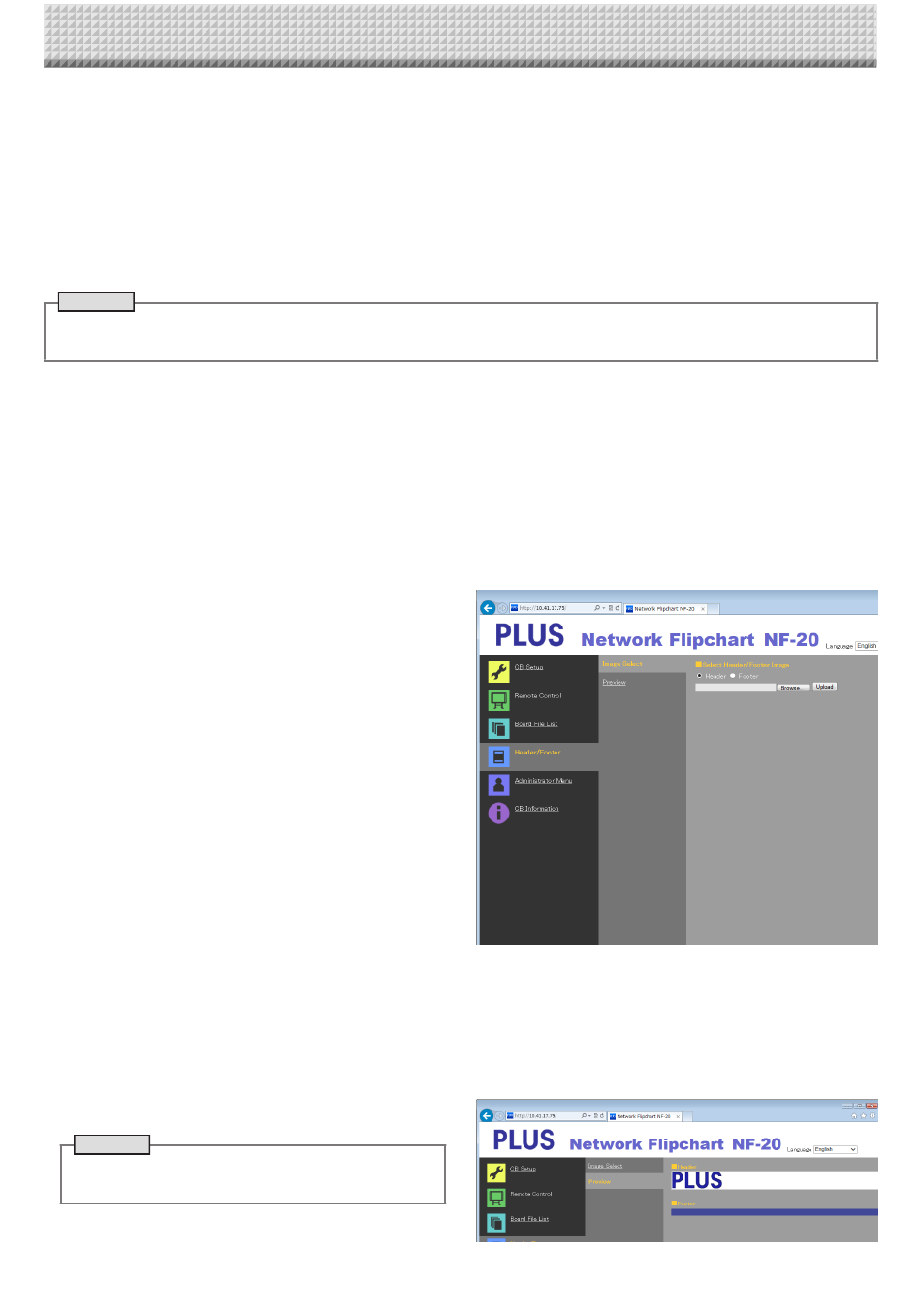

Registrierung der erstellten Bilder auf dem
NETWORK FLIPCHART
Beispiel: An dieser Stelle erläutern wir, wie Sie ein Bild für die
Kopfzeile registrieren. Befolgen Sie die gleiche Verfahrensweise
für die Registrierung von Bildern für die Fußzeile.
1. Öffnen Sie unter Erweiterte Einstellungen (über LAN) den
Bildschirm „Header/Footer". (Siehe Seite G-19.)
2. Header/Footer Image Select
• Wenn Sie ein Vorschaubild ausgewählt haben, klicken Sie
im Untermenü auf „Image Select".
Klicken Sie auf die Optionsschaltfläche „Header".
3. Wählen Sie das für die Kopfzeile erstellte Bild aus.
Klicken Sie auf die Schaltfläche [Browse], um den Compu-
terbildschirm „Dateien durchsuchen" anzuzeigen.
Wählen Sie die Bilddatei aus, die als Kopfzeile registriert
werden soll, und klicken Sie auf die Schaltfläche [OK]. Der
Dateiname wird angezeigt.
4. Klicken Sie auf die Schaltfläche [Upload], um das Bild auf
das NETWORK FLIPCHART hochzuladen.
Wenn das Hochladen beendet ist, wird „Completed suc-
cessfully" angezeigt.
Zu diesem Zeitpunkt blinkt „HF" im Anzeigefenster des NET-
WORK FLIPCHARTs (5 Sekunden lang, danach stoppt das
Blinken und die Anzeige bleibt beleuchtet).
Wenn „Data size is too large" angezeigt wird, kann das Bild
nicht registriert werden.
Schließen Sie den Webbrowser und passen Sie dann die
Größe der Bilddatei an.
Hinweis
• Wenn Sie Kopf- oder Fußzeilen registriert haben, wird die Kopf-/
Fußzeilenfunktion auf „Enable" gesetzt.
Klicken Sie auf „Preview", um das registrierte Bild zu kontrollieren.
Die Registrierung ist damit beendet. Schließen Sie den
Webbrowser.
Bildformat: JPEG
Bildformat: JPEG
G-29
