PNOZ 2VQ
Wichtig für Querschlusserkennung:
Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge-
prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir
folgende Prüfung nach der Installation des Geräts:
1. Gerät betriebsbereit (Ausgangskontakte geschlossen)
2. Die Testklemmen S12, S22 zur Querschlussprüfung kurzschließen.
3. Die Sicherung im Gerät muss auslösen und die Ausgangskontakte öffnen. Leitungslän-
gen in der Größenordnung der Maximallänge können das Auslösen der Sicherung um
bis zu 2 Minuten verzögern.
4. Sicherung wieder zurücksetzen: den Kurzschluss entfernen und die Versorgungsspan-
nung für ca. 1 Minute abschalten.

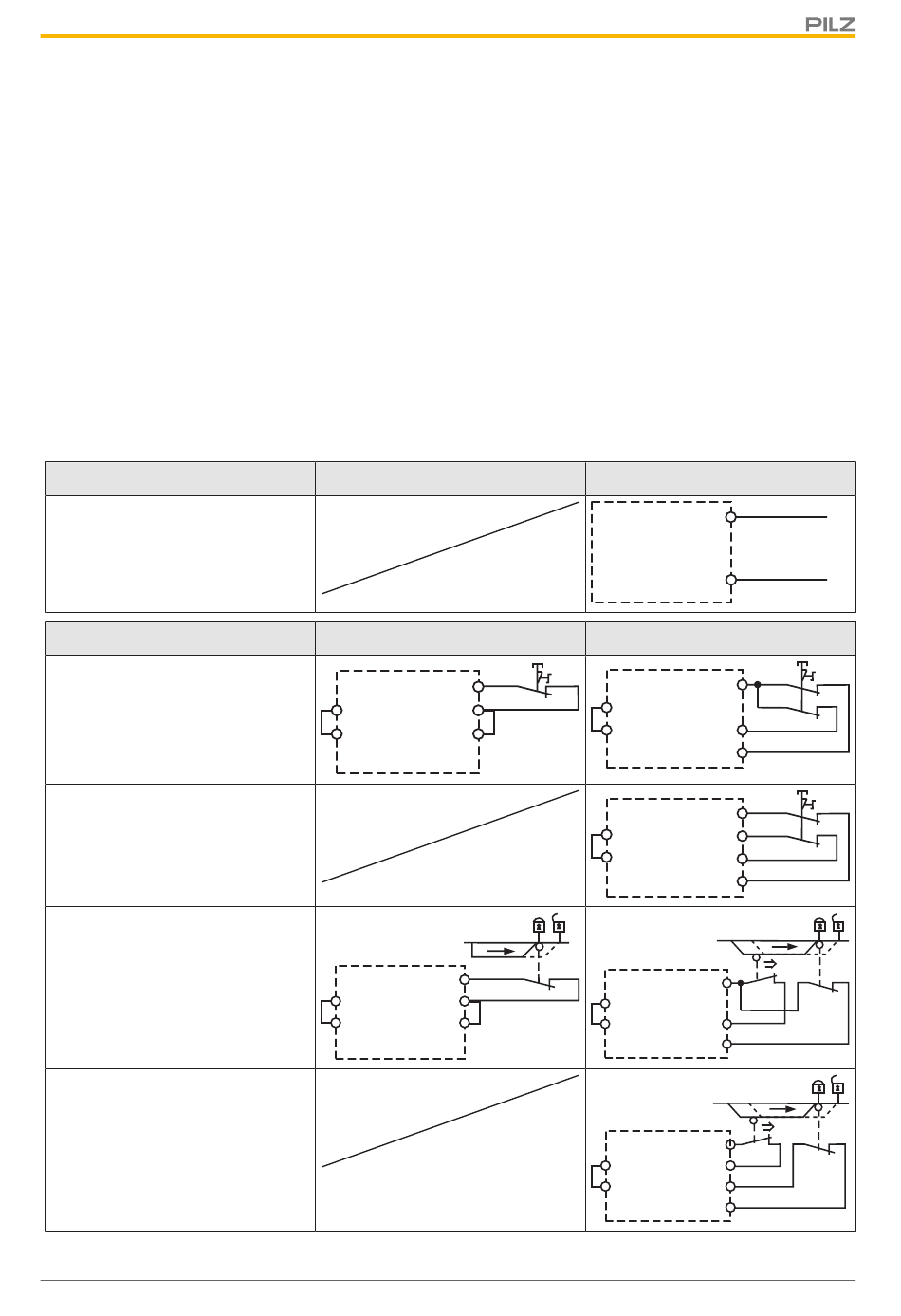

Betriebsbereitschaft herstellen

Versorgungsspannung
Eingangskreis
Not-Halt
ohne Querschlusserkennung
Not-Halt
mit Querschlusserkennung
Schutztür
ohne Querschlusserkennung
Schutztür
mit Querschlusserkennung
Bedienungsanleitung PNOZ 2VQ
