Inhaltszusammenfassung für Pilz PNOZ 16SP

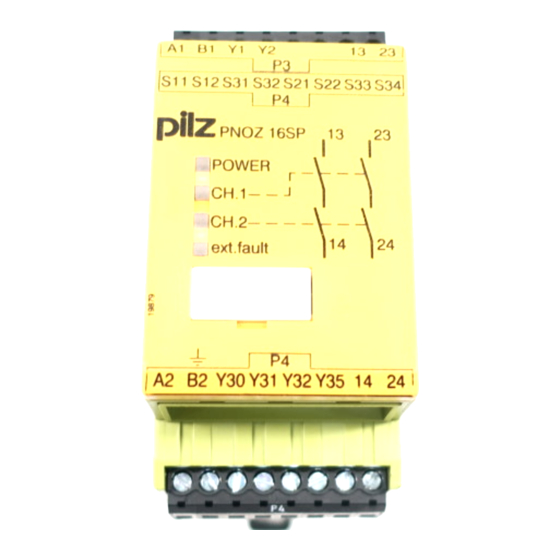

- Seite 1 PNOZ 16SP Sicherheitsschaltgeräte Bedienungsanleitung-19900-DE-05...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kenndaten Ergänzende Daten Lebensdauerkurve Bedienungsanleitung PNOZ 16SP 19900-DE-05... - Seite 4 Inhalt Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ 16SP 19900-DE-05...
-
Seite 5: Einführung
PNOZ 16SP Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ 16SP. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 6: Sicherheit
PNOZ 16SP INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ 16SP dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren... -
Seite 7: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 8: Gerätemerkmale
Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 9: Blockschaltbild/Klemmenbelegung
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ 16SP dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis Y1-Y2 und der Startkreis S33-S34 geschlossen sind. -
Seite 10: Betriebsarten
PNOZ 16SP Betriebsarten einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und Eingangskreis werden erkannt. zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PNOZ 16SP erkennt – Erdschlüsse im Start- und Eingangskreis, – Kurzschlüsse im Eingangskreis, – Querschlüsse im Eingangskreis. -
Seite 11: Montage
Bei Versorgungsspannung 24 V DC über die Klemmen B1, B2 muss das Netzteil den Vorschriften für Funktionskleinspannungen mit sicherer elektrischer Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 12: Betriebsbereitschaft Herstellen
PNOZ 16SP Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1. Gerät betriebsbereit (Ausgangskontakte geschlossen) 2. - Seite 13 Sicherheitslevel des Geräts (siehe Sicherheits- technische Kenndaten [ 26]). WICHTIG Das Gesamtsystem PNOZ 16SP und die kurzschlussbildende Schaltmatte oder Schaltleiste muss nach der Produktnorm EN ISO 13856-1 bzw. EN ISO 13856-2 bewertet werden. Startkreis Automatischer Start...
-
Seite 14: Betrieb
SIL CL 2/PL d mindestens 1x pro Jahr WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 15: Statusanzeigen
1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm * mit Federkraftklemmen Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 16: Technische Daten
40 Ohm Zweikanalig mit Quer- schlusserkennung bei UB DC 80 Ohm 80 Ohm 80 Ohm Zweikanalig mit Quer- schlusserkennung bei UB AC 80 Ohm 80 Ohm 80 Ohm Max. Schaltmattenwider- stand 80 Ohm 80 Ohm 80 Ohm Bedienungsanleitung PNOZ 16SP 19900-DE-05... - Seite 17 24 V 24 V 24 V Max. Strom Gebrauchskategorie nach Spannung 240 V AC G. P. 240 V AC G. P. 240 V AC G. P. bei Strom Pilot Duty C300, R300 C300, R300 C300, R300 Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 18 310 ms 310 ms bei automatischem Start nach Netz-Ein max. 450 ms 450 ms 450 ms bei manuellem Start typ. 230 ms 230 ms 230 ms bei manuellem Start max. 350 ms 350 ms 350 ms Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 19 250 V 250 V Bemessungsstoßspan- nungsfestigkeit 4 kV 4 kV 4 kV Schutzart Gehäuse IP40 IP40 IP40 Klemmenbereich IP20 IP20 IP20 Einbauraum (z. B. Schaltschrank) IP54 IP54 IP54 Mechanische Daten 777070 777073 777075 Einbaulage beliebig beliebig beliebig Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 20 94 mm 94 mm 94 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 335 g 335 g 335 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 21 UB AC 80 Ohm 80 Ohm 80 Ohm Max. Schaltmattenwider- stand 80 Ohm 80 Ohm 80 Ohm Halbleiterausgänge 777076 777077 787070 Anzahl Spannung 24 V 24 V 24 V Strom 20 mA 20 mA 20 mA Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 22 10 A 10 A Schmelzsicherung trä- Schmelzsicherung gG 10 A 10 A 10 A Sicherungsautomat 24V AC/DC, Charakte- ristik B/C Kontaktmaterial AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 23 50 ms 50 ms 50 ms nach Netzausfall 100 ms 100 ms 100 ms Überbrückung bei Span- nungseinbrüchen der Ver- sorgungsspannung 20 ms 20 ms 20 ms Gleichzeitigkeit Kanal 1 und 2 max. ∞ ∞ ∞ Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 24 PPO UL 94 V0 Front ABS UL 94 V0 ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Schraubklemme Federkraftklemme Befestigungsart steckbar steckbar steckbar Bedienungsanleitung PNOZ 16SP 19900-DE-05...
- Seite 25 94 mm 94 mm 101 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 335 g 335 g 335 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ 16SP 19900-DE-05...
-
Seite 26: Sicherheitstechnische Kenndaten
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 27: Lebensdauerkurve
Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ 16SP 19900-DE-05... -
Seite 28: Steckbare Klemmen Abziehen
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ 16SP... -
Seite 29: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
