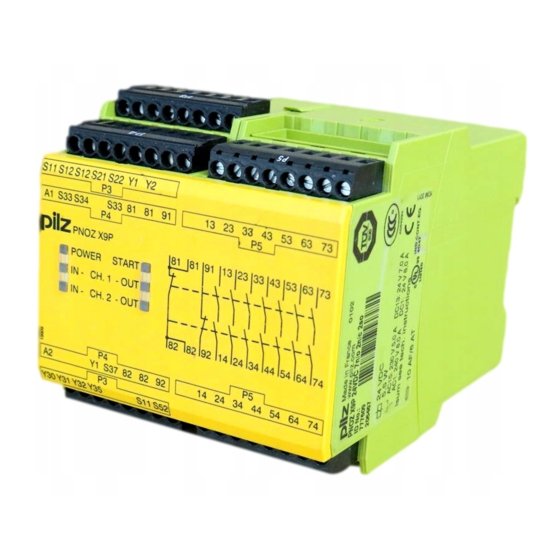

Pilz PNOZ X9P Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pilz Anleitungen
  4. Schaltgeräten
  5. PNOZ X9P
  6. Bedienungsanleitung
Pilz PNOZ X9P Bedienungsanleitung

Pilz PNOZ X9P Bedienungsanleitung

Sicherheitsschaltgeräte
Vorschau ausblenden Andere Handbücher für PNOZ X9P:
Inhaltsverzeichnis

Werbung

Quicklinks

PNOZ X9P
}
Sicherheitsschaltgeräte
Bedienungsanleitung-1003362-DE-12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ X9P

Inhaltszusammenfassung für Pilz PNOZ X9P

  • Seite 1 PNOZ X9P Sicherheitsschaltgeräte Bedienungsanleitung-1003362-DE-12...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Betriebsbereitschaft herstellen .................... Betrieb ............................ Statusanzeigen ......................... Fehler – Störungen ........................ Abmessungen in mm ......................Technische Daten Bestell-Nr. 777606, 787606 ..............Technische Daten Bestell-Nr. 777607, 777609, 787609 ............Sicherheitstechnische Kenndaten ..................Ergänzende Daten ......................... Lebensdauerkurve ........................Bedienungsanleitung PNOZ X9P 1003362-DE-12...
  • Seite 4 Inhalt Steckbare Klemmen abziehen ....................Bestelldaten ........................... EG-Konformitätserklärung ....................Bedienungsanleitung PNOZ X9P 1003362-DE-12...

  • Seite 5: Einführung

    PNOZ X9P Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X9P. Sie gilt, bis eine neue Dokumenta- tion erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    PNOZ X9P INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X9P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1 und EN 60204-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Lichtgittern und Sicherheitsschaltern mit Querschlusserkennung Als nicht bestimmungsgemäß...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ X9P 1003362-DE-12...

  • Seite 8: Gerätemerkmale

    Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si- cherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ X9P 1003362-DE-12...

  • Seite 9: Blockschaltbild/Klemmenbelegung

    Input Input Input Start Feed- back 0 V 24 V B1 B2 24 34 44 54 64 74 82 92 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ X9P 1003362-DE-12...

  • Seite 10: Funktionsbeschreibung

    PNOZ X9P Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ X9P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis Y1-Y2 und der Startkreis S33-S34 geschlossen sind. Die LED "START" leuchtet.

  • Seite 11: Zeitdiagramm

    Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal- ter oder Endwinkel). Bedienungsanleitung PNOZ X9P | 11 1003362-DE-12...

  • Seite 12: Verdrahtung

    Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elektrischer Tren- nung (SELV, PELV) entsprechen. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1.

  • Seite 13: Betriebsbereitschaft Herstellen

    : 24 V DC über B1 und B2 Versorgungsspannung Bestell-Nr. 777607 : 12 V DC Bestell-Nr. 777609, 787609 : 24 V DC Eingangskreis Einkanalig Zweikanalig Not-Halt ohne Querschlusserkennung Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserkennung Bedienungsanleitung PNOZ X9P | 13 1003362-DE-12...
  • Seite 14 Sicherheitslevel des Geräts (siehe Sicherheits- technische Kenndaten [ 30]). WICHTIG Betrieb mit einem Lichtgitter oder Sicherheitsschalter Die Versorgungsspannung des PNOZ X9P und die Versorgungsspannung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt voneinander abschaltbar sein. Bedienungsanleitung PNOZ X9P | 14 1003362-DE-12...
  • Seite 15 Startkontakt (Fehlerfall) Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie- deranlauf durch externe Schaltungsmaßnahmen. Rückführkreis ohne Rückführkreisüberwa- mit Rückführkreisüberwachung chung Brücke oder Kontakte externer Schütze Bedienungsanleitung PNOZ X9P | 15 1003362-DE-12...

  • Seite 16: Betrieb

    SIL CL 2/PL d mindestens 1x pro Jahr WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PNOZ X9P | 16 1003362-DE-12...

  • Seite 17: Statusanzeigen

    1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm *mit Federkraftklemmen Bedienungsanleitung PNOZ X9P | 17 1003362-DE-12...

  • Seite 18: Technische Daten Bestell-Nr. 777606, 787606

    90 Ohm Zweikanalig ohne Querschlus- serkennung bei UB AC 90 Ohm 90 Ohm Zweikanalig mit Querschlusser- kennung bei UB DC 15 Ohm 15 Ohm Zweikanalig mit Querschlusser- kennung bei UB AC 15 Ohm 15 Ohm Bedienungsanleitung PNOZ X9P | 18 1003362-DE-12...
  • Seite 19 Max. Strom Max. Leistung 2000 VA 2000 VA DC1 bei 24 V 24 V Min. Strom 0,01 A 0,01 A Max. Strom Max. Leistung 200 W 200 W Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 Bedienungsanleitung PNOZ X9P | 19 1003362-DE-12...
  • Seite 20 240 A²s Schmelzsicherung flink 10 A 10 A Schmelzsicherung träge Schmelzsicherung gG 10 A 10 A Sicherungsautomat 24 V AC/ DC, Charakteristik B/C Kontaktmaterial AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Bedienungsanleitung PNOZ X9P | 20 1003362-DE-12...
  • Seite 21 650 ms bei manuellem Start typ. 200 ms 200 ms bei manuellem Start max. 250 ms 250 ms bei überwachtem Start typ. 150 ms 150 ms bei überwachtem Start max. 220 ms 220 ms Bedienungsanleitung PNOZ X9P | 21 1003362-DE-12...
  • Seite 22 EN 60947-1 Überspannungskategorie III / II III / II Verschmutzungsgrad Bemessungsisolationsspannung 250 V 250 V Bemessungsstoßspannungsfestig- keit 4 kV 4 kV Schutzart Gehäuse IP40 IP40 Klemmenbereich IP20 IP20 Einbauraum (z. B. Schalt- schrank) IP54 IP54 Bedienungsanleitung PNOZ X9P | 22 1003362-DE-12...
  • Seite 23 Abisolierlänge bei Federkraftklem- – 8 mm Abmessungen Höhe 94 mm 101 mm Breite 90 mm 90 mm Tiefe 121 mm 121 mm Gewicht 600 g 600 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X9P | 23 1003362-DE-12...

  • Seite 24: Technische Daten Bestell-Nr. 777607, 777609, 787609

    20 mA 20 mA 20 mA Externe Versorgungs- spannung 12 V 24 V 24 V Spannungstoleranz -20 %/+20 % -20 %/+20 % -20 %/+20 % Reststrom bei "0"-Signal 0,1 mA 0,1 mA 0,1 mA Bedienungsanleitung PNOZ X9P | 24 1003362-DE-12...
  • Seite 25 Norm EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 Gebrauchskategorie Si- cherheitskontakte AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Bedienungsanleitung PNOZ X9P | 25 1003362-DE-12...
  • Seite 26 10 A Schmelzsicherung trä- Schmelzsicherung gG 10 A 10 A 10 A Sicherungsautomat 24 V AC/DC, Charakteris- tik B/C Kontaktmaterial AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Bedienungsanleitung PNOZ X9P | 26 1003362-DE-12...
  • Seite 27 60 ms 170 ms 170 ms bei Netzausfall max. 80 ms 250 ms 250 ms Wiederbereitschaftszeit bei max. Schaltfrequenz nach Not-Halt 50 ms 50 ms 50 ms nach Netzausfall 100 ms 300 ms 300 ms Bedienungsanleitung PNOZ X9P | 27 1003362-DE-12...
  • Seite 28 Front ABS UL 94 V0 ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Schraubklemme Federkraftklemme Befestigungsart steckbar steckbar steckbar Bedienungsanleitung PNOZ X9P | 28 1003362-DE-12...
  • Seite 29 94 mm 101 mm Breite 90 mm 90 mm 90 mm Tiefe 121 mm 121 mm 121 mm Gewicht 570 g 570 g 570 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X9P | 29 1003362-DE-12...

  • Seite 30: Sicherheitstechnische Kenndaten

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ X9P | 30 1003362-DE-12...

  • Seite 31: Lebensdauerkurve

    Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ X9P | 31 1003362-DE-12...

  • Seite 32: Steckbare Klemmen Abziehen

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ X9P...

  • Seite 33: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
