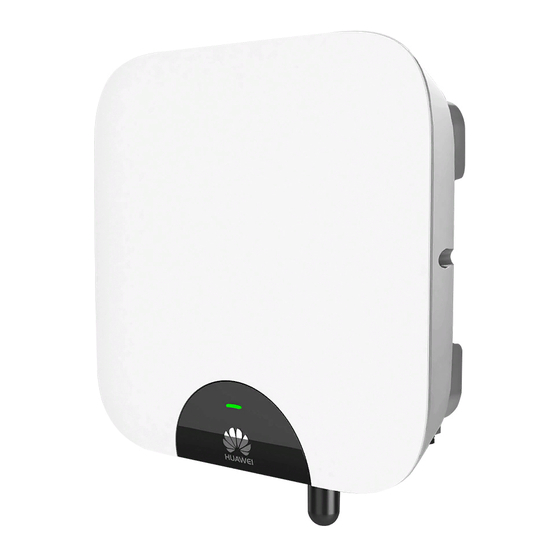

SUN2000L-(2KTL-5KTL) Akku und Smart Power Sensor
Kurzanleitung
Ausgabe: 07
Datum: 08.07.2019
1
Produktinformation

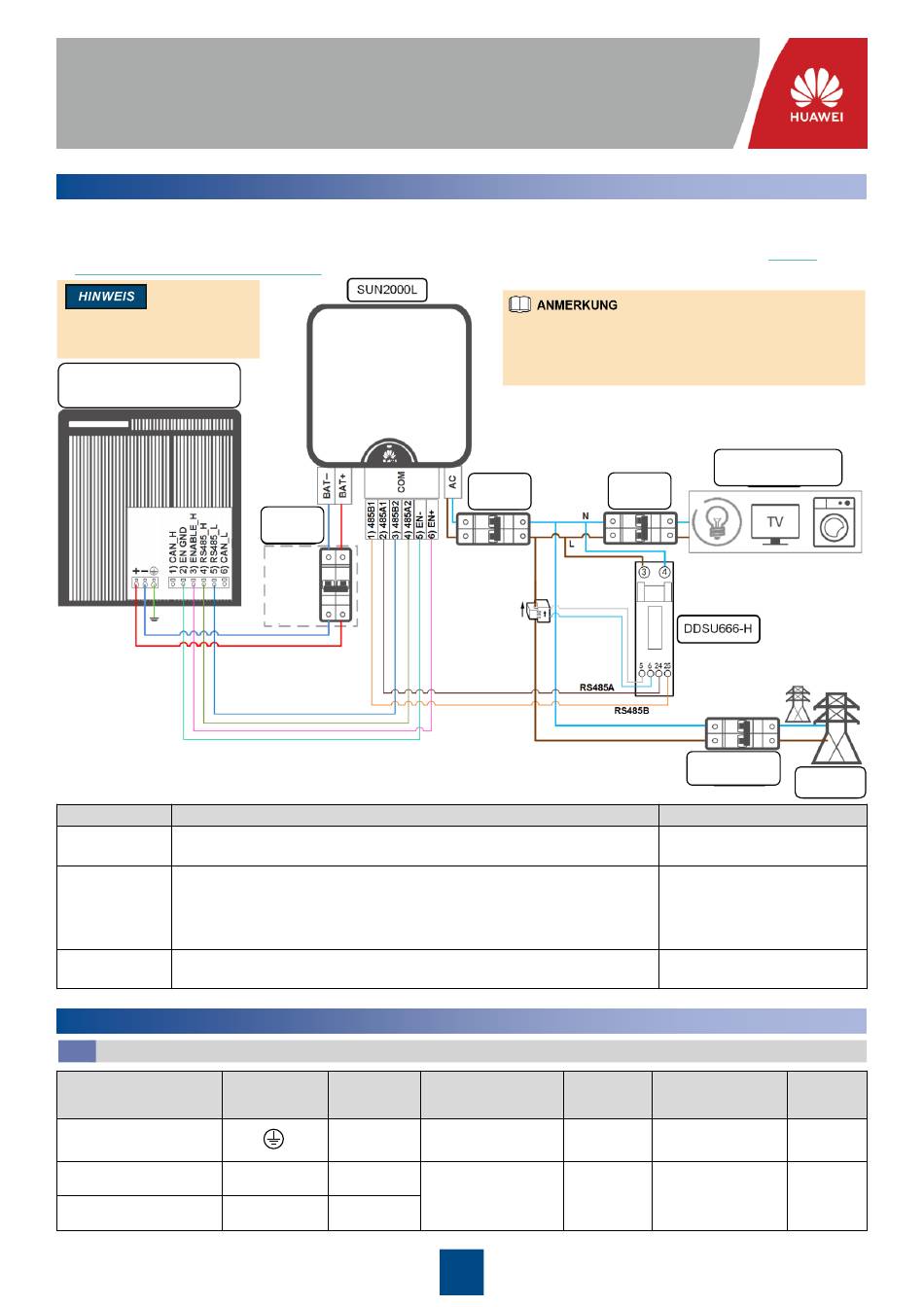

Der SUN2000L kann an die Akkus LG RESU7H (Typ R) und LG RESU10H (Typ R) sowie an die Smart Power Sensor DTSU666-H, Gavazzi-
EM340DINAV23XS1X08, Gavazzi-EM111DINAV81XS1X08, Gavazzi-EM112DINAV01XS1X08 und CCS-WNC-3Y-400-MB angeschlossen
werden.
Dieses Kapitel beschreibt den Smart Power Sensor DDSU666. Informationen über weitere Smart Power Sensor finden Sie in
„Anschließen der Smart Power
Die Ausgangsspannung des
Akkus sollte immer kleiner als
oder gleich 500 V DC sein.
LG RESU7H (Typ R)/
LG RESU10H (Typ R)
Empfohlene technische Daten des Schalters:
Komponente
Beschreibung
Empfohlen: ein Gleichspannungs-Leistungsschalter mit einer Nennspannung größer
Akkuschalter
als oder gleich 600 V DC und einem Nennstrom von 20 A
Empfohlen: ein einphasiger Wechselspannungs-Leistungsschalter mit einer
Nennspannung größer als oder gleich 250 V AC und einem Nennstrom von
•
AC-Schalter
16 A (SUN2000L-2KTL)
•
25 A (SUN2000L-3KTL und SUN2000L-3.68KTL)
•
32 A (SUN2000L-4KTL, SUN2000L-4.6KTL und SUN2000L-5KTL)
Der Generalschalter des Kunden. Die technischen Daten werden vom Kunden
Hauptschalter
ausgewählt.
2
Anschließen der Akkukabel
Vorbereitung der Akkukabel
2.1
LG RESU7H/
Kabel
LG RESU10H-
Anschluss
Masseleiter
Minusleitung des
Stromversorgungskabels
Plusleitung des
Stromversorgungskabels
Sensorkabel".
Akku-
schalter
Optional
SUN2000L-
Anschluss
N/A
-
BAT-
+
BAT+
