CZ-01RT11P
LESEN SIE SICH DIESE ANLEITUNG VOR DER INBE-
TRIEBNAHME DES GERÄTS SORGFÄLTIG DURCH.
WERFEN SIE SIE NICHT WEG. BEWAHREN SIE SIE
AUF, SO DASS SIE AUCH SPÄTER NOCH DARIN
NACHSCHLAGEN KÖNNEN.
UNSACHGEMÄSSE INSTALLATION ODER BEFESTI-
GUNG DER AUSRÜSTUNG ODER DER ZUBEHÖRTEILE
KANN ZU ELEKTRISCHEM SCHLAG, KURZSCHLUSS,
AUSLAUFEN VON FLÜSSIGKEIT, BRAND ODER
ANDEREN SCHÄDEN DER AUSRÜSTUNG FÜHREN.
VERWENDEN SIE NUR ZUBEHÖRTEILE VON PANA-
SONIC, DIE SPEZIELL FÜR DEN EINSATZ MIT DER
AUSRÜSTUNG ENTWICKELT WURDEN, UND LASSEN
SIE SIE VON EINEM FACHMANN INSTALLIEREN.
SOLLTEN FRAGEN ZUM INSTALLATIONSVERFAHREN
ODER ZUM EINSATZ AUFTRETEN, WENDEN SIE SICH
BITTE AN IHREN PANASONIC-HÄNDLER. VON IHM
ERHALTEN SIE DIE NOTWENDIGEN RATSCHLÄGE UND
INFORMATIONEN.

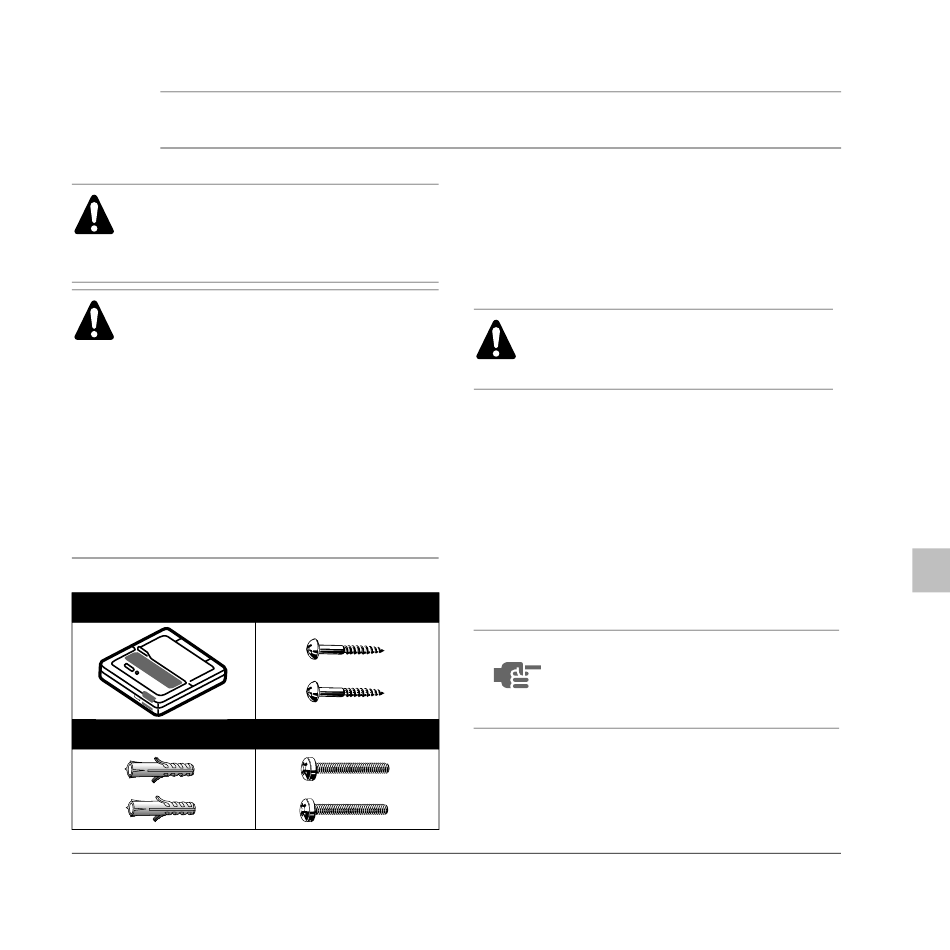

Der Bausatz enthält die folgenden Teile:
Fernbedienung
Steckkontakte
CZ-01RT11P
Fernbedienung
4PW12543-1
Fernbedienung
Holzschrauben
Maschinenschrauben
1. Nehmen Sie den oberen Teil der
Fernbedienung ab
Setzen Sie den Schlitzschraubenzieher in die Schlitze
(1) im unteren Teil der Fernbedienung ein (2 Stellen),
und nehmen Sie den oberen Teil der Fernbedienung
ab.
Die Leiterplatte ist im oberen Teil der
Fernbedienung
angebracht.
darauf, daß Sie die Leiterplatte nicht mit dem
Schlitz-schraubenzieher beschädigen.
2. Befestigen Sie die Fernbedienung
(Siehe Abbildung 2)
1
Für freiliegende Montage mit den beiden
beiliegenden Holzschrauben (ø4 x 30) und
Steckkontakten befestigen.
2
Für eingelassene Montage mit den beiden
beiliegenden Maschinenschrauben (M4 x 16)
befestigen.
Als bauseitig zu beschaffenden Schaltkasten verwenden
Sie das Sonderzubehörteil KJB111A oder KJB211A.
HINWEIS Wählen Sie zur Montage eine möglichst
flache und ebene Stelle. Achten Sie
darauf, daß Sie den unteren Teil der Fern-
bedienung nicht durch zu festes Anziehen
der Montageschrauben verbiegen.
Installationsanleitung
(Siehe Abbildung 1)
Achten
Sie
Installationsanleitung
