Terminator
Verdrahtungsdetails
PTD-100
Temperaturfühler
Control Wire

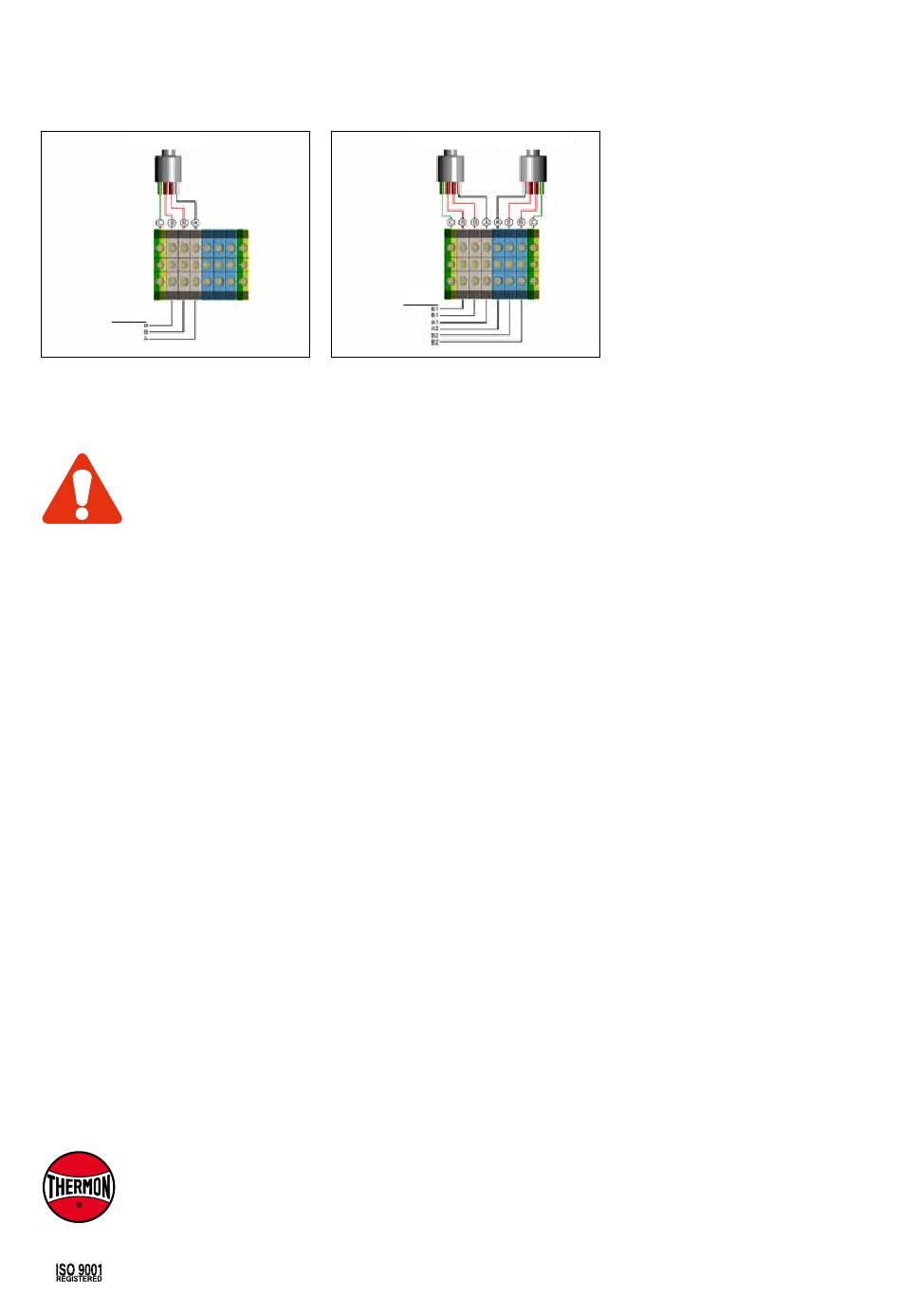

A1.
Steuerungsdraht-Anschluss (1 Fühler)
A = Weiß, B = Rot, C = Grün/Gelb
Um EMV-Probleme mit einem Temperaturregler zu
vermeiden, darf die Abschirmung des Steuerungsdrahtes
nur an die Erde der Instrumente angeschlossen werden.
Schließen Sie die Abschirmung des Steuerungsdrahtes
nicht im Anschlusskasten an.
THERMON . . . Die Begleitheizungsspezialisten
www.thermon.com
Europazentrale
Boezemweg 25
2640 AE Pijnacker
Telefon: +31 (0) 15-36 15 370
Technische Daten und Informationen können ohne vorherige Ankündigung geändert werden.
ZP-PTD100-WP
TM
A2.
Steuerungsdraht-Anschluss (2 Fühler)
A = Weiß, B = Rot, C = Grün/Gelb
•
PO Box 205
•
Niederlande
INSTALLATIONSVERFAHREN
PTD-100
PTD-100
Temperaturfühler #1
Temperaturfühler #2
Control Wire
®
Unternehmenszentrale
•
100 Thermon Dr.
PO Box 609
San Marcos, TX 78667-0609
Telefon: +1 512-396-5801
Für das Thermon-Büro in Ihrer Nähe
•
besuchen Sie uns unter ...
USA
www.thermon.com
Formular PN50835G-0114
