Thermon Terminator ZP-PTD100-WP Installationsverfahren Seite 2

Temperaturfühler-anschlusskit

Werbung

Terminator
TM
Die folgenden Installationsverfahren sind vorgeschlagene Richtlinien
für die Installation des Terminator-Kits ZP-PTD100-WP. Für andere
Sprachen außer Englisch und der hier angebotenen lokalen
Übersetzung wenden Sie sich bitte an Thermon. Die englische Version
des Installationsverfahrens ist ausschlaggebend.

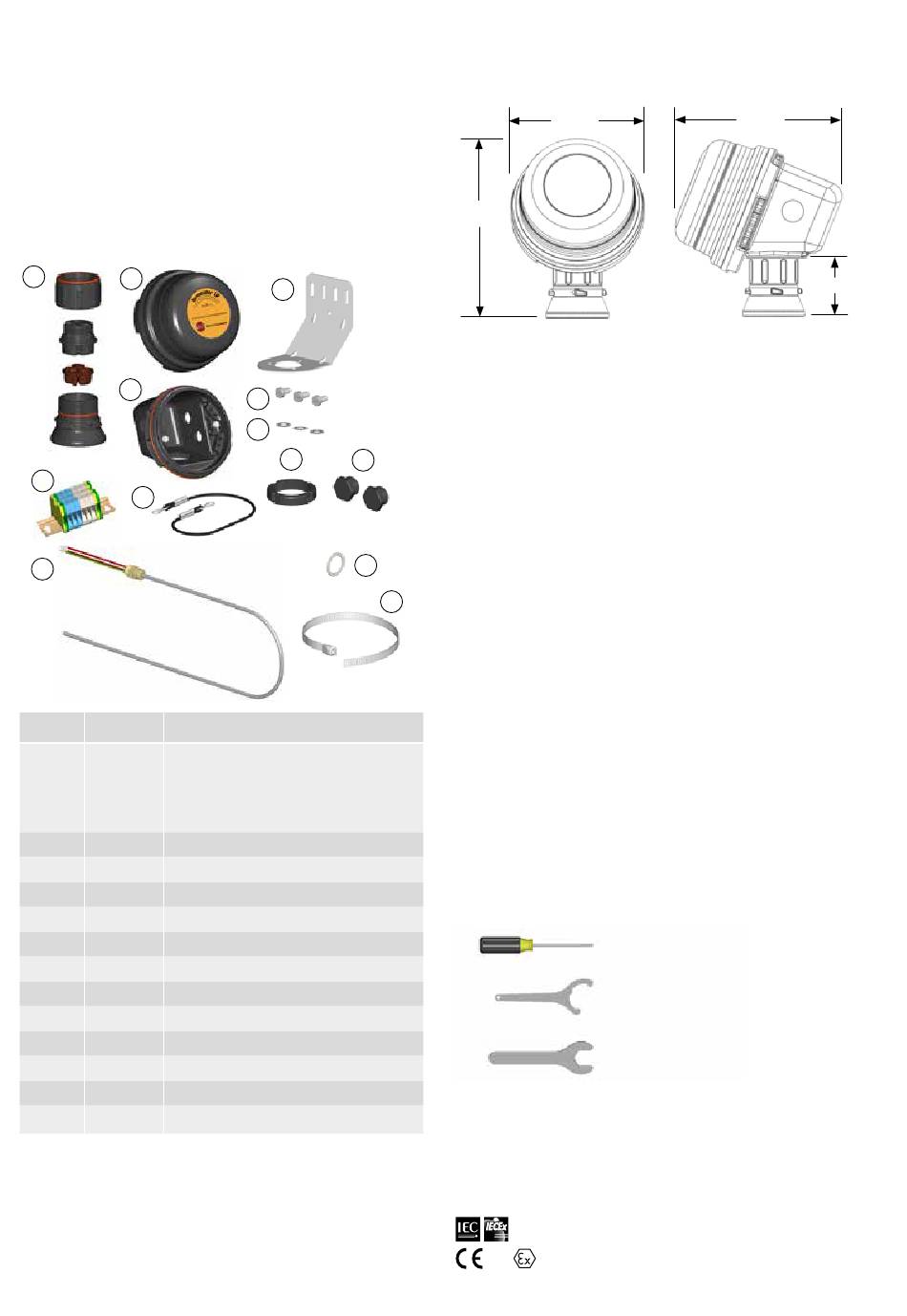

Inhalt des Kits . . .
1
2
3
7
8
11
Artikel
Anzahl
Schnellanschluss
1
1
2
1
Anschlusskasten-Deckel
3
1
Anschlusskasten-Unterteil mit O-Ring
4
1
Wandhalterungs-Winkel
5
3
Schrauben M5
6
3
Schraubensicherungen
7
1
Anschlussleiste mit Hutschiene
8
1
Anschlusskasten-Deckelschnur
9
1
Mutter
10
2
Blindstopfen
11
1–2
PTD-100 Temperaturfühler
12
1
Dichtscheibe
13
1
Spannband
ZP-PTD100-WP
4
5
6
9
10
12
Beschreibung
Halterungs-Kappe mit O-Ring
Tüllenkompressor mit Gewinde
Tülle
Wandhalterungs-Basis mit O-Ring
INSTALLATIONSVERFAHREN
Abmessungen . . .
155 mm
206 mm
Warnungen . . .
• Wegen des Risikos von Stromschlägen, Lichtbögen und
Bränden, die durch Produktbeschädigung oder eine nicht
ordnungsgemäße Installation oder Wartung verursacht werden,
ist eine Erdschluss-Schutzeinrichtung vorgeschrieben.
• Die Installation muss die Thermon-Anforderungen (einschließlich
Formular PN 50207U für Ex-Systeme) erfüllen und in
Übereinstimmung mit den Vorschriften der Norm EN IEC
60079-14 für Gefahrenzonen (wo anwendbar), sowie allen
anderen anwendbaren nationalen oder lokalen Vorschriften
vorgenommen werden.
• Bauteilzulassungen und Leistungsangaben gelten nur bei
Verwendung von Teilen, die von Thermon gelistet wurden.
13
• Vor dem Öffnen der Abdeckung müssen alle Spannungsquellen
abgeschaltet werden.
• Vermeiden Sie elektrostatische Ladungen. Reinigen Sie das
Gerät nur mit einem feuchten Tuch.
• Vor und während der Installation müssen die Enden des
Heizkabels und der Komponenten des Kits trocken sein.
• Der Mindest-Biegeradius des Heizkabels ist 32 mm
(ausgenommen HPT (57 mm) und FP (19 mm)).
• Personen, die diese Produkte installieren, sind verant-
wortlich für die Einhaltung aller geltenden Sicherheits- und
Gesundheitsrichtlinien. Während der Installation sollte
angemessene persönliche Schutzausrüstung (PSA) getragen
werden. Sollten Sie zusätzliche Fragen haben, kontaktieren Sie
bitte Thermon.
Benötigte Werkzeuge . . .
Zertifizierungen/Zulassungen . . .
Gehäuse...
IP66 -60 °C ≤ Ta ≤ +55 °C
Temperaturfühler...
IP66 -48 °C ≤ Ta ≤ +55 °C
Gewöhnliche und gefährliche Standorte
FMG 10.0022X Ex db eb IIC T4–T6, Ex tb IIIC T135°C–T85°C
1725
II 2 GD Ex db eb IIC T4–T6, Ex tb IIIC T135°C–T85°C FM 10ATEX0058X
2
193 mm
3 mm
8 mm
Terminator-LN-Werkzeug
(separat bestellen)
19 mm
29 mm
22 mm
33 mm
23 mm
50 mm
