Thermon Terminator ZP-PTD100-WP Installationsverfahren Seite 4

Temperaturfühler-anschlusskit

Werbung

Terminator
TM

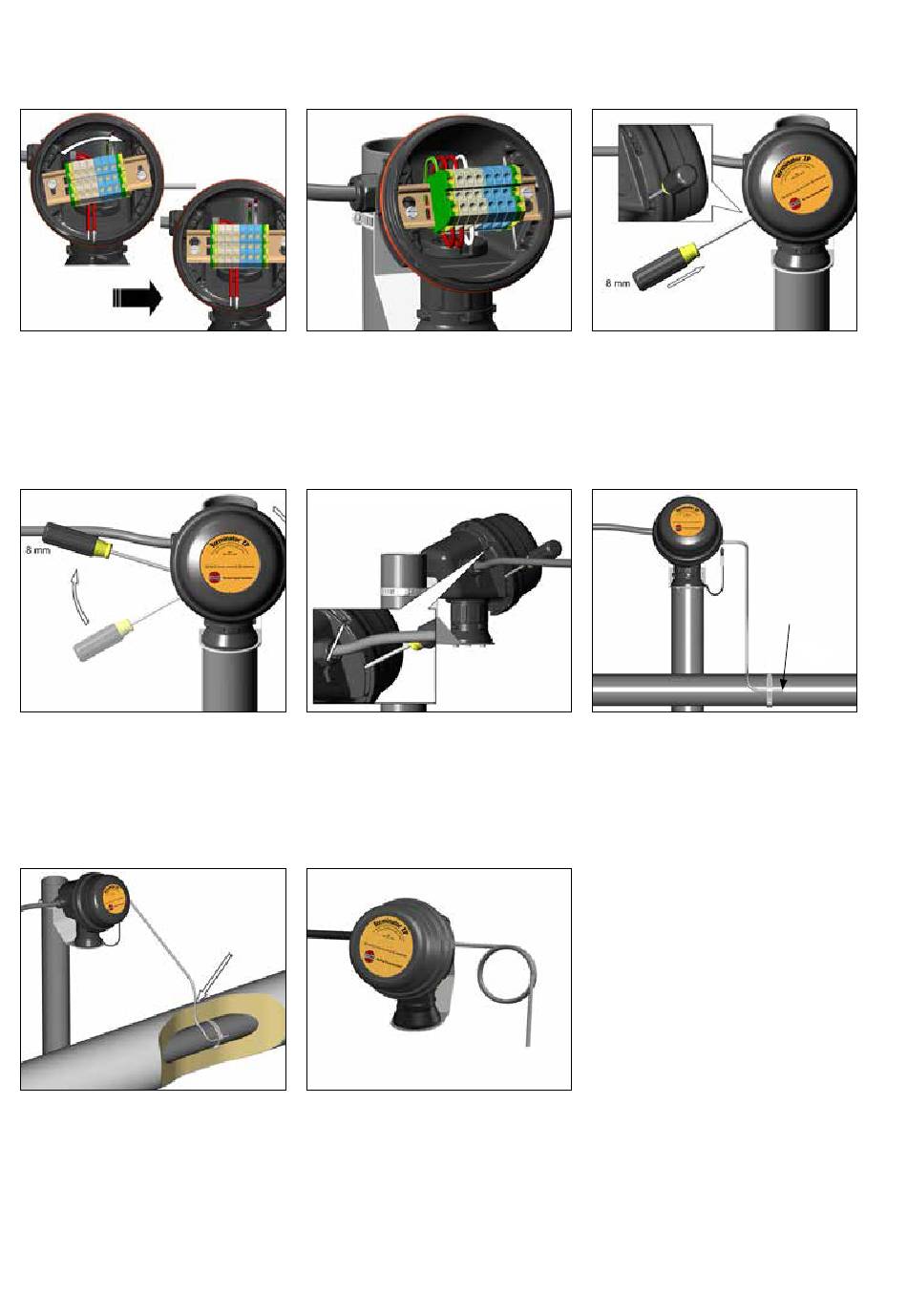

9.
Installieren Sie die Express-Anschlussleisten
und ziehen Sie ggf. die Schrauben fest.
12.
Benutzen Sie die Schraubendreher-
Ratsche im Anschlusskasten-Deckel. Der
Deckel dreht sich um 30°.
15.
Dichten Sie die Durchführung des Tem-
peraturfühlers durch die Isolations-hülle ab.
ZP-PTD100-WP
10.
Führen Sie die Systemverdrahtung
durch. Die Schrauben des Terminals
sollten mit einem Anzugsmoment von
1,4 Nm (12,4 lb-in) festgezogen werden.
Verdrahtungsdetails siehe Seite 5.
13.
Deckel-Verriegelungsmechanismus
vollständig eingerastet. Um den Deckel
abzunehmen, führen Sie die Schritte 11
und 12 in umgekehrter Reihenfolge durch.
16.
Für Umgebungstemperaturregelungen
sollte sich der Fühler an der kältesten
Stelle der Umgebung befinden und
keinem direkten Sonnenlicht oder anderen
Wärmequellen ausgesetzt sein.
INSTALLATIONSVERFAHREN
11.
14.
4
Setzen Sie den Anschlusskasten-Deckel
auf und ziehen Sie ihn mit der Hand fest.
Führen Sie einen Schraubendreher in
den Ratschenschlitz an der Seite des
Anschlusskasten-Unterteils ein.
Temperaturfühler
Montieren Sie den Temperaturfühler
mit Hilfe eines Rohrbandes fest auf das
Rohr. Stellen Sie sicher, dass die gesamte
Länge des Fühlers in engem Kontakt mit
dem Rohr steht. Der Temperaturfühler
sollte mindestens 90° des Umfangs des
Heizkabels überdecken.
