Terminator
TM

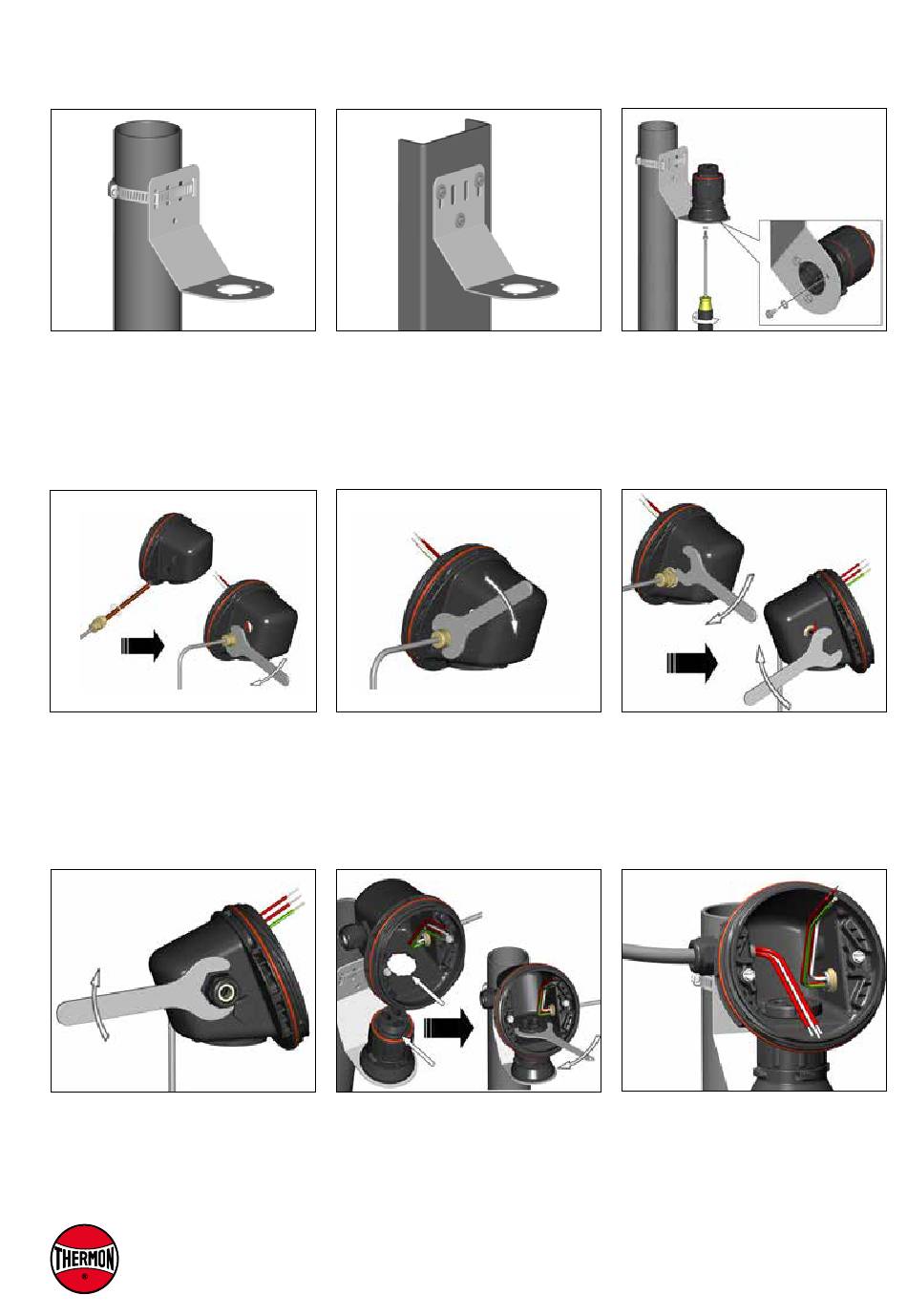

1a.
Befestigungsmethode 1: Fixieren Sie
den Wandhalterungs-Winkel mit dem
Rohrband auf der Montagefläche.
3.
Geben Sie die M20-Dichtscheibe auf die
Anschlussverschraubung des Temperatur-
fühlers. Führen Sie die Zuleitungen des
Temperaturfühlers durch den Einlass mit
Gewinde M20. Schrauben Sie die Anschluss-
verschraubung auf den Anschlusskasten.
6.
Installieren Sie die M25-Einspeisever-
schraubung in den M25-Einlass (vom
Kunden bereitgestellt).
Die Begleitheizungsspezialisten
ZP-PTD100-WP
1b.
Befestigungsmethode 2: Fixieren Sie den
Wandhalterungs-Winkel mit Schrauben,
Beilagscheiben und Muttern (vom Kunden
bereitgestellt) auf der Montagefläche.
4.
Vergewissern Sie sich, dass der Temperatur-
fühler vollständig in die Anschlussver-
schraubung eingeführt ist. Ziehen Sie
die Anschlussverschraubung fest.
7.
Montieren Sie den Anschlusskasten-Unter-
teil auf den Schnellanschluss. Stellen Sie
sicher, dass die Schlitze korrekt an der
Unterseite des Anschlusskastens ausge-
richtet sind. Ziehen Sie die Mutter mit dem
Terminator-LN-Werkzeug fest. Bei horizon-
taler Montage müssen die Anschluss-
öffnungen nach unten zeigen.
®
INSTALLATIONSVERFAHREN
2.
5.
8.
3
Montieren Sie den Schnellanschluss mit den
M5-Schrauben und -Schraubensicherungen
auf die Halterung.
Setzen Sie in die verbleibenden M20-
Gewinde-Einlässe M20-Blindstopfen ein.
Installieren Sie die Steuerungsdrähte (vom
Benutzer bereitgestellt; max. 6 mm²). Es
werden 3-polige Kabel (für einen Fühler)
bzw. 6-polige Kabel (für zwei Fühler) mit
geerdetem Schirmungs-Schutzgeflecht
empfohlen.
