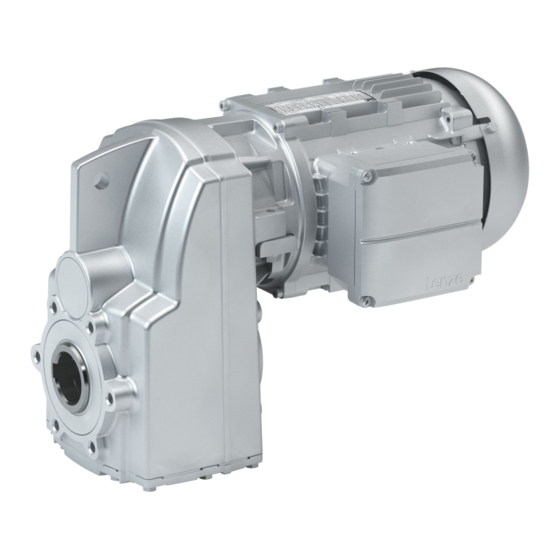

Servo-Flach-Getriebemotor g500-S / m850

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenze g500-S

Inhaltszusammenfassung für Lenze g500-S

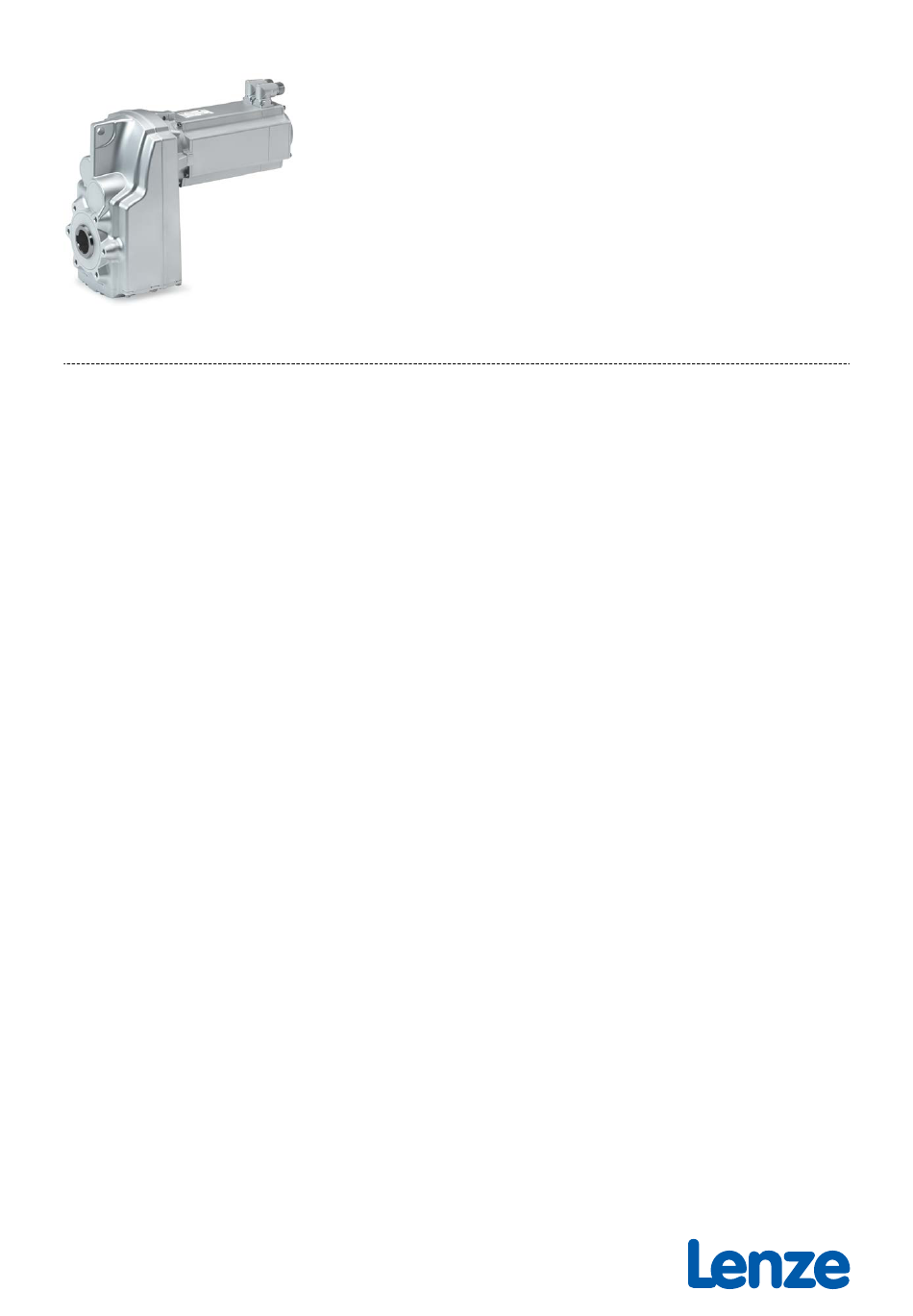

  • Seite 1 Projektierung DE Servogetriebemotoren Servo-Flach-Getriebemotor g500-S / m850...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Über dieses Dokument Dokumentbeschreibung Weiterführende Dokumente Schreibweisen und Konventionen Produktinformation Produktbeschreibung Identifizierung der Produkte Ausstattung Der Baukasten Informationen zur Projektierung Sicherheitshinweise Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Restgefahren Antriebsauslegung Abschließende Projektierung Umweltbedingungen Einbaufreiräume Informationen zur mechanischen Installation Wichtige Hinweise Transport Aufstellung Informationen zur elektrischen Installation...
  • Seite 4 Inhalt Produkterweiterungen Drehmomentstützen Wellenabdeckungen Motoranschluss Anschluss über Steckverbinder ICN Bremsen Federkraftbremsen Rückführungen Resolver Absolutwertgeber Temperaturüberwachungen Temperaturfühler PT1000 Produktcodes Motordaten Bemessungsdaten Inverter-Netzanschluss 400 V, selbstbelüftet Drehmomentkennlinien Anhang Wissenswertes Approbationen/Richtlinien Betriebsarten des Motors Schutzarten...

  • Seite 5: Über Dieses Dokument

    Beachten Sie die Hinweise in den folgenden Kapiteln: ▶ Sicherheitshinweise ^ 18 ▶ Informationen zur mechanischen Installation ^ 34 ▶ Informationen zur elektrischen Installation ^ 35 Weiterführende Dokumente Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Inter- net: http://www.lenze.com à Download...

  • Seite 6: Schreibweisen Und Konventionen

    Über dieses Dokument Schreibweisen und Konventionen Schreibweisen und Konventionen Zur Unterscheidung verschiedener Arten von Informationen werden in diesem Dokument Konventionen verwendet. Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Beispiel: 1 234.56 Warnhinweise UL-Warnhinweise Werden in englischer und französischer Sprache verwendet. UR-Warnhinweise Textauszeichnung Engineering Tools...

  • Seite 7: Produktinformation

    Hohe Genauigkeit bei axialem Abtrieb sorgt für beste Effizienz • Servo-Synchronmotoren m850 als Basis für Getriebemotoren In einem Leistungsbereich von 2.0 bis 9.2 kW bietet Lenze einen einfachskalierbaren Baukas- ten an Servomotoren. Die Antriebe sind für den gesteuerten oder geregelten Servo-Inverter-Betrieb bestimmt.

  • Seite 8: Identifizierung Der Produkte

    Produktinformation Identifizierung der Produkte Identifizierung der Produkte Produktname Getriebe Getriebeart Produktreihe Ausführung Bemessungsdrehmoment Nm Produkt g500-S130 g500-S220 g500-S400 g500-S660 Flachgetriebe g500 g500-S950 2100 g500-S2100 3100 g500-S3100 4500 g500-S4500 Produktname Motor Produktreihe Ausführung Flanschhöhe Baulänge Bemessungsdrehzahl Motor r/min S (kurz) 3960 m850-S120/S3960 M (mittel) 3960...

  • Seite 9: Ausstattung

    Produktinformation Ausstattung Ausstattung Temperaturüberwachung Entlüftung (je nach Einbaulage) Öleinfüllschraube Motoranschluss (je nach Einbaulage) Ölkontrollschraube (je nach Einbaulage) Drehmomentstütze Kühlung Rückführung Drehmomentstütze Federkraftbremse Abtriebswelle Ölablassschraube (je nach Einbaulage) Gehäuseausführung...

  • Seite 10: Der Baukasten

    Produktinformation Der Baukasten Der Baukasten Fettgedruckte Werte sind Standardausführungen. Nicht fettgedruckte Werte sind mögliche Erweiterungen, teilweise mit Aufpreis. Getriebemotoren bis 660 Nm Getriebe g500-S130 g500-S220 g500-S400 g500-S660 Motorzuordnung min. m850-S120 m850-S120 m850-S120 m850-S120 Motorzuordnung max. m850-S120 m850-S140 m850-S140 m850-S190 Technische Daten Abtriebsdrehmoment max.
  • Seite 11 Produktinformation Der Baukasten Getriebemotoren 950 Nm bis 4500 Nm Getriebe g500-S950 g500-S2100 g500-S3100 g500-S4500 Motorzuordnung min. m850-S120 m850-S120 m850-S120 m850-S120 Motorzuordnung max. m850-S190 m850-S190 m850-S190 m850-S190 Technische Daten Abtriebsdrehmoment max. 2100 3100 4500 Antriebsdrehmoment min. Antriebsdrehmoment max. Einbaulage Standard A/B/C/D/E/F Kombiniert Farbe Grundiert...
  • Seite 12 Produktinformation Der Baukasten Ausführungen am Abtrieb HINWEIS Bitte beachten Sie die verfügbaren Getriebeausführungen! Getriebeausführungen g500-S130 ... S660 Hohlwelle, ohne Fuß Ohne Zentrierung (HDR) Mit Zentrierung (HCR) Flansch mit Durchgangsbohrungen (HCK) Hohlwelle, mit Fuß Ohne Zentrierung (HBR) Hohlwelle mit Schrumpfscheibe, ohne Fuß Ohne Zentrierung (SDR) Mit Zentrierung (SCR) Flansch mit Durchgangsbohrungen (SCK)

  • Seite 13: Vollwelle, Ohne Fuß

    Produktinformation Der Baukasten Vollwelle, ohne Fuß Ohne Zentrierung (VDR) Mit Zentrierung (VCR) Flansch mit Durchgangsbohrungen (VCK) Vollwelle, mit Fuß Ohne Zentrierung (VBR) Getriebeausführungen g500-S950 ... S4500 Hohlwelle, mit Fuß Ohne Zentrierung (HBR) Mit Zentrierung (HAR) Flansch mit Durchgangsbohrungen (HAK)

  • Seite 14: Ausführungen Am Antrieb Motoranschluss

    Produktinformation Der Baukasten Hohlwelle mit Schrumpfscheibe, mit Fuß Ohne Zentrierung (SBR) Mit Zentrierung (SAR) Flansch mit Durchgangsbohrungen (SAK) Vollwelle, mit Fuß Ohne Zentrierung (VBR) Mit Zentrierung (VAR) Flansch mit Durchgangsbohrungen (VAK) Ausführungen am Antrieb Motoranschluss Steckverbinder ICN Hybrid-Steckverbinder ICN für Ein- Kabel-Technik Kühlung: Selbstbelüftet Rückführung...
  • Seite 15 Produktinformation Der Baukasten Einbaulagen Getriebemotoren In den nachfolgenden Grafiken ist der Steckverbinder in der Lage 2 farblich gekennzeichnet. Ändert sich die Einbaulage (A … F), werden die Steckverbinder- bzw. Klemmenkastenlagen (2 … 5) entsprechend mit gedreht. Zur Variantenreduzierung können die Getriebe auch in kombinierter Einbaulage bestellt wer- den: g500-S130 ...
  • Seite 16 Produktinformation Der Baukasten Steckverbinder/Klemmenkasten Die Steckverbinder- bzw. Klemmenkastenlage (2 ... 5) muss in Abhängigkeit der Einbaulage angegeben werden. Schrumpfscheibe Bei Bestellung die Schrumpfscheibenlage 1 oder 6 angeben. Flansch und Schrumpfscheibe sind nicht in der gleicher Lage möglich.

  • Seite 17: Informationen Zur Projektierung

    Mit dem »Drive Solution Designer« können Sie die Antriebsauslegung schnell und mit einer hohen Qualität ausführen. Die Software beinhaltet fundiertes und in der Praxis erprobtes Wis- sen über Antriebsanwendungen und mechatronische Antriebskomponenten. Bitte sprechen Sie Ihre zuständige Lenze Vertriebsgesellschaft an.

  • Seite 18: Sicherheitshinweise

    Informationen zur Projektierung Sicherheitshinweise Vorhersehbarer Fehlgebrauch Sicherheitshinweise Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen und Sicherheitshinweise miss- achten, kann dies zu schweren Personenschäden und Sachschäden führen! Beachten Sie die Vorgaben der beiliegenden und zugehörigen Dokumentation. Dies ist Voraus- setzung für einen sicheren und störungsfreien Betrieb, sowie für das Erreichen der angegebe- nen Produkteigenschaften.

  • Seite 19: Restgefahren

    Informationen zur Projektierung Sicherheitshinweise Restgefahren Restgefahren Auch wenn gegebene Hinweise beachtet und Schutzmaßnahmen angewendet werden, kön- nen Restrisiken verbleiben. Die genannten Restgefahren muss der Anwender in der Risikobeurteilung für seine Maschine/ Anlage berücksichtigen. Nichtbeachtung kann zu schweren Personenschäden und Sachschäden führen! Personenschutz Eine sicherheitstechnische Funktionen stellt das Produkt nicht zur Verfügung.
  • Seite 20 Informationen zur Projektierung Sicherheitshinweise Restgefahren Getriebeschutz Zu hohe Drehmomente führen zum Bruch der Getriebewelle. • Die in dieser Dokumentation angegebenen maximalen Abtriebsdrehmomente nicht überschreiten. Zu hohe Antriebsdrehzahlen führen zu erhöhen Temperaturen. • Die in dieser Dokumentation angegebenen maximalen Antriebsdrehzahlen nicht über- schreiten.

  • Seite 21: Antriebsauslegung

    Dauerdrehmomentes der Kombination aus Motor und Getriebe. Die Angabe der thermischen Grenzdrehzahl ist dabei als Empfehlung zu verstehen. Die mittlere Drehzahl des Antriebs sollte die angegebenen Werte nicht überschreiten. Bei komplexen oder grenzlastigen Auslegungen wenden Sie sich bitte an ihre Lenze-Niederlassung...

  • Seite 22: Einsatzbedingungen Prüfen

    Informationen zur Projektierung Antriebsauslegung Ablaufplan S1-Betrieb S2-,S3 und S6-Betrieb Einsatzbedingungen prüfen Erforderliche Eingangsgrößen festlegen Korrekturfaktoren ermitteln Betriebsarten und Einschaltdauer ED Betriebsarten und Einschaltdauer ED Umgebungstemperatur und Aufstellhöhe Umgebungstemperatur und Aufstellhöhe Einbaulage Einbaulage Mittlere Drehzahlausnutzung Mittlere Drehzahl Getriebe anhand der wirkenden Kräfte bestimmen Getriebewirkungsgrad festlegen Erforderliche Getriebebelastbarkeit bestimmen Erforderliche Antriebsleistung berechnen...

  • Seite 23: Korrekturfaktoren Ermitteln

    50 °C 0.92 0.85 0.76 0.70 60 °C 0.84 0.78 0.69 0.64 Einbaulage Getriebe Einbaulage Korekturfaktor g500-H 1.00 0.80 0.80 0.70 1.00 1.00 g500-S 1.00 0.80 0.85 0.70 0.90 0.80 g500-B 1.00 0.80 0.80 0.70 0.80 0.80 4Einbaulagen ^ 15...

  • Seite 24: Produkt Anhand Der Kräfte Bestimmen

    Max. Abtriebsdrehmoment Getriebe Max. Abtriebsdrehmoment 2,GN 2,GN g500-S130 ≤ 130 g500-S950 ≤ 950 g500-S220 ≤ 220 g500-S2100 ≤ 2100 g500-S400 ≤ 400 g500-S3100 ≤ 3100 g500-S660 ≤ 660 g500-S4500 ≤ 4500 Getriebewirkungsgrad festlegen Getriebe Getriebewirkungsgrad η g500-S 2-stufig 0.96 3-stufig 0.95...

  • Seite 25: Bestimmung Der Erforderlichen Getriebebelastbarkeit

    Informationen zur Projektierung Antriebsauslegung Bestimmung der erforderlichen Getriebebelastbarkeit Erforderlichen Belastungsfaktor bei Laufzeit t festlegen Laufzeit t ≤ 10 % Belastungsfaktor k aus Diagramm berücksichtigen Laufzeit t > 10 % Intensität k aus Berechnung berücksichtigen Intensität berechnen keine Wechsellast L,max bei Wechsellast x 1.4 L,max Belastungsfaktor k...
  • Seite 26 Informationen zur Projektierung Antriebsauslegung Bestellangaben Übersetzung i Getriebemotor Beispiel 3.267 g500-H140 m850-S120/S3960 Beispiel 3.661 g500-S130 m850-S120/S3960 Beispiel 4.889 g500-B240 m850-S120/S3960 Betriebsarten S2, S3 und S6 Berechnung der erforderlichen Antriebsleistung Berechnung Ergebnis Einheit Abtriebsdrehmoment ≥ M / (k Abtriebsdrehzahl ≥ (n ) / (k r/min Antriebsleistung...

  • Seite 27: Abschließende Projektierung Umweltbedingungen

    Verschiedene Oberflächenbeschichtungen sorgen auch bei hoher Luftfeuchtigkeit, Außenauf- stellung oder athmosphärischen Verunreinigungen für eine sichere Funktion. Der Farbton des Decklacks kann nach "RAL Classic" gewählt werden. Für die Ausführung OKS-XL (extra Large) ist eine Überprüfung durch Ihre zustän- digen Lenze-Niederlassung erforderlich. Oberflächen- und Kor- Anwendungen Produkt g500...

  • Seite 28: G500-S130

    Informationen zur Projektierung Abschließende Projektierung Umweltbedingungen Schmierstoffe Bei Umgebungstemperaturen < -20 °C bzw. > +40 °C bitten wir um Rücksprache mit Ihrer zuständigen Lenze Vertriebsgesellschaft Folgende Getriebe sind auf Lebensdauer geschmiert: g500-S130 • Empfohlene Schmierstoffe: Schmierstoff CLP HC 220 CLP HC 320...

  • Seite 29: Einbaufreiräume

    Informationen zur Projektierung Abschließende Projektierung Einbaufreiräume Einbaufreiräume Entlüftung Bei den Getrieben g500-S130 … S220 sind keine Entlüftungsmaßnahmen erfor- derlich. Das Getriebe g500-S220 kann optional mit Entlüftungselement bestellt werden. Ab g500-S400 werden die Getriebe grundsätzlich mit Entlüftungselementen aus- geliefert. Getriebe in kombinierter Einbaulage Zur Variantenreduzierung können die Getriebe auch in kombinierter Einbaulage bestellt wer- den: g500-S130 ...

  • Seite 30: Abschließende Projektierung Einbaufreiräume

    Informationen zur Projektierung Abschließende Projektierung Einbaufreiräume g500-S220 ... S660 Einbaulage A Einbaulage B Einbaulage C Einfüllung und Entlüftung ③④ ② ② Kontrolle ② ③ Ablass ② g500-S220 ② g500-S400 ③ g500-S660 ④...
  • Seite 31 Informationen zur Projektierung Abschließende Projektierung Einbaufreiräume Einbaulage D Einbaulage E Einbaulage F Einfüllung und Entlüftung Kontrolle Ablass...

  • Seite 32: G500-S950

    Informationen zur Projektierung Abschließende Projektierung Einbaufreiräume g500-S950 ... S4500 Einbaulage A Einbaulage B Einbaulage C Einfüllung und Entlüftung Kontrolle Ablass...
  • Seite 33 Informationen zur Projektierung Abschließende Projektierung Einbaufreiräume Einbaulage D Einbaulage E Einbaulage F Einfüllung und Entlüftung Kontrolle ⑤ Ablass g500-S3100 ⑤...

  • Seite 34: Informationen Zur Mechanischen Installation

    • 4Umweltbedingungen ^ 27 Umgebungsmedien − insbesondere chemisch aggressive − können Wellendichtringe, Lacke • und Kunststoffe angreifen. Halten Sie bei Bedarf Rücksprache mit Ihrer zuständigen Lenze- Niederlassung. Transport Für einen sachgemäßen Umgang sorgen. • Auf sicher montierte Bauteile kontrollieren. Lose Bauteile sichern oder entfernen.

  • Seite 35: Informationen Zur Elektrischen Installation

    Der Hersteller der Anlage oder Maschine ist verantwortlich für die Einhaltung der im • Zusammenhang mit der EMV-Gesetzgebung geforderten Grenzwerte. Vorbereitung Die Hinweise für den elektrischen Anschluss finden Sie in der beigefügten Mon- tageanleitung. EMV-gerechte Verdrahtung Die EMV-gerechte Verdrahtung ist ausführlich beschrieben in der Dokumenta- tion der Lenze-Inverter.

  • Seite 36: Technische Daten

    • HINWEIS Bei anderen Einsatzbedingungen können die erreichbaren Werte von den genannten abwei- chen. ▶ Bei extremen Einsatzbedingungen fragen Sie bitte Ihre zuständige Lenze Vertriebsgesell- schaft. Thermische Grenzleistung Die thermische Grenzleistung, definiert durch den Wärmehaushalt, begrenzt die zulässige Getriebe-Dauerleistung. Sie wird beeinflusst durch: die Planschverluste im Schmierstoff.

  • Seite 37: Normen Und Einsatzbedingungen

    TP TC 020/2011 Eurasische Konformität: Elektromagnetische Verträglichkeit von technischen Erzeugnissen Approbation cULus UL 1004-1 für USA und Kanada (Anforderungen der CSA 22.2 No.100) UL 1004-6 Servomotor, Lenze File No. E210321 Personenschutz und Geräteschutz Schutzart IP54 EN 60034-5 Selbstbelüftet IP65 EN 60034-5 Selbstbelüftet...

  • Seite 38: Daten Im Überblick

    Technische Daten Daten im Überblick Daten im Überblick In den nachfolgenden Tabellen sind die wichtigsten Daten des Getriebes enthalten. Die angegebenen Daten für Drehzahl, Drehmoment und Leistung sind gültig bei Antriebsdrehzahl n = 1400 r/min • Betriebsfaktor c= 1.0 • Die Angaben zur Max.
  • Seite 39 Technische Daten Daten im Überblick g500-S220, 2-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 6.80 3.840 2360 5.19 5.267 2650 4.91 6.767 2900 4.28 7.667 3050 3.58 9.280 3250...
  • Seite 40 Technische Daten Daten im Überblick g500-S660, 2-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 13.05 3.920 3320 10.91 5.376 3580 13.05 6.417 3660 9.17 6.880 3690 12.26 7.311 3720...
  • Seite 41 Technische Daten Daten im Überblick g500-S950, 2-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 13.33 4.380 8430 11.59 5.391 9100 10.86 6.038 3472 9490 8.14 7.702 1240 10300 13.33...
  • Seite 42 Technische Daten Daten im Überblick g500-S2100, 2-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 26.58 4.593 10430 22.40 6.029 2279 11540 20.51 6.870 12110 17.97 8.272 3127 12980 1663...
  • Seite 43 Technische Daten Daten im Überblick g500-S2100, 3-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 1945 7.45 40.056 15700 2050 7.06 44.515 12019 15700 2050 5.72 54.933 15700 2050 5.15...
  • Seite 44 Technische Daten Daten im Überblick g500-S3100, 2-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 26.58 4.951 2847 14000 22.40 6.499 3139 15000 1005 20.51 7.406 16000 1061 17.97 8.917...
  • Seite 45 Technische Daten Daten im Überblick g500-S3100, 3-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 2958 9.62 47.159 12733 19800 3054 8.79 53.330 14399 19800 3100 7.35 64.676 14552 19800...
  • Seite 46 Technische Daten Daten im Überblick g500-S4500, 2-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 1076 33.07 4.914 2457 16500 1190 27.89 6.450 18500 1232 26.39 7.056 19000 1958 33.07...
  • Seite 47 Technische Daten Daten im Überblick g500-S4500, 3-stufig Abtriebsdrehzahl Max. Abtriebsdreh- Max. Antriebsleis- Übersetzung Zähnezahl Max. Radialkraft Verdrehspiel moment tung Standard 2,max 1,max rad,max ± 20 % r/min arcmin 4150 16.71 38.090 49708 1305 30000 4291 15.48 42.520 18496 30000 4500 13.08 52.794 9503...

  • Seite 48: Radial- Und Axialkräfte

    Technische Daten Radial- und Axialkräfte Radial- und Axialkräfte Zulässige Radialkraft Für die Berechnung der zulässigen Radialkraft muss der Lastangriffsbeiwert f berücksichtigt werden: rad, zul rad,max Zulässige Axialkraft Liegt keine Radialkraft vor, ist die max. zulässige Axialkraft 50 % vom Tabellenwert F rad,max = 0.5 x F ax, zul...
  • Seite 49 Einbaulage, Drehrichtung) berechnet wurden. Die Werte wurden mit einer Belastbarkeit von c= 1.3 und einer Antriebsdrehzahl von 1400 r/min berechnet. Bei abweichenden Einsatzbedingungen können zum Teil deutlich höhere Kräfte übertragen werden. Bitte halten Sie dann Rücksprache mit Lenze-Niederlassung. Bei Hohlwelle mit Schrumpfscheibe (SAR/SBR/SCR/SDR/SAK/SCK) ist eine Über- prüfung durch Lenze erforderlich.

  • Seite 50: Auswahltabellen

    Technische Daten Auswahltabellen Auswahltabellen Hinweise zu den Auswahltabellen Die Auswahltabellen stellen die verfügbaren Kombinationen aus Getriebe, Stufenzahl, Über- setzung und Motor für die Einbaulage A dar. Sie dienen nur der groben Orientierung. Die folgende Legende zeigt den Aufbau der Auswahltabellen: Beispiel Erläuterung Inverter-Netzanschluss 400 V, selbstbelüftet...

  • Seite 51: Inverter-Netzanschluss 400 V, Selbstbelüftet

    Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverter-Netzanschluss 400 V, selbstbelüftet 2 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 17.0 1082 52.0 8.063 3.661 S130 S120/S3960 21.0 64.0 9.407 4.579 S400 S120/S3960 23.0 71.0 7.387 5.021 S130 S120/S3960 25.0 74.0 8.044 5.267...
  • Seite 52 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 6.631 24.967 S130 S120/S3960 7.147 25.056 S660 S120/S3960 6.870 25.308 S400 S120/S3960 8.330 25.511 S950 S120/S3960 6.709 26.422 S220 S120/S3960 6.669 28.233 S130 S120/S3960 7.109 28.548...
  • Seite 53 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 50.5 50.5 7.134 78.375 S950 S120/S3960 49.8 49.8 6.730 79.545 S660 S120/S3960 46.3 1184 46.3 8.404 85.468 S2100 S120/S3960 44.5 44.5 6.665 89.048 S660 S120/S3960 44.3...
  • Seite 54 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 2.9 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 28.0 84.0 20.860 3.339 S400 S140/S3240 32.0 97.0 18.296 3.840 S220 S140/S3240 38.0 18.607 4.579 S400 S140/S3240 43.0 17.244 5.267 S220 S140/S3240 44.0 20.964 5.376...
  • Seite 55 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 16.096 22.400 S400 S140/S3240 16.020 23.000 S220 S140/S3240 16.347 25.056 S660 S140/S3240 16.070 25.308 S400 S140/S3240 17.530 25.511 S950 S140/S3240 21.193 28.275 S2100 S140/S3240 16.309 28.548...
  • Seite 56 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 42.1 1911 42.1 17.632 76.907 S2100 S140/S3240 41.5 1941 41.5 17.846 78.128 S2100 S140/S3240 41.3 41.3 16.334 78.375 S950 S140/S3240 39.1 2057 39.1 18.118 82.769 S3100...
  • Seite 57 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 3.1 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 24.0 1186 94.0 17.560 3.339 S400 S120/M3960 26.0 1082 63.0 13.963 3.661 S130 S120/M3960 28.0 1031 14.996 3.840 S220 S120/M3960 33.0 15.307 4.579 S400 S120/M3960...
  • Seite 58 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 12.720 23.000 S220 S120/M3960 12.632 23.048 S130 S120/M3960 97.8 12.531 24.967 S130 S120/M3960 13.047 25.056 S660 S120/M3960 12.770 25.308 S400 S120/M3960 14.230 25.511 S950 S120/M3960 12.609...
  • Seite 59 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 51.5 2050 51.5 14.332 76.907 S2100 S120/M3960 50.7 2050 50.7 14.546 78.128 S2100 S120/M3960 50.5 50.1 13.034 78.375 S950 S120/M3960 49.8 49.8 12.630 79.545 S660 S120/M3960...
  • Seite 60 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 2402 11.7 2050 11.7 12.597 339.584 S2100 S120/M3960 2544 11.0 3100 11.0 12.611 359.758 S3100 S120/M3960 2585 10.8 3962 10.8 12.808 365.500 S4500 S120/M3960 2877 3100...
  • Seite 61 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 3.7 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 29.0 1186 23.360 3.339 S400 S120/L3960 34.0 1031 20.796 3.840 S220 S120/L3960 34.0 1010 27.001 3.920 S660 S120/L3960 40.0 21.107 4.579 S400 S120/L3960 46.0 19.744...
  • Seite 62 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 33.890 20.041 S3100 S120/L3960 18.536 20.300 S220 S120/L3960 18.692 20.659 S400 S120/L3960 19.289 21.933 S660 S120/L3960 20.774 21.933 S950 S120/L3960 18.596 22.400 S400 S120/L3960 32.583 22.663...
  • Seite 63 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 58.1 1157 58.1 19.459 68.162 S2100 S120/L3960 56.5 54.0 18.843 70.037 S950 S120/L3960 56.3 2050 56.3 20.379 70.302 S2100 S120/L3960 55.3 49.9 18.934 71.644 S950 S120/L3960...
  • Seite 64 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 4.8 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 45.0 35.260 3.339 S400 S140/M3240 52.0 32.696 3.840 S220 S140/M3240 53.0 38.901 3.920 S660 S140/M3240 62.0 33.007 4.579 S400 S140/M3240 72.0 31.644 5.267 S220 S140/M3240...
  • Seite 65 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 1040 45.790 20.041 S3100 S140/M3240 30.436 20.300 S220 S140/M3240 30.592 20.659 S400 S140/M3240 31.189 21.933 S660 S140/M3240 32.674 21.933 S950 S140/M3240 30.496 22.400 S400 S140/M3240 1176...
  • Seite 66 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 47.5 1435 47.5 31.359 68.162 S2100 S140/M3240 46.3 46.2 30.743 70.037 S950 S140/M3240 46.1 2050 46.1 32.279 70.302 S2100 S140/M3240 45.2 41.9 30.834 71.644 S950 S140/M3240...
  • Seite 67 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 5 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 61.0 69.601 3.920 S660 S190/S3000 68.0 73.917 4.380 S950 S190/S3000 83.0 66.064 5.376 S660 S190/S3000 84.0 70.048 5.391 S950 S190/S3000 94.0 90.032 6.029 S2100 S190/S3000...
  • Seite 68 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 62.630 25.511 S950 S190/S3000 1821 80.202 26.437 S4500 S190/S3000 1914 71.508 27.785 S3100 S190/S3000 1610 66.293 28.275 S2100 S190/S3000 61.409 28.548 S660 S190/S3000 62.563 28.548 S950...
  • Seite 69 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 1307 35.1 2050 35.1 62.704 85.468 S2100 S190/S3000 1385 33.1 3100 33.1 62.932 90.546 S3100 S190/S3000 1419 32.3 4500 32.3 64.877 92.825 S4500 S190/S3000 1431 32.1...
  • Seite 70 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 5.9 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 56.0 49.760 3.339 S400 S140/L3240 66.0 53.401 3.920 S660 S140/L3240 74.0 57.717 4.380 S950 S140/L3240 77.0 47.507 4.579 S400 S140/L3240 91.0 49.864 5.376 S660 S140/L3240...
  • Seite 71 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 45.131 18.286 S400 S140/L3240 1419 83.354 18.286 S4500 S140/L3240 1461 63.670 18.822 S3100 S140/L3240 1355 56.103 18.917 S2100 S140/L3240 45.754 19.250 S660 S140/L3240 47.288 19.600 S950...
  • Seite 72 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 54.8 1957 54.8 47.559 59.156 S3100 S140/L3240 1012 54.1 1657 54.1 46.454 59.927 S2100 S140/L3240 1015 53.1 2050 48.7 47.672 61.049 S2100 S140/L3240 1065 50.6 38.1...
  • Seite 73 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 7.5 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 91.0 125.901 3.920 S660 S190/M3000 130.217 4.380 S950 S190/M3000 122.364 5.376 S660 S190/M3000 126.348 5.391 S950 S190/M3000 146.332 6.029 S2100 S190/M3000 124.606 6.038 S950 S190/M3000...
  • Seite 74 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 117.747 25.056 S660 S190/M3000 118.930 25.511 S950 S190/M3000 2106 136.502 26.437 S4500 S190/M3000 2251 127.808 27.785 S3100 S190/M3000 1786 122.593 28.275 S2100 S190/M3000 117.709 28.548 S660...
  • Seite 75 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 1898 36.2 3100 36.2 119.518 82.769 S3100 S190/M3000 1960 35.1 2050 32.3 119.004 85.468 S2100 S190/M3000 2077 33.1 3100 33.1 119.232 90.546 S3100 S190/M3000 2129 32.3...
  • Seite 76 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet 9.2 kW Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 201.301 3.920 S660 S190/L2520 205.617 4.380 S950 S190/L2520 238.051 4.593 S2100 S190/L2520 274.958 4.951 S3100 S190/L2520 197.764 5.376 S660 S190/L2520 201.748 5.391 S950 S190/L2520 221.732...
  • Seite 77 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 193.654 19.250 S660 S190/L2520 195.188 19.600 S950 S190/L2520 2040 208.190 20.041 S3100 S190/L2520 2157 223.327 20.067 S4500 S190/L2520 1824 201.669 20.869 S2100 S190/L2520 193.589 21.933 S660...
  • Seite 78 Technische Daten Auswahltabellen Inverter-Netzanschluss 400 V, selbstbelüftet Inverterbetrieb Getriebemotor Stufenzahl g500- m850- 2, max 2, th r/min r/min kgcm² 3105 27.1 4500 26.4 196.577 92.825 S4500 S190/L2520 3131 26.9 3100 26.2 194.842 93.599 S3100 S190/L2520 3281 25.7 2050 20.1 193.896 98.095 S2100 S190/L2520 3425 24.6...

  • Seite 79: Abmessungen

    Technische Daten Abmessungen Basisabmessungen Abmessungen Basisabmessungen Hinweise zu den Basis-Abmessungen Die folgende Legende zeigt den Aufbau der Maßblätter: Beispiel Erläuterung g500-S130 Getriebe mit Motor Getriebeausführung: Hollwelle, ohne Fuß (HDR/HCR/HCK) Getriebeausführung ^ 12 Motor m850- S120/S3960 S120/M3960 S120/L3960 Tabelleninhalt Erläuterung Gesamtlänge Gesamtlänge des Antriebs ohne Bremse Länge Motor Länge des Motors ohne Bremse...
  • Seite 80 Technische Daten Abmessungen Basisabmessungen g500-S130 Getriebeausführung: Hohlwelle, ohne Fuß (HDR/HCR/HCK) Motor m850- S120/S3960 S120/M3960 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 81 Technische Daten Abmessungen Basisabmessungen g500-S130 Getriebeausführung: Hohlwelle, mit Fuß (HBR) Motor m850- S120/S3960 S120/M3960 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 82 Technische Daten Abmessungen Basisabmessungen g500-S130 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, ohne Fuß (SDR/SCR/SCK) Motor m850- S120/S3960 S120/M3960 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 83 Technische Daten Abmessungen Basisabmessungen g500-S130 Getriebeausführung: Vollwelle, ohne Fuß (VDR/VCR/VCK) Motor m850- S120/S3960 S120/M3960 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 84 Technische Daten Abmessungen Basisabmessungen g500-S130 Getriebeausführung: Vollwelle, mit Fuß (VBR) Motor m850- S120/S3960 S120/M3960 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 85 Technische Daten Abmessungen Basisabmessungen g500-S220 Getriebeausführung: Hohlwelle, ohne Fuß (HDR/HCR/HCK) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 86 Technische Daten Abmessungen Basisabmessungen g500-S220 Getriebeausführung: Hohlwelle, mit Fuß (HBR) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 87 Technische Daten Abmessungen Basisabmessungen g500-S220 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, ohne Fuß (SDR/SCR/SCK) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 88 Technische Daten Abmessungen Basisabmessungen g500-S220 Getriebeausführung: Vollwelle, ohne Fuß (VDR/VCR/VCK) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 89 Technische Daten Abmessungen Basisabmessungen g500-S220 Getriebeausführung: Vollwelle, mit Fuß (VBR) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 90 Technische Daten Abmessungen Basisabmessungen g500-S400 Getriebeausführung: Hohlwelle, ohne Fuß (HDR/HCR/HCK) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 S140/L3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 91 Technische Daten Abmessungen Basisabmessungen g500-S400 Getriebeausführung: Hohlwelle, mit Fuß (HBR) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 S140/L3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 92 Technische Daten Abmessungen Basisabmessungen g500-S400 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, ohne Fuß (SDR/SCR/SCK) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 S140/L3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 93 Technische Daten Abmessungen Basisabmessungen g500-S400 Getriebeausführung: Vollwelle, ohne Fuß (VDR/VCR/VCK) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 S140/L3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 94 Technische Daten Abmessungen Basisabmessungen g500-S400 Getriebeausführung: Vollwelle, mit Fuß (VBR) Motor m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 S140/L3240 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 95 Technische Daten Abmessungen Basisabmessungen g500-S660 Getriebeausführung: Hohlwelle, ohne Fuß (HDR/HCR/HCK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 96 Technische Daten Abmessungen Basisabmessungen g500-S660 Getriebeausführung: Hohlwelle, mit Fuß (HBR) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 97 Technische Daten Abmessungen Basisabmessungen g500-S660 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, ohne Fuß (SDR/SCR/SCK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 98 Technische Daten Abmessungen Basisabmessungen g500-S660 Getriebeausführung: Vollwelle, ohne Fuß (VDR/VCR/VCK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 99 Technische Daten Abmessungen Basisabmessungen g500-S660 Getriebeausführung: Vollwelle, mit Fuß (VBR) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 100 Technische Daten Abmessungen Basisabmessungen g500-S950 Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 101 Technische Daten Abmessungen Basisabmessungen g500-S950 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 102 Technische Daten Abmessungen Basisabmessungen g500-S950 Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...

  • Seite 103: G500-S2100

    Technische Daten Abmessungen Basisabmessungen g500-S2100 Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 104 Technische Daten Abmessungen Basisabmessungen g500-S2100 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 105 Technische Daten Abmessungen Basisabmessungen g500-S2100 Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...

  • Seite 106: G500-S3100

    Technische Daten Abmessungen Basisabmessungen g500-S3100 Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 107 Technische Daten Abmessungen Basisabmessungen g500-S3100 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 108 Technische Daten Abmessungen Basisabmessungen g500-S3100 Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...

  • Seite 109: G500-S4500

    Technische Daten Abmessungen Basisabmessungen g500-S4500 Getriebeausführung: Hohlwelle, mit Fuß (HAR/HBR/HAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 110 Technische Daten Abmessungen Basisabmessungen g500-S4500 Getriebeausführung: Hohlwelle mit Schrumpfscheibe, mit Fuß (SAR/SBR/SAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...
  • Seite 111 Technische Daten Abmessungen Basisabmessungen g500-S4500 Getriebeausführung: Vollwelle, mit Fuß (VAR/VBR/VAK) Motor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 Gesamtlänge Länge Motor Länge Motoranbauten Δ L Motordurchmesser Abstand Motor/Anschluss...

  • Seite 112: Gewichte

    Technische Daten Gewichte Mehrgewichte Gewichte Basisgewichte Gewichte mit Ölfüllung für Einbaulage A, alle Angaben ca. Werte.  beachten! 4Mehrgewichte  ^ 112 2-stufige Getriebe Getriebemotor m850- S120/ S120/ S120/ S140/ S140/ S140/ S190/ S190/ S190/ S3960 M3960 L3960 S3240 M3240 L3240 S3000 M3000 L2520 g500-S130...

  • Seite 113: Produkterweiterungen

    Produkterweiterungen Produkterweiterungen Drehmomentstützen Die Drehmomentabstützung erfolgt in der Regel über den Fuß oder Flansch. Eine weitere einfache Möglichkeit bietet die integrierte Drehmomentstütze am Gehäuse. Die Drehmomentabstützung erfolgt hier nur über einen Punkt und ist unter anderem für Aufsteck- getriebe geeignet. Die passenden Gummipuffer sorgen zudem für einen verspannungsarmen Einbau und fangen leichte Stöße ab.

  • Seite 114: Gummipuffer Für Drehmomentabstützung

    Produkterweiterungen Drehmomentstützen Gummipuffer für Drehmomentabstützung Getriebe Abmessungen Masse g500-S130 11.0 30.0 12.0 2.50 45.0 g500-S220 11.0 30.0 12.0 2.50 45.0 g500-S400 13.0 40.0 12.0 3.00 49.0 g500-S660 13.0 40.0 12.0 3.00 52.0 g500-S950 13.0 40.0 12.0 3.00 56.0 g500-S2100 17.0 50.0 24.0 3.00...

  • Seite 115: Wellenabdeckungen

    Produkterweiterungen Wellenabdeckungen Wellenabdeckungen Die Schrumpfscheibenabdeckung ist zum Schutz gegen Berührung der Schrumpfscheibe vor- gesehen. Die Montage erfolgt über eine Steckverbindung. Ausführung Schrumpfscheibenabdeckung...

  • Seite 116: Schrumpfscheibenabdeckung

    Produkterweiterungen Wellenabdeckungen Schrumpfscheibenabdeckung Getriebe Abmessungen Masse g500-S130 63.0 g500-S220 76.0 g500-S400 90.0 g500-S660 90.0 g500-S950 g500-S2100 g500-S3100 g500-S4500...

  • Seite 117: Motoranschluss

    Technik angeschlossen. Der Anschluss erfolgt über eine Lenze-Hybrid-Systemleitung. Der Vorteil: Die gesamte erforderliche Verdrahtung erfolgt in nur einem Stecker. Zum schnellen und fehlerfreien Anschluss von Lenze-Motoren an Lenze-Inver- tern empfehlen wir die Verwendung von vorkonfektionierten Lenze-Systemlei- tungen. Damit ist eine einwandfreie Funktion und die Einhaltung gesetzlicher Bestimmung wie EMV, UL usw.

  • Seite 118: Motoranschluss Anschluss Über Steckverbinder Icn

    Produkterweiterungen Motoranschluss Anschluss über Steckverbinder ICN Anschluss Leistung und Bremse Steckverbinder ICN-M23 für Motor: m850-S120/S3960 m850-S140/S3240 m850-S190/S3000 m850-S120/M3960 m850-S140/M3240 m850-S120/L3960 Steckerbelegung ICN-M23 6-polig Kontakt Bezeichnung Bedeutung Haltebremse + Haltebremse - Schutzleiter Leistung Strang U Leistung Strang V Leistung Strang W HINWEIS Nur bei Ausführungen mit digitalen Absolutwertgebern.

  • Seite 119: Anschluss Rückführung Und Temperaturüberwachung

    Produkterweiterungen Motoranschluss Anschluss über Steckverbinder ICN Anschluss Rückführung und Temperaturüberwachung Steckerbelegung ICN-M23 Resolver Kontakt Bezeichnung Bedeutung +Ref Code 0° Transformatorwicklungen -Ref +VCC ETS Versorgung: Elektronisches Typenschild +COS Ständerwicklungen Cosinus -COS +SIN Ständerwicklungen Sinus -SIN Nicht belegt Schirm Gehäuseschirm des Gebers Temperaturüberwachung: KTY/PT1000 Kontakt 3: Nur bei Motoren und Invertern, die diese Funktion unterstützen.

  • Seite 120: Zuordnung Motor-Steckerverbindung

    Produkterweiterungen Motoranschluss Anschluss über Steckverbinder ICN Zuordnung Motor-Steckerverbindung HINWEIS Bei der Auswahl sind die Motordaten und zulässigen Ströme der Leitungen gemäß "System- handbuch Systemleitungen" zu berücksichtigen. Steckverbinder Leistungsanschluss Motorcode m850- S120/S3960 S120/M3960 S120/L3960 S140/S3240 S140/M3240 Stecker ICN-M23 6-polig Motorleitung 1.0/1.5/2.5 Schraubverschluss Bestellcode EWS0001...

  • Seite 121: Hybrid-Leitungen Für Ein-Kabel-Technik

    Produkterweiterungen Motoranschluss Anschluss über Steckverbinder ICN Hybrid-Leitungen für Ein-Kabel-Technik Motorcode m850- S120/S3960 S140/S3240 S190/M3000 S120/M3960 S140/M3240 S120/L3960 Stecker mit Bajonettverschluss ICN-M23 Hybrid Bestellcode Hybrid-Leitung 1.5 mm Leitungslänge 2.0 m EYP0080A0020M11A00 Leitungslänge 3.5 m EYP0080A0035M11A00 Leitungslänge 5.0 m EYP0080A0050M11A00 Leitungslänge 7.5 m EYP0080A0075M11A00 Leitungslänge 10 m EYP0080A0100M11A00...

  • Seite 122: Bremsen

    Motor überhitzt und zerstört werden. Bei langen Motorzuleitungen ist der ohmsche Spannungsabfall entlang der Leitung zu beach- ten und durch eine höhere Spannung am Leitungseingang zu kompensieren. Für Lenze-Systemleitungen gilt: Resultierende Versorgungsspannung U[V] U [V] 0.08 ´...
  • Seite 123 Produkterweiterungen Bremsen Vereinfacht errechnet sich die Reibarbeit je Schaltspiel nach der unten stehenden Formel und darf den von der Schalthäufigkeit abhängigen Grenzwert bei Notstopps nicht überschreiten: Reibarbeit Gesamte Massenträgheit (Motor + Last) æ ö = ´ ´ p ´ ´ ç...

  • Seite 124: Federkraftbremsen

    Produkterweiterungen Bremsen Federkraftbremsen Federkraftbremsen Bemessungsdaten HINWEIS Verknüpf- und Trennzeiten gelten für Nennspannung (± 0 %) und Schutzbeschaltung der Brem- sen mit Varistor bei gleichstromseitigem Schalten. Ohne Schutzbeschaltung können sich die Zeiten verlängern. Die Ströme sind die Maximalwerte bei kalter Bremse (Angabe zur Dimensionierung der Strom- versorgung).
  • Seite 125 Produkterweiterungen Bremsen Federkraftbremsen Motor m850-S190/S3000 m850-S190/M3000 m850-S190/L2520 Anschlussspannungsbereich 21.6 ... 25.2 in,DC Bemessungsspannung N,DC Bemessungsdrehmoment Bei 20 °C Bei 120 °C Bemessungsstrom Verknüpfzeit Trennzeit Höchstschaltarbeit 5700 Masse 6.70 Massenträgheitsmoment Bremse 10.42 kgcm Bremsmotor 72,6 128.9 204.3 kgcm Verhältnis Last/Bremsmotor...

  • Seite 126: Rückführungen

    AM20-8V-D i950 Sicherheitstechnik Servomotoren können im Antriebssystem durch Inverter oder Controller von Lenze drehzahl- abhängige Sicherheitsfunktionen zur sicheren Geschwindigkeits- und / oder zur sicheren Rela- tiv-Positionsüberwachung realisieren. Die Umsetzung dieser Funktionen erfolgt bei Invertern durch integrierbare Sicherheitsmodule und bei Controllern durch den zusätzlich erforderlichen Safety Controller.

  • Seite 127: Resolver

    Produkterweiterungen Rückführungen Resolver Resolver Der ständergespeiste 2-polige Resolver mit zwei um 90° versetzten Ständerwicklungen und einer Läuferwicklung mit Transformatorwicklung kann wie ein single-turn Absolutwertgeber sowohl die Drehzahl als auch die Rotorlage erfassen. Die Rotorlage kann nach einem Span- nungsausfall innerhalb einer mechanischen Motorumdrehung ermittelt werden. Rückführungsart Resolver Rückführung...

  • Seite 128: Absolutwertgeber

    Produkterweiterungen Rückführungen Absolutwertgeber Absolutwertgeber Absolutwertgeber können die Drehzahl, die Rotorlage und die Maschinenposition mit einer sehr hohen Auflösung erfassen. Sie werden zur Positionierung von dynamischen Applikationen verwendet, eine Referenzfahrt ist nicht nötig. Der Digital-Absolutwertgeber AM20-8V-D für Ein-Kabel-Technik ist mit den folgenden Motoren möglich: m850-S120/S3960 m850-S140/S3240...

  • Seite 129: Temperaturüberwachungen

    Produkterweiterungen Temperaturüberwachungen Temperaturfühler PT1000 Temperaturüberwachungen Temperaturfühler PT1000 Die eingesetzten Temperatursensoren überwachen die Motortemperatur kontinuierlich. Die Temperaturinformation wird mit der Systemleitung des Rückführsystems an den Inverter über- mittelt. Dies ist kein Motor-Vollschutz! Die Motoren werden über drei in Reihe geschaltete Temperatursensoren (1x PT1000 + 2x PTC 150 °C ) überwacht.

  • Seite 130: Produktcodes

    Produktcodes Produktcodes Produktcode Getriebe Beispiel Produktart Getriebe Produktfamilie Generation Getriebeart Flachgetriebe Abtriebsdrehmoment 130 Nm 220 Nm 400 Nm 660 Nm 950 Nm 2100 Nm 3100 Nm 4500 Nm 8000 Nm 14000 Nm 19000 Nm Bauweise Getriebemotor Getriebe Wellenausführung Vollwelle mit Passfeder Hohlwelle mit Passfedernut Hohlwelle mit Schrumpfscheibe Gehäuseausführung...
  • Seite 131 Drehzahl 25 x 100 r/min 30 x 100 r/min 32 x 100 r/min 40 x 100 r/min Schutzart IP5x IP6x Kühlung Keine Kühlung Bremsenanbau Keine Bremse Federkraftbremse Permanentmagnetbremse Geberanbau Resolver Absolutwertgeber Digitaler Absolutwertgeber Produktzulassung CE; cULus Hersteller Lenze Interner Schlüssel...

  • Seite 132: Motordaten

    Motordaten Motordaten Bemessungsdaten Inverter-Netzanschluss 400 V, selbstbelüftet Produktname m850-S120/S3960 m850-S120/M3960 m850-S120/L3960 Stillstandsdrehmoment 6.50 11.0 15.0 Bemessungsdrehmoment 4.80 7.40 9.00 Max. Drehmoment 14.5 29.0 44.0 Bemessungsdrehzahl r/min 3960 3960 3960 Bemessungsleistung 2.00 3.10 3.70 Stillstandsstrom 5.50 8.80 12.1 Bemessungsstrom 4.30 6.40 7.80 Max.
  • Seite 133 Motordaten Bemessungsdaten Inverter-Netzanschluss 400 V, selbstbelüftet Produktname m850-S190/S3000 m850-S190/M3000 m850-S190/L2520 Stillstandsdrehmoment 27.0 46.0 67.0 Bemessungsdrehmoment 16.0 24.0 35.0 Max. Drehmoment 71.0 Bemessungsdrehzahl r/min 3000 3000 2520 Bemessungsleistung 5.00 7.50 9.20 Stillstandsstrom 16.0 26.8 30.8 Bemessungsstrom 10.3 15.4 17.7 Max. Strom 64.0 87.0 Bemessungsspannung N, AC...

  • Seite 134: Drehmomentkennlinien

    Motordaten Drehmomentkennlinien Drehmomentkennlinien Drehmoment-Drehzahl-Kennlinie für Ihre Motor-Umrichter Kombination finden Sie im Internet: http://www.lenze.com à Product Finder à M-n Kennlinien Die Daten gelten für eine Inverter-Netzanschlussspannung 3 x 400 V. m850-S120/S3960 = 4 V = 36 V = 2x I 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000...
  • Seite 135 Motordaten Drehmomentkennlinien m850-S120/L3960 = 4 V = 36 V = 3x I = 2x I 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 r/min m850-S140/S3240 = 4 V = 36 V = 2x I 1000 1500 2000 2500 3000...
  • Seite 136 Motordaten Drehmomentkennlinien m850-S140/M3240 = 4 V = 36 V = 3x I = 2x I 1000 1500 2000 2500 3000 3500 4000 4500 5000 r/min m850-S140/L3240 = 4 V = 36 V = 3x I = 2x I 1000 1500 2000 2500 3000...
  • Seite 137 Motordaten Drehmomentkennlinien m850-S190/S3000 = 4 V = 36 V = 3x I = 2x I 1000 1500 2000 2500 3000 3500 4000 r/min m850-S190/M3000 = 4 V = 36 V = 3x I = 2x I 1000 1500 2000 2500 3000 3500 4000...
  • Seite 138 Motordaten Drehmomentkennlinien m850-S190/L2520 = 4 V = 36 V = 3x I = 2x I 1000 1500 2000 2500 3000 3500 4000 r/min...

  • Seite 139: Anhang

    Anhang Approbationen/Richtlinien Anhang Wissenswertes Approbationen/Richtlinien China Compulsory Certification dokumentiert das Einhalten der gesetzlichen Produktsicherheitsanforderungen der VR China nach GB-Standards. CSA-Zertifikat, Geprüft nach US- und Canada-Standards Union Européenne dokumentiert die Erklärung des Herstellers, dass EU-Richtlinien eingehalten werden. China Energy Label dokumentiert das Einhalten der gesetzlichen Energieeffizienzanforderungen für Motoren, geprüft nach VR China- und GB-Stan- dards CSA-Group (Canadian Standards Association) CSA-Zertifikat, geprüft nach Kanada-Standards...

  • Seite 140: Betriebsarten Des Motors

    Anhang Wissenswertes Betriebsarten des Motors Betriebsarten des Motors Die Betriebsarten S1 ... S10 nach EN 60034-1 beschreiben die grundlegende Beanspruchung einer elektrischen Maschine. Im Dauerbetrieb erreicht ein Motor seine zulässige Grenztemperatur, wenn er die für den Dauerbetrieb ausgelegte Bemessungsleistung abgibt. Wenn der Motor jedoch nur kurzzeitig belastet wird, kann die vom Motor abgegebene Leistung auch höher sein, ohne dass der Motor seine zulässige Grenztemperatur erreicht.

  • Seite 141: Schutzarten

    Anhang Wissenswertes Schutzarten Schutzarten Die Schutzart gibt die Eignung eines Produkts für bestimmte Umgebungsbedingungen hin- sichtlich der Feuchtigkeit sowie dem Schutz gegen Berührung und das Eindringen von Fremd- körpern an. Die Schutzarten sind in der EN 60529 klassifiziert. Die erste Kennziffer hinter dem Kennbuchstaben IP kennzeichnet den Schutz gegen das Ein- dringen von Fremdkörpern und Staub.
  • Seite 144 © 04/2019 | | 1.0 Ö Lenze Drives GmbH Postfach 10 13 52, D-31763 Hameln Breslauer Straße 3, D-32699 Extertal Germany HR Lemgo B 6478 +49 5154 82-0 Ü Ø +49 5154 82-2800 sales.de@lenze.com Ù www.lenze.com Ú...

Diese Anleitung auch für:

M850

Inhaltsverzeichnis
