7VisuNet GXP-Systemhandbuch
Mechanische Installation
3.3.9 Installieren des Handlesegeräts für 1-D-/2-D-Codes
Benötigte Komponenten
• S3- oder S4-Schnittstelle (Thin Client/PC-Einheit)
• DATL-IDM-DB-S-XX00-N0
• CBL-IDMx60-D-J1-S-S18-N0 oder CBL-IDMx60-D-J1-S-C38-N0
• IDM-Z1-160-D-1D-J1-*, IDM-Z1-260-D-2D-J1-S1-N-N0 oder IDM-Z1-x61-B-J1-BT-N0 in
Kombination mit dem erforderlichen tragbaren Bluetooth-Barcode-Handheld
• Optional: SCANNER-HOLDERU1-AG1-N0 oder HOLDER-BRACKET-AG1-IDMx61-B-
N0

Erforderliche Installationswerkzeuge

• Schlitzschraubendreher
• 19-mm-Steckschlüssel für Sicherungsmutter und Steckverbinder
• Sechskantschlüssel Größe 2,5 für die Kabelbinderschrauben
• Schutzhandschuhe
Alle Werkzeuge müssen drehmomentgeregelt sein, wenn ein Anzugsdrehmoment vorge-
schrieben ist.

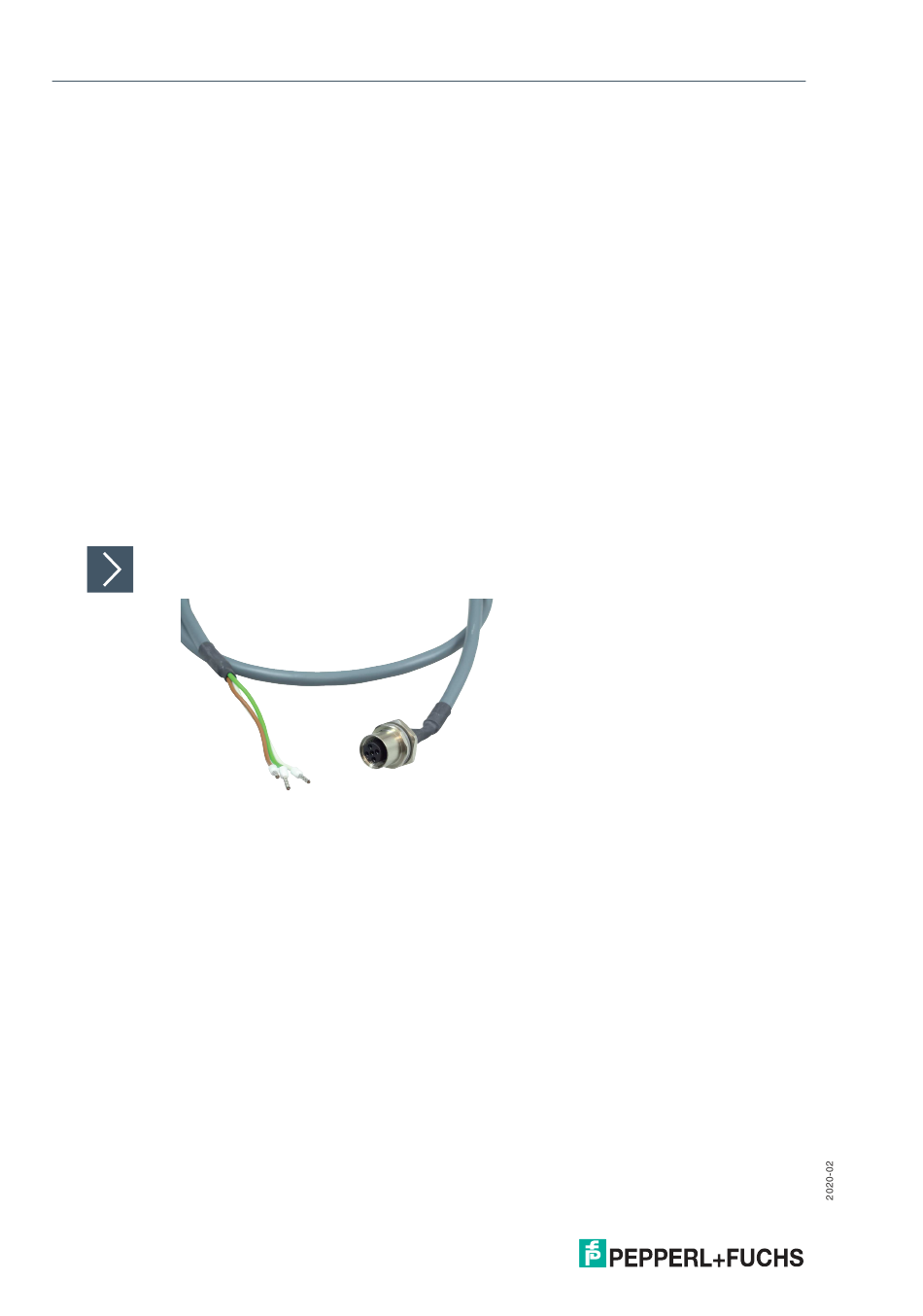

Installieren des Kabels DATL-IDM-DB-S-XX00-N0

Verbindungskabel für drahtgebundenen 4-adrigen 1-D-Scanner IDM-Z1-160-D-1D-J1-S-* (S3-
Schnittstelle erforderlich) und 2-D-Scanner IDM-Z2-260-D-2D-J1-S* (S4-Schnittstelle erforder-
lich) mit Aderendhülsen-IDM-Scanner-Anschluss über M12-Anschluss Anmerkung: Unter-
stützt nur RS-232-Scanner/Basisstation.
