Mechanische Installation
3.
Ersetzen Sie die Muttern und Unterlegscheiben. Ziehen Sie die Muttern und Unterlegscheiben
mit einem Drehmoment von 7,5 Nm fest.

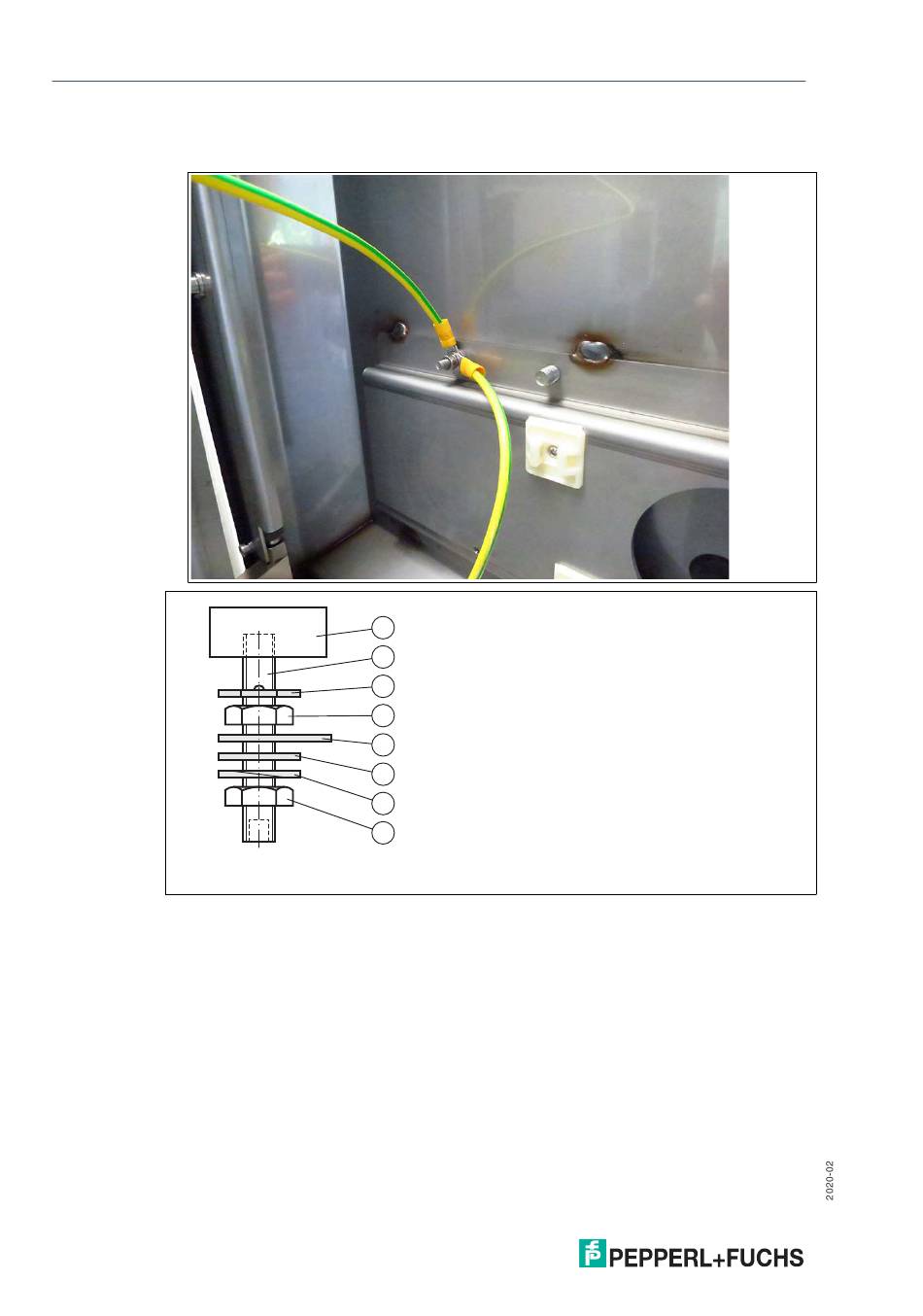

Abbildung 3.2 Erdungskonzept
1 Gehäuse
2 Schutzleiteranschluss (Innensechskantschraube)
3 Kontaktscheibe
4 Mutter
5 Kabelschuh
6 Unterlegscheibe
7 Federring
8 Mutter
