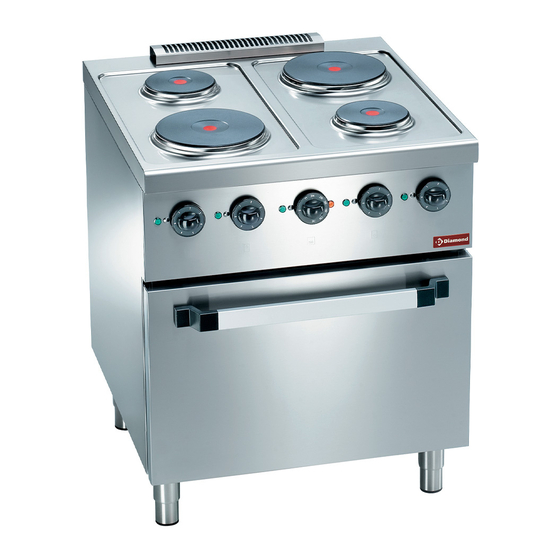

Diamond C4EF7-SP Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Diamond C4EF7-SP
Inhaltszusammenfassung für Diamond C4EF7-SP
- Seite 1 09/2010 Mod: C4EF7-SP Production code: BC4EF77...
- Seite 29 INHALTSVERZEICHNIS KAPITEL BESCHREIBUNG SEITE Allgemeine Hinweise ........................... 30 Technische Daten ..........................31 Elektro Herde ............................31 Technische Eigenschaften ........................31 Backofen GN2/1 ..........................31 Elektroheizung ............................. 31 Installationsanleitungen ........................32 Informationen Zu Den Elektrische Herde ..................32 Gesetze, Normen Und Technische Richtlinien ..................32 Installationsort............................
-
Seite 30: Allgemeine Hinweise
ALLGEMEINE HINWEISE - Dieses Handbuch enthält wichtige Anleitungen für eine sichere Installation, Verwendung und Wartung und muß daher aufmerksam durchgelesen werden. - Dieses Handbuch muß für ein späteres Nachschlagen der verschiedenen Bediener sorgfältig aufbewahrt werden. - Nach dem Entfernen der Verpackung muß das Gerät nach seinem einwandfreien Zustand überprüft werden; verwenden Sie im Zweifelsfall das Gerät nicht, sondern wenden Sie sich an eine qualifizierte Fachkraft. - Vor dem Geräteanschluß... -
Seite 31: Technische Daten
Ø 220 Forno Totale 1500W 2600W 2600W 5300W Lx Px A/A max Lx Px A C4EF7-SP 700x735x850/985 560x630x295 12,6 1100x735x850/985 560x630x295 16,7 C6EF7-SP * ANSCHLUSSPANNUNG: 3N AC 415 V; 3 AC 240 V; 1N AC 240 V 50/60 Hz. N.B.: Die Leistungsaufnahme ist bei 3N AC 380 V; 3 AC 220 V; 1N AC 220 V 50/60 Hz. um etwa 16% geringer. -
Seite 32: Installationsanleitungen
INSTALLATIONSANLEITUNGEN Die Installation muß in Übereinstimmung mit den geltenden Vorschriften von qualifizierten Fachkräften durchgeführt werden. HINWEISE: Wenn das Gerät gegen eine Wand installiert wird, so muß die Wand einer Temperatur von 100°C standhalten und feuerfest sein. Vor der Installation ist der Plastikschutzfilm vom Gerät zu lösen und die eventuellen Klebereste mit einem für Inoxstahl ge- eigneten Putzmittel zu entfernen. -
Seite 33: Montage Von Top-Geräten Auf Untergestellen Oder Kragstrukturen
MONTAGE VON TOP-GERÄTEN AUF UNTERGESTELLEN ODER KRAGSTRUKTUREN Alle Top-Geräte sind mit höhenverstellbaren Füßen (P) ausgestattet: - Soll das Gerät frei auf einem Tisch oder einer Aufstandfläche aufgestellt werden, die Füße (P) laut Abbildung so lange aus- oder einschrauben, bis das Gerät perfekt aufliegt und dann die Gegenmutter (D) zur Sperrung des Fußes festziehen. -
Seite 34: Versorgungskabel
VERSORGUNGSKABEL Das Gerät wird für eine der folgenden Spannungen aufnahmebereit geliefert: 3N AC 380...415V; 3 AC 220...240V; 1N AC 220...240V 50/60 Hz. Das biegsame Kabel für den Stromnetzanschluß darf keine geringeren Eigenschaften als die des mit Gummi isolierten Typs H07RN-F besitzen. Das Kabel muß durch die Kabelklemme eingefügt und gut befestigt werden. Außerdem darf die Anschlußspannung bei in Betrieb stehendem Gerät nicht mehr als ±10% vom Nennspannungswert abweichen. -
Seite 35: Austauschen Der Wichtigsten Ersatzteile
Das Schild mit den Stromanschlussarten befindet sich in der Nähe des Klemmenbretts. 380...415 V 3N 50/60 Hz 380...415 V 2N 50/60 Hz 220...240 V 3 50/60 Hz 220...240 V 50/60 Hz MODELL BC 4 EF 77 BC 6 EFA 77 spitzenstrom kabelanz spitzenstrom kabelanz BETRIEBSPANNUNG 18,3 5 x 2,5 24,6 5 x 2,5 3N AC 380...415 V 50/60 Hz. 21,6 5 x 2,5 32,5... -
Seite 36: Anweisungen An Den Verdwender
ANWEISUNGEN AN DEN VERDWENDER ELEKTRISCHE KOCHPLATTEN Die elektrischen Kochplatten werden mit einem Schutzlack überzogen. Beim ersten Einschalten der Kochplatte empfiehlt es sich daher, vor dem Kochen der Speisen den Knebel (Abb. 1) auf 3 zu stellen und die Platte 5 Minuten lang eingeschaltet zu lassen. Ein optimaler Kochtopf muß... -
Seite 37: Verwendung Des Backofens
HINWEISE Vor dem Einschalten des Backofens sicherstellen, daß sich keine Plastiktüten oder Papier, Karton usw. darin befinden. 5.3.2 VERWENDUNG DES BACKOFENS - Den Knebel (Abb. 2) im Uhrzeigersinn drehen und die gewünschte Temperatur einstellen. - Die grüne Kontrollampe zeigt an, daß der Backofen eingeschaltet ist. - Die orange Kontrollampe zeigt an, daß... -
Seite 48: Schema Elettrico
SCHEMA ELETTRICO - ELECTRICAL DIAGRAM SCHEMA ELECTRIQUE - SCHALTPLAN ESQUEMAS ELÉCTRICO - 48 -... - Seite 49 SCHEMA ELETTRICO - ELECTRICAL DIAGRAM SCHEMA ELETTRICO - ELECTRICAL DIAGRAM SCHEMA ELECTRIQUE - SCHALTPLAN SCHEMA ELECTRIQUE - SCHALTPLAN ESQUEMAS ELÉCTRICO ESQUEMAS ELÉCTRICO FASTON FASTON FASTON - 49 - - 50 -...
- Seite 50 INFORMAZIONE AGLI UTENTI AI SENSI delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione, indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
