Úvod
SK
Vážený zákazník,
ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku. Výrobok bol podrobený testom
spoľahlivosti, bezpečnosti a kvality predpísaným normami a predpismi Európskej únie.
S akýmikoľvek otázkami sa obráťte na naše zákaznícke a poradenské centrum:
www.extol.sk
Fax: +421 2 212 920 91 Tel.: +421 2 212 920 70
Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava
Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Dátum vydania: 20. 6. 2019

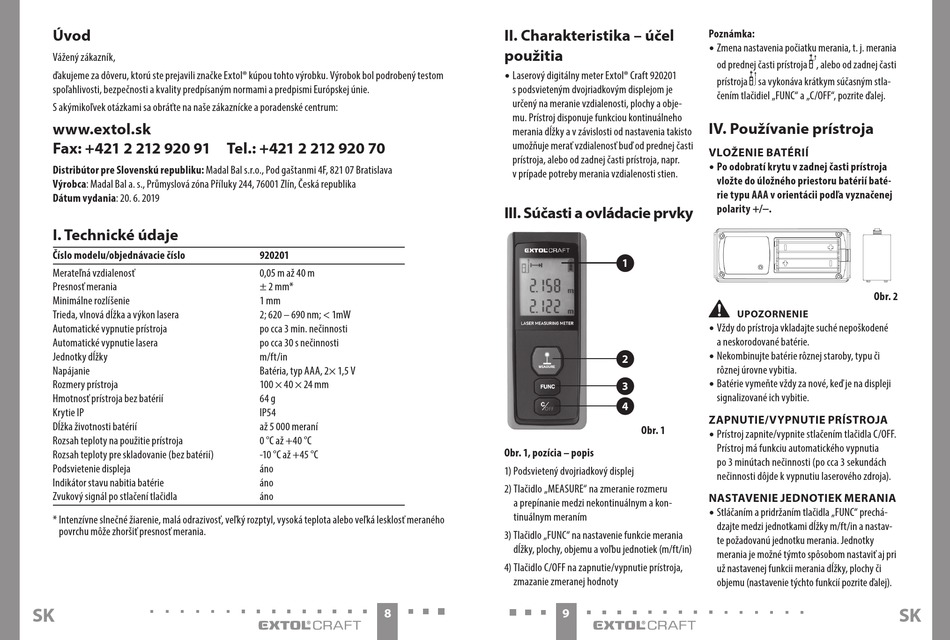

I. Technické údaje
Číslo modelu/objednávacie číslo
Merateľná vzdialenosť
Presnosť merania
Minimálne rozlíšenie
Trieda, vlnová dĺžka a výkon lasera
Automatické vypnutie prístroja
Automatické vypnutie lasera
Jednotky dĺžky
Napájanie
Rozmery prístroja
Hmotnosť prístroja bez batérií
Krytie IP
Dĺžka životnosti batérií
Rozsah teploty na použitie prístroja
Rozsah teploty pre skladovanie (bez batérií)
Podsvietenie displeja
Indikátor stavu nabitia batérie
Zvukový signál po stlačení tlačidla
* Intenzívne slnečné žiarenie, malá odrazivosť, veľký rozptyl, vysoká teplota alebo veľká lesklosť meraného
povrchu môže zhoršiť presnosť merania.
SK
920201
0,05 m až 40 m
± 2 mm*
1 mm
2; 620 – 690 nm; < 1mW
po cca 3 min. nečinnosti
po cca 30 s nečinnosti
m/ft/in
Batéria, typ AAA, 2× 1,5 V
100 × 40 × 24 mm
64 g
IP54
až 5 000 meraní
0 °C až +40 °C
-10 °C až +45 °C
áno
áno
áno
8
II. Charakteristika – účel
použitia
• Laserový digitálny meter Extol® Craft 920201
s podsvieteným dvojriadkovým displejom je
určený na meranie vzdialenosti, plochy a obje-
mu. Prístroj disponuje funkciou kontinuálneho
merania dĺžky a v závislosti od nastavenia takisto
umožňuje merať vzdialenosť buď od prednej časti
prístroja, alebo od zadnej časti prístroja, napr.
v prípade potreby merania vzdialenosti stien.
III. Súčasti a ovládacie prvky
1
2
3
4
Obr. 1
Obr. 1, pozícia – popis
1) Podsvietený dvojriadkový displej
2) Tlačidlo „MEASURE" na zmeranie rozmeru
a prepínanie medzi nekontinuálnym a kon-
tinuálnym meraním
3) Tlačidlo „FUNC" na nastavenie funkcie merania
dĺžky, plochy, objemu a voľbu jednotiek (m/ft/in)
4) Tlačidlo C/OFF na zapnutie/vypnutie prístroja,
zmazanie zmeranej hodnoty
9
Poznámka:
• Zmena nastavenia počiatku merania, t. j. merania
od prednej časti prístroja , alebo od zadnej časti
prístroja sa vykonáva krátkym súčasným stla-
čením tlačidiel „FUNC" a „C/OFF", pozrite ďalej.
IV. Používanie prístroja
VLOŽENIE BATÉRIÍ
• Po odobratí krytu v zadnej časti prístroja
vložte do úložného priestoru batérií baté-
rie typu AAA v orientácii podľa vyznačenej
polarity +/−.
Obr. 2
•
UPOZORNENIE
• Vždy do prístroja vkladajte suché nepoškodené
a neskorodované batérie.
• Nekombinujte batérie rôznej staroby, typu či
rôznej úrovne vybitia.
• Batérie vymeňte vždy za nové, keď je na displeji
signalizované ich vybitie.
ZAPNUTIE/VYPNUTIE PRÍSTROJA
• Prístroj zapnite/vypnite stlačením tlačidla C/OFF.
Prístroj má funkciu automatického vypnutia
po 3 minútach nečinnosti (po cca 3 sekundách
nečinnosti dôjde k vypnutiu laserového zdroja).
NASTAVENIE JEDNOTIEK MERANIA
• Stláčaním a pridržaním tlačidla „FUNC" prechá-
dzajte medzi jednotkami dĺžky m/ft/in a nastav-
te požadovanú jednotku merania. Jednotky
merania je možné týmto spôsobom nastaviť aj pri
už nastavenej funkcii merania dĺžky, plochy či
objemu (nastavenie týchto funkcií pozrite ďalej).
