Raccomandazioni di sicurezza per l'installazione
Adottare tutte le precauzioni possibili per effettuare l'installazione in modo sicuro e privo di rischi.
Tutte le fasi di installazione devono essere già considerate nella progettazione della macchina o
dell'impianto nella quale la pompa verrà installata.
Nel progetto dovranno essere considerati tutti i punti di fissaggio, le modalità di trasmissione delle
fonti di energia, i dispositivi di protezione e di sicurezza in ottemperanza con la normativa vigente per
prevenire i pericoli di infortunio.
In fase di progetto prevedere un dispositivo di arresto automatico della fonte motrice se l'acqua in
mandata resta in pressione per un tempo relativamente prolungato.

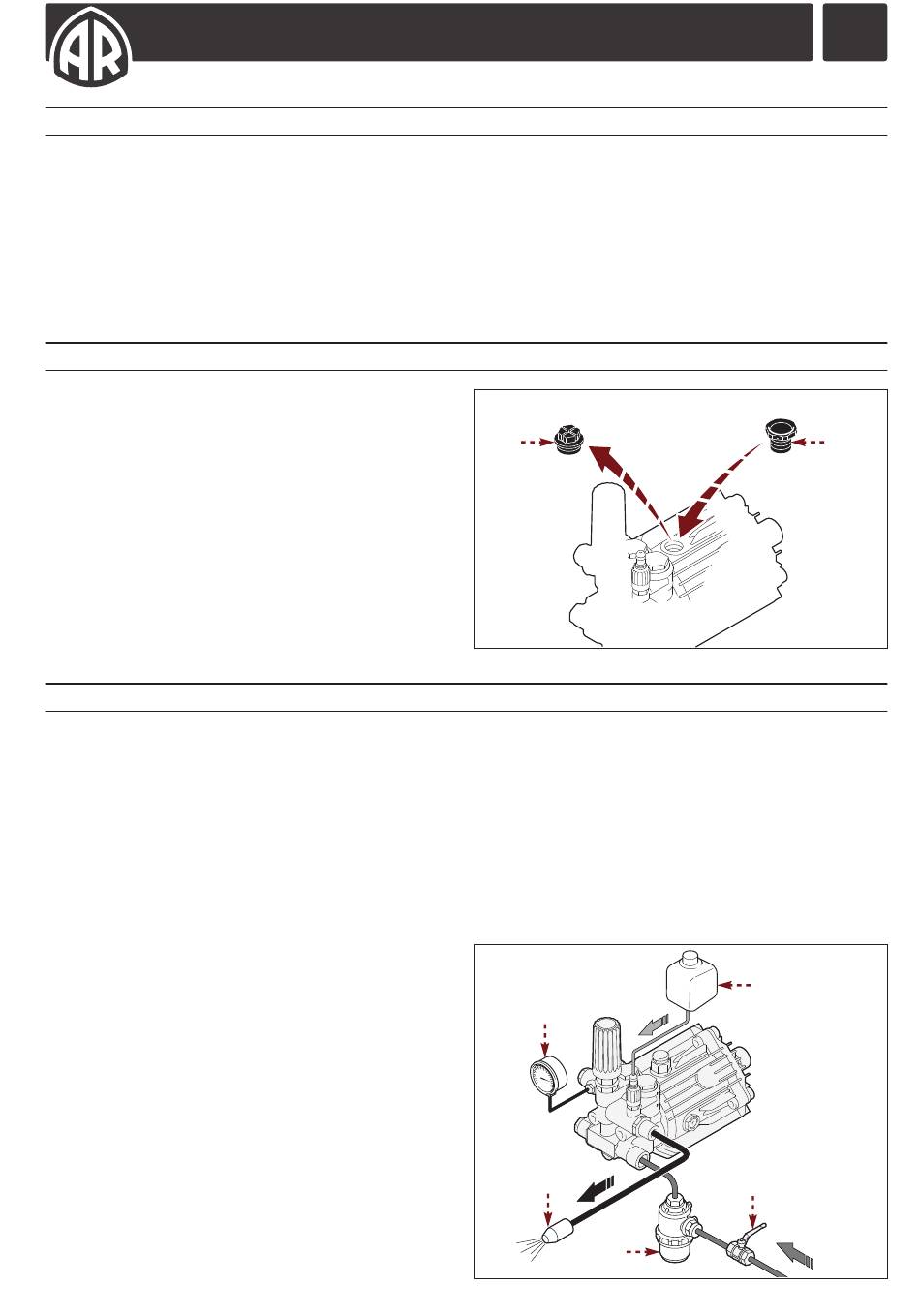

Fissaggio

L'accoppiamento della pompa è effettuato diretta-
mente alla flangia della sorgente motrice.
La flangia di accoppiamento della sorgente motrice
deve avere una superficie piana e lavorata di macchi-
na utensile.
La pompa, in relazione al modello, può essere monta-
ta sia in orizzontale che in verticale.
Non installare in verticale le pompe destinate ad
essere montate in orizzontale e viceversa (fare riferi-
mento alle modalità di fissaggio negli allegati).
Sostituire, se previsto, il tappo (A) utilizzato pe la spe-
dizione con il tappo (B) in dotazione.

Collegamento idrico

Il collegamento idrico della pompa può essere realizzato come elencato.
- Collegamento alla rete idrica.
- Collegamento ad un serbatoio (alimentazione per gravità).
- Collegamento con pompa esterna (alimentazione forzata).
Tutte le tipologie di collegamento devono rispettare le seguenti indicazioni.
1) La pompa deve essere alimentata da un tubo flessibile resistente allo schiacciamento e di diametro appro-
priato al raccordo di aspirazione della pompa (vedere "Caratteristiche tecniche").
2) Il tubo non deve presentare restrizioni di diametro o curve strette.
3) All'ingresso della pompa dovrà essere montato un filtro adeguato (vedere "Caratteristiche tecniche").
4) Tutti i collegamenti tra i raccordi e la tubazione di
aspirazione devono essere sigillati per evitare alla
pompa di aspirare aria.
5) I raccordi e le tubazioni di mandata devono essere
idonei alla pressione d'esercizio, alla portata della
pompa e rispettare la normativa vigente.
6) La fonte idrica deve avere una portata doppia ri-
spetto alla portata nominale della pompa e una
pressione di 2 - 3 bar.
A) Saracinesca
B) Filtro in aspirazione
C) Ugello
D) Manometro (opzionale)
E) Serbatoio additivi
Lingua italiana

INFORMAZIONI SULL'INSTALLAZIONE

11
A
UN003476-BU
D
C
B
UN003477-FR
5
B
E
A
Uso e installazione
