Mögliche Verkabelungen
1. Verbinden Sie die PI 485 des Außengerätes
mit der Zentralsteuerung.
2. Die Stromversorgung der Zentralsteuerung
erfolgt über die Anschlüsse Vcc und GND der
PI 485 oder über ein separates 10V
Gleichstrom-Funktionssteuerung ca. drei
Sekunden lang gedrückt.
• Den Anschluss von mehr als zwei
installierten Zentralsteuerungen entnehmen
Sie bitte dem Anschlussschaltplan auf Seite
6.
VORSICHT:
1. Bei der 10V-Gleichstromversorgung der PI 485 dürfen maximal drei
Zentralsteuerungen an eine PI 485 angeschlossen werden. Beim Anschluss von mehr
als drei Zentralsteuerungen können Störungen beim Betrieb der Zentralsteuerung
auftreten.
2. Zur Erweiterung und zum Anschluss der PI 485-Verbindungsleitungen C und D
können bis zu 16 Zentralsteuerungen angeschlossen werden. (Falls die
Funktionssteuerung ebenfalls angeschlossen wird, sind lediglich acht Steuerungen
zulässig.)
3. Verwenden Sie zum Anschluss der PI 485 mit der Zentralsteuerung die
abgeschirmten Kabel mit einem Querschnitt von 0,75.
4. Beachten Sie die folgenden Richtlinien für die zulässige Länge der Anschlusskabel.
- Länge der Anschlusskabel zwischen den Zentralsteuerungen: Maximal 1 m
- Länge der Anschlusskabel zwischen Außengerät und Zentralsteuerung: Maximal
200 m
- Gesamtlänge aller Anschlusskabel: Maximal 1 km

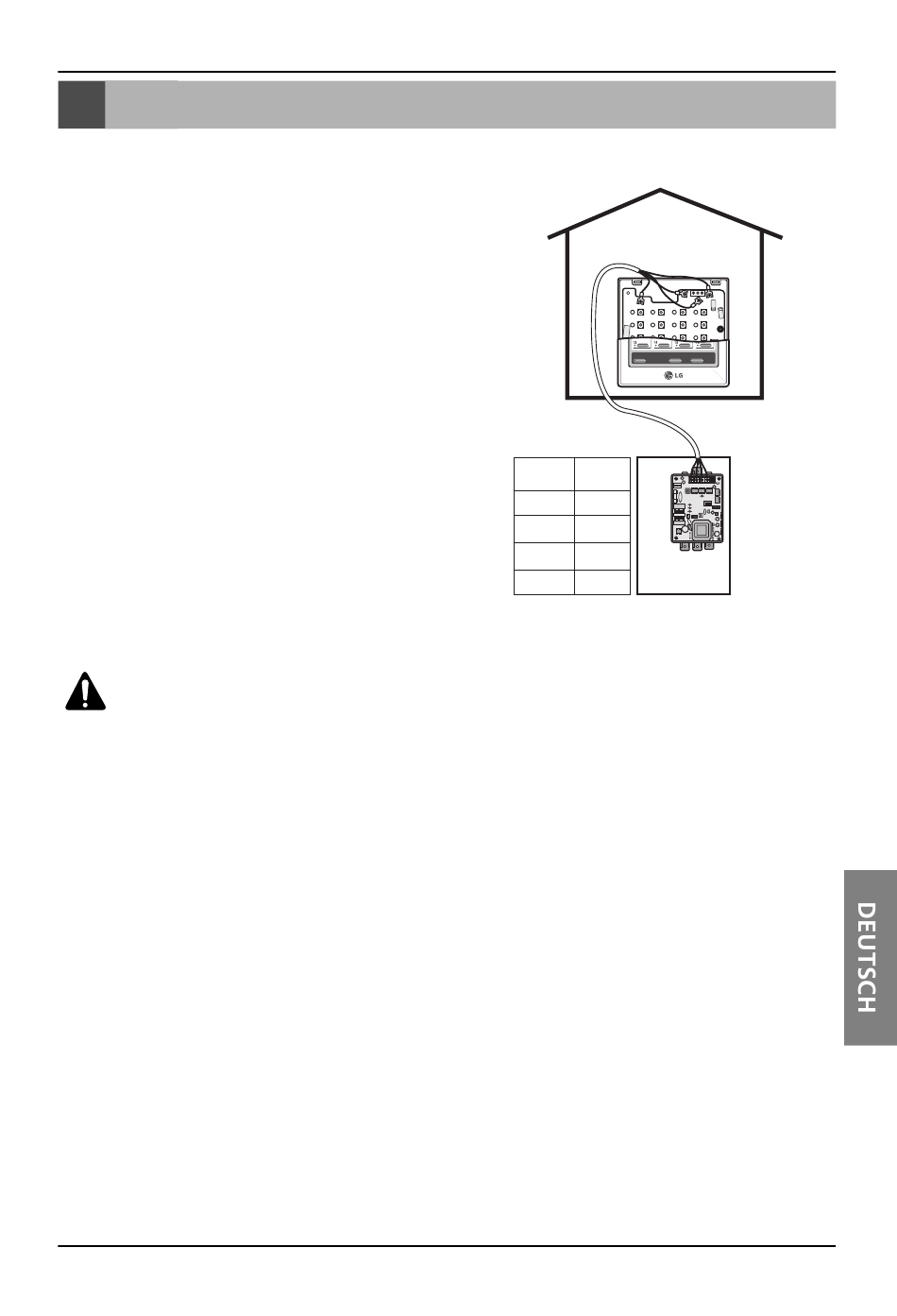

Mögliche Verkabelungen
Zentral-steuerung
Zentral-
PI 485
steuerung
VCC 10V
GND GND
C BUS-A
(PI 485)
D BUS-B Außengerät
