INSTALLATION MANUAL

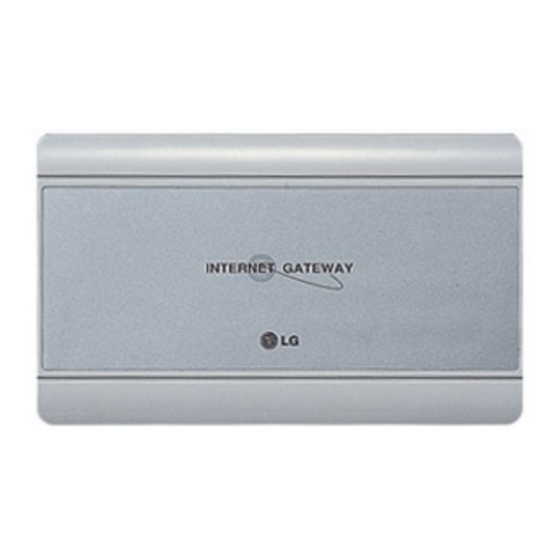

Model: PQNFG14B0
Visit us at : http://www.lgservice.com
IMPORTANT
• Please read this Installation Manual completely
before installing the product.
• Installation work must be performed in
accordance with the national wiring standards
by authorized personnel only.
• Please retain this Installation Manual for future
reference after reading it thoroughly.
LG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG PQNFG14B0

Inhaltszusammenfassung für LG PQNFG14B0

  • Seite 1 Visit us at : http://www.lgservice.com INSTALLATION MANUAL Model: PQNFG14B0 IMPORTANT • Please read this Installation Manual completely before installing the product. • Installation work must be performed in accordance with the national wiring standards by authorized personnel only. • Please retain this Installation Manual for future...

  • Seite 2: Inhaltsverzeichnis

    TABLE OF CONTENTS Cautions for safety ....................3 Part Description ......................6 Parts of a CNU......................6 CNU connection......................7 Wiring Diagram ......................8 Multi V SUPER(PLUS) & MPS PRODUCT...............8 Connection........................9 Network Interface Connection ................11 Dip Switch Configuration..................11 CNU setup method....................12 Connect with the PC ....................12 Set the PC environment for CNU IP setting............13 CNU Setup Configuration ..................18 CNU Normal operation condition confirmation ..........19...

  • Seite 3: Cautions For Safety

    Cautions for safety Cautions for safety To prevent injury to the user or other people and property damage, the following instructions must be followed. Incorrect operation due to ignoring instruction will cause harm or damage. The seriousness is classified by the following indications. This symbol indicates the possibility of death or serious injury.
  • Seite 4 Cautions for safety Don’t install it where rain falls on. Don’t install it in humid place. • Otherwise it may cause product failure. • Otherwise it may cause product failure. WHEN USING Don’t change or extend Don’t let there exist fire heat Don’t use heat equipment electric supply wire at your near the product.
  • Seite 5 Cautions for safety WHEN USING Don’t clean the product with If water has been smeared Don’t let metallic products strong detergent of solvents on electric charge part, use of necklace, coin, key, watch but only use soft cloth. it after removing water. etc.

  • Seite 6: Part Description

    Part Description Part Description Parts of a CNU Dimension LGAP 200.0 CNU CONT BOX Input voltage : DC9V 2.0A In/out port : RS232 1ea RS485 1ea LAN 1ea International standard IEC320 C8 type Power supply Power cord DC 9V , 2.0A NOTE : AC input spec.
  • Seite 7 Reset button • Cautions while connecting RS-485 communication line : When connecting the 485 communication line do as the picture below using the provided core and tie. PQNFG14B0 ---- PMNFP14A0 (PMNFP14A1) RJ45 Connector : BUS_A ---- BUS_A Connect with HUB OR...

  • Seite 8: Cnu Connection

    Wiring Diagram Wiring Diagram SUPER(PLUS) & MPS PRODUCT Please refer to network interface setting method on the 11 page. It explains about how to set PI 485(M) dip switch. Multi-V SUPER CNU Connection (PLUS) or MPS product Outdoor main PCB BUS_A BUS_B CN_CENTRAL...

  • Seite 9: Connection

    Wiring Diagram Connection Deluxe central controller connection Cross Cable Direct Cable Direct Cable Installation Manual 9...
  • Seite 10 Wiring Diagram PC central controller connection Cross Cable Direct Cable Direct Cable Use the cross cable if not using the hub. If willing to use the hub, use the direct cable to connect with the hub 10 CNU...

  • Seite 11: Network Interface Connection

    Dip Switch Configuration Selection air- Selection conditioner type network type ON KSDO 4H * LGAP : LG Air conditioner Protocol & MPS MULTI Products Configuration Methods ON KSDO4H 1 ON, Al others OFF: & MPS Inverter Product + Without LGAP central controller...

  • Seite 12: Cnu Setup Method

    CNU setup method CNU setup method Connect with the PC NOTICE : The CNU IP is automatically set-up 192.168.1.101 following factory shipment. Do not set-up the CNU IP if wanting to use the PC Central Control without changing the CNU IP or Deluxe central controller connection LAN connection RS22 connection...

  • Seite 13: Set The Pc Environment For Cnu Ip Setting

    If your computer doesn't have 232port, Use USB to 232 Port cable. 2) Start up the RS232 Monitoring Program on the PC. (You can download the RS232 Monitoring Program from LG air conditioner global website.) 3) Follow below procedure. Serial port...
  • Seite 14 CNU setup method Serial port Install Teraterm Select Change Setup to change program serial port boud rate 1. Click the starting icon 1. Select Serial 2. Reset the Port which is used by 232 cable. 14 CNU...
  • Seite 15 CNU setup method Serial port Change Click the Setup to change port PCB’s Reset button boud rate 1. Click the Setup button 3. Change boud rate 2. choosing serial port 4. Set 57600 Installation Manual 15...
  • Seite 16 CNU setup method Serial port Click the Change IP address Setup to change PCB ’s Reset button And Gateway boud rate 1. Click the PCB's reset button 1. type the character “C” 16 CNU...
  • Seite 17 CNU setup method Click the Change IP address Recheck the Changed DATA PCB ’s Reset button And Gateway Check CNU Setting data 5) Load all info : total information 1) MAC : Device Address (Don't change) 6) Central Controller Protocol : Select protocol '0' or 2) IP : CNU internet address '1', refer next page.

  • Seite 18: Cnu Setup Configuration

    CNU setup method CNU Setup Configuration Press the number which it wants changing 1. MAC address (Don't change) 00.E0.91.0F.XX.XX is an item which is specific value 2. IP : IP set up menu - Use CNU IP set or change - Default value in factory is 192.168.1.101 Notice : Incase using private IP, Consult with network manager 3.

  • Seite 19: Cnu Normal Operation Condition Confirmation

    CNU Normal operation condition confirmation CNU Normal operation condition confirmation Hardware operation condition confirmation 1) Check CNU LED1 is continuously blinking : 485 communication LED 2) Check L06D, L07D LEDs are Lighting : LAN CABLE connection confirmation LED 3) Check L09D,L08D blinking : LAN communication condition confirmation LED L08D blinking : connected Deluxe central controller(10M BPS) L09D blinking : connected PC(100M BPS) Notice : If the LAN cable is are not connected between PC(or DCC) and CNU then the LED6D,7D are not light...
  • Seite 20 Memo 20 CNU...

  • Seite 21: Manuale D'installazione

    MANUALE D’INSTALLAZIONE Modello: PQNFG14B0 IMPORTANTE • Leggere per intero questo manuale d’installazione prima di installare il prodotto. • Il servizio di installazione deve essere eseguita solo da personale autorizzato e in conformità con gli standard di cablaggio nazionali. • Dopo aver letto interamente il manuale d’installazione, conservarlo per riferimento...
  • Seite 22 SOMMARIO Istruzioni di sicurezza.....................3 Descrizione dei componenti ..................6 Componenti di un CNU .....................6 Connessione CNU ....................7 Schema di cablaggio ....................8 Multi-V Super (Plus) e Prodotto MPS ...............8 Collegamenti ......................9 Collegamento interfaccia di rete .................11 Configurazione del commutatore ................11 Metodo di configurazione del CNU ..............12 Collegamento al PC ....................12 Configurare l’ambiente PC per l’impostazione dell’IP del CPU.......13 Configurazione dell’impostazione del CNU.............18...

  • Seite 23: Istruzioni Di Sicurezza

    Istruzioni di sicurezza Istruzioni di sicurezza Per evitare infortuni all'utente o a terzi e danni alla proprietà, attenersi alle seguenti istruzioni. L’uso errato causato dalla mancata osservanza delle istruzioni può causare danni o lesioni. L’importanza è classificata dalle seguenti indicazioni. AVVERTENZA Questo simbolo indica la possibilità...
  • Seite 24 Istruzioni di sicurezza Non installare in luoghi esposti alla pioggia. Non installare in luoghi umidi. • In caso contrario si potrebbero verificare dei • In caso contrario si potrebbero verificare dei guasti. guasti. Non sostituire né allungare il Non esporre l’unità a fonti di Non utilizzare fonti di calore cavo dell’alimentazione calore.
  • Seite 25 Istruzioni di sicurezza ATTENZIONE Non pulire il prodotto con In caso di versamento di acqua Evitare che oggetti metallici detergenti o solventi aggressivi sui componenti elettrici, come collane, monete, chiavi, ma utilizzare esclusivamente utilizzare l’unità solo dopo aver orologi, ecc. entrino in contatto un panno morbido.

  • Seite 26: Descrizione Dei Componenti

    Descrizione dei componenti Descrizione dei componenti Componenti di un CNU Dimensione LGAP 200.0 SCATOLA CNU Tensione di ingresso: DC9V 2.0A Porta ingresso/uscita: RS232 1ea RS485 1ea LAN 1ea Standard internazionale Tipo IEC320 C8 Alimentazione Cavo di alimentazione DC 9V , 2.0A NOTA: Spec.

  • Seite 27: Connessione Cnu

    • Istruzioni per il collegamento della linea di comunicazione RS-485: Collegare la linea di comunicazione 485 come mostrato nell’immagine in basso mediante il conduttore interno e il giunto. PQNFG14B0 ---- PMNFP14A0 (PMNFP14A1) Connettore RJ45: BUS_A ---- BUS_A Collegamento con HUB o unità...

  • Seite 28: Schema Di Cablaggio

    Schema di cablaggio Schema di cablaggio SUPER(PLUS) e Prodotto MPS Consultare il metodo di impostazione dell’interfaccia di rete a pagina 11. Viene illustrato come configurare il commutatore PI 485(M). Connessione Multi-V Super (Plus) o Prodotto MPS PCB principale esterno BUS_A BUS_B CN_CENTRAL Morsettiera unità...

  • Seite 29: Collegamenti

    Schema di cablaggio Collegamenti Collegamento unità di controllo centrale deluxe Cavo trasversale Cavo diretto Cavo diretto Manuale di installazione 9...
  • Seite 30 Schema di cablaggio Collegamento unità di controllo centrale PC Cavo trasversale Cavo diretto Cavo diretto Utilizzare il cavo trasversale se non si sta utilizzando l’hub. Se si intende utilizzare l’hub, collegarlo con il cavo diretto 10 CNU...

  • Seite 31: Collegamento Interfaccia Di Rete

    Selezionare aria- Selezionare tipo di tipo di rete condizionatore ON KSDO 4H * LGAP : Protocollo condizionatore d’aria LG Metodi di configurazione dei prodotti e MPS MULTI ON KSDO4H 1 ON, Tutti gli altri OFF: & MPS Invertitore prodotto + unità di controllo centrale senza LGAP...

  • Seite 32: Metodo Di Configurazione Del Cnu

    Metodo di configurazione del CNU Metodo di configurazione del CNU Collegare al PC NOTA : L’IP di CNU viene automaticamente impostato a 192.168.1.101 in fabbrica. Non impostare l’IP di CNU se si intende utilizzare l’unità di controllo centrale PC senza modificare l’IP di CNU o il collegamento dell’unità...
  • Seite 33 Se il computer non dispone di una porta 232, utilizzare la porta USB per il cavo 232. 2) Avviare il programma di monitoraggio RS232 sul PC. (È possibile scaricare il programma di monitoraggio RS232 dal sito globale dei condizionatori d’aria LG). 3) Adottare la seguente procedura.
  • Seite 34 Metodo di configurazione del CNU Porta seriale Installare il programma Selezionare Cambiare Impostare per cambiare Teraterm seriale porta baud rate 1. Fare clic sull’icona di avvio 1. Selezionare Seriale 2. Ripristinare la porta utilizzata dal cavo 232. 14 CNU...
  • Seite 35 Metodo di configurazione del CNU Porta seriale Cambiare Fare clic sul pulsante Impostare per cambiare porta di reset di PCB baud rate 1. Fare clic sul pulsante Setup 3. Modificare la velocità di trasmissione in Baud 2. Scelta della porta seriale 4.
  • Seite 36 Metodo di configurazione del CNU Porta seriale Fare clic sul pulsante Modificare l’indirizzo Impostare per cambiare di reset di PCB IP e il gateway baud rate 1. Fare clic sul pulsante di reset di PCB 1. digitare il carattere "C" 16 CNU...
  • Seite 37 Metodo di configurazione del CNU Fare clic sul pulsante Modificare l’indirizzo Ricontrollare i di reset di PCB IP e il gateway dati modificati I Controllo dati impostazione CNU 5) Caricare tutte le informazioni: informazioni totali 1) MAC: Indirizzo dispositivo (Non modificarlo) 6) Protocollo unità...

  • Seite 38: Configurazione Dell'impostazione Del Cnu

    Metodo di configurazione del CNU Configurazione dell’impostazione del CNU Premere il numero che si desidera modificare 1. Indirizzo MAC (Non modificarlo) 00.E0.91 .0F.XX.XX è un valore specifico 2. IP: menu di configurazione dell’IP - Utilizzare l’IP CNU impostato o modificarlo - Il valore predefinito in fabbrica è...

  • Seite 39: Conferma Delle Condizioni Operative Normali Del Cnu

    Conferma delle condizioni operative normali del CNU Conferma delle condizioni operative normali del CNU Conferma delle condizioni operative dell’hardware 1) Controllare che il LED1 del CNU lampeggi in modo continuo: LED di comunicazione 485 2) Controllare che i LED L06D, L07D siano illuminati: LED di conferma del collegamento del cavo LAN 3) Controllare che L09D,L08D lampeggino: LED di conferma delle condizioni di comunicazione LAN L08D lampeggiante: L09D unità...
  • Seite 40 Note 20 CNU...
  • Seite 41 MANUAL DE INSTALACIÓN Modelo: PQNFG14B0 IMPORTANTE • Lea completamente este Manual de instalación antes de instalar el producto. • Las tareas de instalación deben realizarse de acuerdo con la normativa eléctrica nacional y sólo puede llevarlas a cabo personal autorizado.
  • Seite 42 ÍNDICE I Precauciones de seguridad ...................3 I Descripción de las piezas ..................6 Piezas de una CNU ....................6 Conexiones de la CNU .....................7 I Diagrama de cableado....................8 Multi V SUPER(PLUS) Y PRODUCTOS MPS ............8 Conexión ........................9 I Conexión del interfaz de red ................11 Configuración del interruptor selector ..............11 I Método de configuración de la CNU ..............12 Conexión a un PC....................12...

  • Seite 43: I Precauciones De Seguridad

    Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños materiales, deben seguirse estas instrucciones. I Una utilización incorrecta por ignorar las instrucciones provocará lesiones o daños. La gravedad se clasifica mediante las siguientes indicaciones. ADVERTENCIA Este símbolo indica la posibilidad de muerte o lesión grave.
  • Seite 44 Precauciones de seguridad No lo instale en un lugar expuesto a la lluvia. No lo instale en lugares húmedos. • De lo contrario, podría averiarse. • De lo contrario, podría averiarse. I AL UTILIZARLO No cambie o prolongue el Asegúrese de no colocar el No utilice equipos que cable del suministro eléctrico producto cerca del fuego.
  • Seite 45 Precauciones de seguridad PRECAUCIÓN I AL UTILIZARLO No limpie el producto con Si se ha derramado agua No permita que objetos metálicos detergentes fuertes o sobre una parte con carga como collares, monedas, llaves, disolventes. Utilice sólo un eléctrica, utilice el producto relojes, etc.

  • Seite 46: I Descripción De Las Piezas

    Descripción de las piezas Descripción de las piezas I Piezas de una CNU Dimensiones LGAP 200.0 CAJA DE LA CNU Voltaje de entrada: CC 9V 2.0A Puerto de entrada/salida: RS232 1ea RS485 1ea LAN 1ea Estándar internacional Tipo IEC320 C8 Fuente de alimentación Cable de alimentación CC 9V, 2.0 A...

  • Seite 47: Conexiones De La Cnu

    • Precauciones al conectar la línea de comunicaciones RS-485: Cuando conecte la línea de comunicaciones 485, hágalo como se indica en la imagen de abajo. Utilice el conector de cables y el amarre suministrados. PQNFG14B0 ---- PMNFP14A0 (PMNFP14A1) Conector RJ45: BUS_A ---- BUS_A...

  • Seite 48: I Diagrama De Cableado

    Diagrama de cableado Diagrama de cableado SUPER(PLUS) Y PRODUCTOS MPS Consulte el método de configuración de la interfaz de red de la página 11. Explica cómo configurar el interruptor selector PI 485(M). Multi-V SUPER (PLUS) o Conexión de la CNU PCB principal para exteriores de producto BUS_A...

  • Seite 49: Conexión

    Diagrama de cableado I Conexión Conexión del controlador central Deluxe Cable cruzado Cable directo Cable directo Manual de Instalación 9...
  • Seite 50 Diagrama de cableado Conexión del controlador central Deluxe Cable cruzado Cable directo Cable directo Utilice un cable cruzado en caso de no usar el concentrador. Si desea utilizar el concentrador, utilice el cable directo para realizar la conexión. 10 CNU...

  • Seite 51: I Conexión Del Interfaz De Red

    Selección del de aire tipo de red acondicionado ON KSDO 4H * LGAP: Protocolo de aire acondicionado LG y métodos de configuración de productos MPS MULTI ON KSDO4H 1 ON (encendido), el resto OFF (apagado): y MPS Producto inversor + Con controlador central LGAP Ej.) DCC (serie PQCSW) o PCC (PQCSS501A0/PQCSS502A0)

  • Seite 52: I Método De Configuración De La Cnu

    Método de configuración de la CNU Método de configuración de la CNU I Conexión a un PC ❈ AVISO : La IP de la CNU que viene configurada por defecto de fábrica es 192.168.1.101. No configure la IP de la CNU si desea utilizar el control central del PC sin cambiar la IP de la CNU o la conexión del controlador central Deluxe.

  • Seite 53: Configuración Del Pc Con La Ip De La Cnu

    Si su ordenador no dispone de un puerto 232, utilice el USB con el cable del puerto 232. 2) En el PC, arrancar el programa de monitoreo RS232. (Puede descargarse el programa de monitoreo RS232 del sitio web global de aire acondicionado LG.) 3) Siga el siguiente procedimiento.
  • Seite 54 Método de configuración de la CNU Configure el puerto de Instale el programa Seleccione Cambie serie para cambiar la Teraterm serie el puerto velocidad de transmisión 1. Pulse el icono del programa 1. Seleccione serie 2. Reinicie el puerto utilizado por el cable 232. 14 CNU...
  • Seite 55 Método de configuración de la CNU Configure el puerto de Cambie el Pulse el botón serie para cambiar la puerto Reset de la PCB velocidad de transmisión 1. Pulse el botón Setup 3. Cambie la velocidad de transmisión 2. Elija el puerto de serie 4.
  • Seite 56 Método de configuración de la CNU Configurar el puerto de Pulsar el botón Cambiar la dirección serie para cambiar la Reset de la PCB IP y la puerta de acceso velocidad de transmisión 1. Pulsar el botón Reset de la PCB 1.
  • Seite 57 Método de configuración de la CNU Pulsar el botón Cambiar la dirección Vuelva a comprobar Reset de la PCB IP y la puerta de acceso los cambios cambiados I Compruebe los datos de configuración de la CNU 5) Load all info (Cargar toda la información): 1) Dirección (no cambiar) Información completa 2) IP: Dirección de Internet de la CNU...

  • Seite 58: Configuración Y Ajuste De La Cnu

    Método de configuración de la CNU I Configuración y ajuste de la CNU Presione el número que desee cambiar 1. Dirección MAC (No cambiar) 00.E0.91.0F.XX.XX tiene un valor específico. 2) IP: Menú de configuración de la IP. -Utilice la IP de la CNU o cámbiela. -El valor por defecto de fábrica es 192.168.1.101.

  • Seite 59: I Confirmación Del Estado De Correcto Funcionamiento De La Cnu

    Confirmación del estado de correcto funcionamiento de la CNU Confirmación del estado de correcto funcionamiento de la CNU I Confirmación del estado de funcionamiento del equipo 1) Compruebe que el LED1 de la CNU parpadea ininterrumpidamente: LED de comunicación 485. 2) Compruebe que el LED L06D y L07D estén encendidos: LED de confirmación de conexión del cable LAN.
  • Seite 60 MANUEL D’INSTALLATION Modèle: PQNFG14B0 IMPORTANT • Veuillez lire ce manuel du propriétaire au complet avant d’installer l’appareil. • Le travail d’installation doit être fait uniquement par un technicien autorisé et conformément aux standards nationaux sur le câblage. • Après avoir lu au complet ce guide d’installation, veuillez le conserver pour une...
  • Seite 61 Table des Matières Consignes de Sécurité ...................3 Description des composants.................6 Composants du CNU ....................6 Branchement du CNU....................7 Schéma de câblage ....................8 Branchement Multi V SUPER (PLUS) & PRODUIT MPS .........8 PRODUIT MPS ......................9 Connexion Réseau....................11 Configuration des commutateurs DIP ..............11 Méthode d’installation du CNU ................12 Connexion au PC....................12 Définition de l’environnement PC pour la configuration de l’adresse IP du CNU ..13...

  • Seite 62: Consignes De Sécurité

    Consignes de Sécurité Consignes de Sécurité Afin de prévenir tout dommage corporel ou matériel, les instructions suivantes doivent être respectées. Une mauvaise utilisation due au non-respect des instructions peut provoquer des blessures ou des dommages. L’importance des instructions est mise en évidence par les indications suivantes. Ce symbole indique un danger de mort ou de blessure grave.

  • Seite 63: Lors De L'utilisation

    Consignes de Sécurité Ne pas installer le produit dans un endroit exposé à la pluie. Ne pas l’installer dans un endroit humide. • Cela pourrait endommager l’appareil. • Cela pourrait endommager l’appareil. LORS DE L’UTILISATION Ne pas modifier ou allonger le Ne pas laisser de sources de Ne pas utiliser de produits câble électrique selon vos...
  • Seite 64 Consignes de Sécurité AVERTISSEMENT LORS DE L’UTILISATION Ne pas nettoyer l’appareil Si de l’eau est entrée en contact Ne pas laisser des objets métalliques avec des détergents avec les parties électriques, comme des colliers, pièces de puissants mais avec un utilisez l’appareil uniquement monnaie, clés, montre, etc.

  • Seite 65: Description Des Composants

    Description des Composants Description des Composants Composants du CNU Dimensions LGAP 200.0 Boîtier CNU Tension d’entrée : CC9V 2.0A Port d’entrée/sortie : RS232 1ea RS485 1ea LAN 1ea International standard IEC320 C8 type Source énergie Câble d’alimentation REMARQUE : Spécificités techniques de l’arrivée en Courant Alternatif. CC9V, 2.0A(fournie) - Source universelle de courant alternatif entre 100 et 250V.

  • Seite 66: Branchement Du Cnu

    • Précautions lors du branchement de la ligne de communication RS-485 : Pour connecter la ligne de communication 485, procédez comme le montre l’image ci-dessous en utilisant la bague et l’attache fournies. PQNFG14B0 ---- PMNFP14A0 (PMNFP14A1) Connecteur RJ 45 : BUS_A ---- BUS_A...

  • Seite 67: Schéma De Câblage

    Schéma de Câblage Schéma de Câblage PRODUIT SUPER(PLUS) & MPS Reportez-vous à la méthode de configuration de l’interface réseau page 11. On vous y explique comment régler le commutateur DIP sur PI 485(M). Multi-V SUPER (PLUS) or produit MPS Branchement CNU Tableau de Bord BUS_A Extérieur Principal...
  • Seite 68 Schéma de Câblage Branchement Branchement Tableau de Bord Deluxe Câble Croisé Câble Direct Câble Direct Manuel d’Installation 9...
  • Seite 69 Schéma de Câblage Branchement Tableau de Bord PC Câble Croisé Câble Direct Câble Direct Si vous n’utilisez pas le hub, utilisez le câble croisé. Si vous souhaitez utilisez le hub, utilisez le câble direct pour le connecter au hub. 10 CNU...

  • Seite 70: Connexion Réseau

    Sélection du type Sélection du de climatiseur type de réseau ON KSDO 4H * LGAP (LG Air conditioner Protocol) : Protocole utilisé par les climatiseurs LG Méthodes de configuration des produits & mps MULTI ON KSDO4H 1 sur ON, 2-3-4 sur OFF : Gamme &...

  • Seite 71: Méthode D'installation Du Cnu

    Méthode d’installation du CNU Méthode d’installation du CNU Connexion au PC Remarque : L’adresse IP du CNU est configurée automatiquement sur 192.168.1.101 par défaut. Ne configurez pas l’adresse IP du CNU si vous comptez utiliser le tableau de bord PC sans changer l’adresse IP du CNU ou la connexion du Tableau de Bord Deluxe.

  • Seite 72: Définition De L'environnement Pc Pour La Configuration De L'adresse Ip Du Cnu

    équipé de port RS232, employez un adaptateur USB/RS232 2) Sur le PC, démarrez le programme de surveillance de la liaison RS232. Vous pouvez télécharger ce programme depuis le site de LG dédié aux climatiseurs. 3) Respectez la procédure suivante. Port série Installez le programme Sélectionnez...
  • Seite 73 Méthode d’installation du CNU Port série Installez le programme Sélectionnez Changez Configuration pour Tera Term connexion série le port changer le débit (en baud) 1. Cliquez sur l’icône de lancement 1. Sélectionnez connexion série 2. Réinitialiser le port utilisé par le cordon RS232 14 CNU...
  • Seite 74 Méthode d’installation du CNU Port série Configurez Cliquez sur le bouton Configuration pour changer le port de réinitialisation du PCB le débit (en baud) 1. Cliquez sur le bouton Setup 3. Changez le débit (en baud) 2. Choisissez Port série 4.
  • Seite 75 Méthode d’installation du CNU Port série Cliquez sur le bouton de Changez l’adresse IP Configuration pour changer réinitialisation du tableau et la passerelle le débit (en baud) de bord (PCB) 1. Cliquez sur le bouton de réinitialisation 1. Saisissez le caractère ‘C’ dans la fenêtre du du tableau de bord (PCB) terminal pour configurer 16 CNU...
  • Seite 76 Méthode d’installation du CNU Cliquez sur le bouton de Changez l’adresse IP Contrôlez les et la passerelle modifications réinitialisation du PCB Contrôle des données de configuration du CNU 5) LOAD ALL INFO : pour charger les informations 1) MAC : adresse matérielle (non modifiable) complètes.

  • Seite 77: Définition Des Paramètres Du Cnu

    Méthode d’installation du CNU Définition des paramètres du CNU Cliquez sur le numéro en regard des paramètres que vous souhaitez modifiez. 1. Adresse MAC (non modifiable) 00.E0.91.0F.XX.XX est une donnée dont la valeur est spécifique à votre produit. 2. IP : Menu de configuration de l’adresse IP Utilisez l’adresse IP actuelle du CNU ou modifiez la.

  • Seite 78: Confirmation Du Bon Fonctionnement Du Cnu

    Confirmation du bon fonctionnement du CNU Confirmation du bon fonctionnement du CNU I Confirmation du bon fonctionnement du matériel 1) Vérifiez que la DEL1 du CNU clignote en permanence : DEL de comm RS485. 2) Vérifiez que les DELs L06D et L07D sont éclairées : DEL du LAN (réseau local), connexion établie. 3) Vérifiez que les DELs L09D et L08D clignotent : DELs du LAN, communication établie.
  • Seite 79 Note 20 CNU...
  • Seite 80 MONTAGEANLEITUNG Modell: PQNFG14B0 WICHTIG • Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Fachpersonal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie diese Anleitungen nach dem Lesen auf, um zu einem späteren Zeitpunkt...
  • Seite 81 INHALTSVERZEICHNIS Sicherheitshinweise ....................3 Beschreibung der Bauteile ..................6 Bauteile einer ZNE....................6 ZNE-Anschluss ......................7 Anschlussschaltplan ....................8 Multi V SUPER(PLUS) & MPS GERÄT ..............8 Anschluss........................9 Anschluss an Netzwerkschnittstelle ..............11 DIP-Schalter-Konfiguration ..................11 Einrichtung der ZNE .....................12 Anschluss an einen PC...................12 IP-Einstellungen des PCs für die ZNE ..............13 ZNE-Konfiguration ....................18 Voraussetzungen für den ZNE-Normalbetrieb überprüfen .......19 Hardware-Voraussetzungen für den Betrieb überprüfen ........19...

  • Seite 82: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Um die Gefahr von Verletzungen für den Benutzer oder andere Menschen sowie Sachschäden zu vermeiden, müssen die folgenden Anleitungen beachtet werden. Bei unsachgemäßer Bedienung und Missachtung der Anleitungen besteht die Gefahr von Verletzungen oder Sachschäden. Der Grad der Gefährdung wird durch folgende Symbole gekennzeichnet. ACHTUNG Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen.

  • Seite 83: Beim Betrieb

    Sicherheitshinweise Das Gerät nicht an Orten mit möglichem Niederschlag montieren. Das Gerät nicht an Orten mit hoher Luftfeuchtigkeit montieren. • Ansonsten besteht die Gefahr von Störungen. • Ansonsten besteht die Gefahr von Störungen. BEIM BETRIEB Das Netzkabel niemals Es darf kein Wasser ins Falls das Gerät unter Wasser beliebig verändern oder Innere des Gerätes gelangen.
  • Seite 84 Sicherheitshinweise VORSICHT BEIM BETRIEB Das Gerät nicht mit starken Falls Wasser auf elektrisch Die Batterie niemals mit Reinigungs-mitteln oder geladene Bauteile gelangt, das Metall-gegenständen wie Halsketten, Lösungen, sondern nur Gerät erst wieder nach dem Münzen, Schlüssel, Armbanduhren mit einem weichen Tuch reinigen. Trocknen betreiben.

  • Seite 85: Beschreibung Der Bauteile

    Beschreibung der Bauteile Beschreibung der Bauteile Bauteile einer ZNE Abmessungen LGAP 200.0 ZNE-REGLERKASTEN Eingangsspannung : DC 9V 2,0A Eingangs-/Ausgangsanschluss: RS232 1 Stk. RS485 1 Stk. LAN 1 Stk. Internationale Norm Typ IEC320 C8 Netzteil Netzkabel DC 9V , 2,0A HINWEIS: AC Eingang. - 100-250 VAC Universeller Eingang - Desktop- oder Wandsteckdosen-Anschluss 6 CNU...

  • Seite 86: Zne-Anschluss

    Reset-Taste • Vorsichtshinweise beim Anschluss an die RS-485 Verbindungsleitung: Schließen Sie die 485 Verbindungsleitung wie in der Abbildung gezeigt an und verwenden Sie nur das mitgelieferte Kabel mit Anschluss. PQNFG14B0 ---- PMNFP14A0 (PMNFP14A1) RJ45-Anschluss: BUS_A ---- BUS_A Anschluss an einen...

  • Seite 87: Anschlussschaltplan

    Anschlussschaltplan Anschlussschaltplan SUPER(PLUS) & MPS GERÄT Die Einstellungen der Netzwerkschnittstelle finden Sie auf Seite 11. Dort finden Sie eine Beschreibung der Einstellungen des PI 485(M) DIP-Schalters. Außengerät-Hauptplatine des Multi-V SUPER ZNE-Anschluss (PLUS) BUS_A oder MPS Gerätes BUS_B CN_CENTRAL ANSCHLUSSLEISTE MULTI V-AUSSENGERÄT D VCC GND DC 9V-Adapteranschluss BUS_A...

  • Seite 88: Anschluss

    Anschlussschaltplan Anschluss Anschluss der Deluxe Zentralsteuerung Verbindungskabel Direktverbindung Direktverbindung Montageanleitung 9...

  • Seite 89: Anschluss Der Deluxe Zentralsteuerung

    Anschlussschaltplan Anschluss der Deluxe Zentralsteuerung Verbindungskabel Direktverbindung Direktverbindung Verwenden Sie das Verbindungskabel, falls kein Hub verfügbar ist. Schließen Sie das Gerät bei Verwendung eines Hubs über die Direktverbindung an den Hub an. 10 CNU...

  • Seite 90: Anschluss An Netzwerkschnittstelle

    Anschluss an Netzwerkschnittstelle DIP-Schalter-Konfiguration Auswahl Auswahl Klimagerätetyp Netzwerktyp ON KSDO 4H * LGAP: LG Klimageräte-Protokoll Konfigurationsmöglichkeiten & MPS MULTI Gerät ON KSDO4H 1 EIN, Alle übrigen AUS: & MPS Invertergerät + Ohne LGAP-Zentralsteuerung Beispiel: DCC (Serie PQCSW) oder PCC (PQCSS501A0/PQCSS502A0) ON KSDO4H 1 und 4 EIN, Alle übrigen AUS:...

  • Seite 91: Einrichtung Der Zne

    Einrichtung der ZNE Einrichtung der ZNE Anschluss an einen PC ANMERKUNG : Die werkseitige IP der ZNE bei Auslieferung lautet 192.168.1.101. Die IP der ZNE sollte bei Verwendung einer PC-Zentralsteuerung ohne Einrichtung der ZNE-IP bzw. beim Anschluss einer Deluxe Zentralsteuerung nicht geändert werden. LAN-Anschluss RS22-Anschluss Netzanschluss...

  • Seite 92: Ip-Einstellungen Des Pcs Für Die Zne

    1) Überprüfen Sie die ZNE und verbinden Sie den PC über das 232-Kabel mit der ZNE. Falls Ihr Computer keine 232-Schnittstelle besitzt, verwenden Sie das USB-232-Kabel. 2) Starten Sie das RS232-Überwachungsprogramm auf dem PC. (Diese Software kann auf der globalen LG-Webseite für Klimageräte heruntergeladen werden.) 3) Gehen Sie nach der folgenden Anleitung vor. Baudrate...
  • Seite 93 Einrichtung der ZNE Baudrate Teraterm-Software Serielle Schnittstelle Anschluss der seriellen installieren auswählen wechseln Schnittstelle einstellen 1. Klicken Sie auf das Start-Symbol 1. Wählen Sie eine serielle Schnittstelle aus 2. Setzen Sie den Anschluss zurück, an dem das 232-Kabel angeschlossen ist. 14 CNU...
  • Seite 94 Einrichtung der ZNE Baudrate Anschluss Reset-Taste der der seriellen wechseln Leiterplatine drücken Schnittstelle einstellen 1. Klicken Sie auf das Setup-Symbol 3. Stellen Sie die Baudrate ein 2. Wählen Sie eine serielle Schnittstelle aus 4. Stellen Sie den Wert 57600 ein Montageanleitung 15...
  • Seite 95 Einrichtung der ZNE Baudrate Reset-Taste der IP-Adresse und der seriellen Leiterplatine drücken Gateway einrichten Schnittstelle einstellen 1. Drücken Sie die Reset-Taste der Leiterplatine 1. Geben Sie das Zeichen “C” ein 16 CNU...
  • Seite 96 Einrichtung der ZNE Geänderte Reset-Taste der IP-Adresse und Einstellungen Gateway einrichten Leiterplatine drücken überprüfen ZNE-Einstellungen überprüfen 5) Alle Informationen laden: Alle Informationen anzeigen. 1) MAC: Geräteadresse (nicht ändern) 6) Protokoll der Zentralsteuerung: Wählen Sie 2) IP: Internet-Adresse der ZNE Protokoll '0' oder '1' (siehe nächste Seite). 3) Gateway: Internet-Gateway 7) Uhrzeit-Einstellung.

  • Seite 97: Zne-Konfiguration

    Einrichtung der ZNE ZNE-Konfiguration Geben Sie zur Einstellung die entsprechende Nummer ein 1. MAC-Adresse (nicht ändern) Die spezielle MAC-Adresse lautet 00.E0.91.0F.XX.XX 2. IP: IP-Einstellungsmenü - Verwenden Sie die voreingestellte IP der ZNE oder legen Sie eine IP fest - Die werkseitig eingestellte IP lautet 192.168.1.101 Anmerkung : Wenden Sie sich zur Vergabe einer privaten IP an Ihren Netzwerk-Administrator.

  • Seite 98: Voraussetzungen Für Den Zne-Normalbetrieb Überprüfen

    Voraussetzungen für den ZNE-Normalbetrieb überprüfen Voraussetzungen für den ZNE-Normalbetrieb überprüfen Hardware-Voraussetzungen für den Betrieb überprüfen 1) Überprüfen Sie, ob die ZNE-LED1 dauerhaft blinkt: 485-Verbindungs-LED 2) Überprüfen Sie, ob die LEDs L06D und L07D stetig leuchten: Status-LED der LAN-Kabelverbindung 3) Überprüfen Sie, ob die folgenden LEDs blinken: L09D und L09D: Status-LED bei bestehender LAN-Verbindung L08D: Verbundene Deluxe Zentralsteuerung (10 MBPS) L09D: PC-Verbindung (100 MBPS) Anmerkung : Falls der PC (bzw.
