2. Montage der einfachen Zentralsteuerung - Beispiel 2.
Die Verbindungsleitung kann auf bis zu 16 einfache
Zentralsteuerungen erweitert
werden, wobei eine Steuerung als Master- und die
übrigen als Slave-Gerät agieren.
Montage
1. Schließen Sie die vier Leitungen an nur eine Fernbedienung eines beliebigen Außengerätes an
(schwarze Leitungen: Vcc & Masse, Punktlinien: Verbindungsleitungen C & D)
2. Schließen Sie dann die Leitungen die C & D jeweils an eine PI 485-Steuerung an, ohne die
Leitungen Vcc & Masse zu verbinden.
3. Verbinden Sie für den Zusammenschluss der Steuerungen nun alle vier Leitungen.
4. Auf diese Weise werden weniger Anschlussleitungen benötigt. Dies spart Ihnen Zeit und Geld.
5. Es können maximal drei Steuerungen über eine PI 485-Steuerung mit Strom versorgt werden.

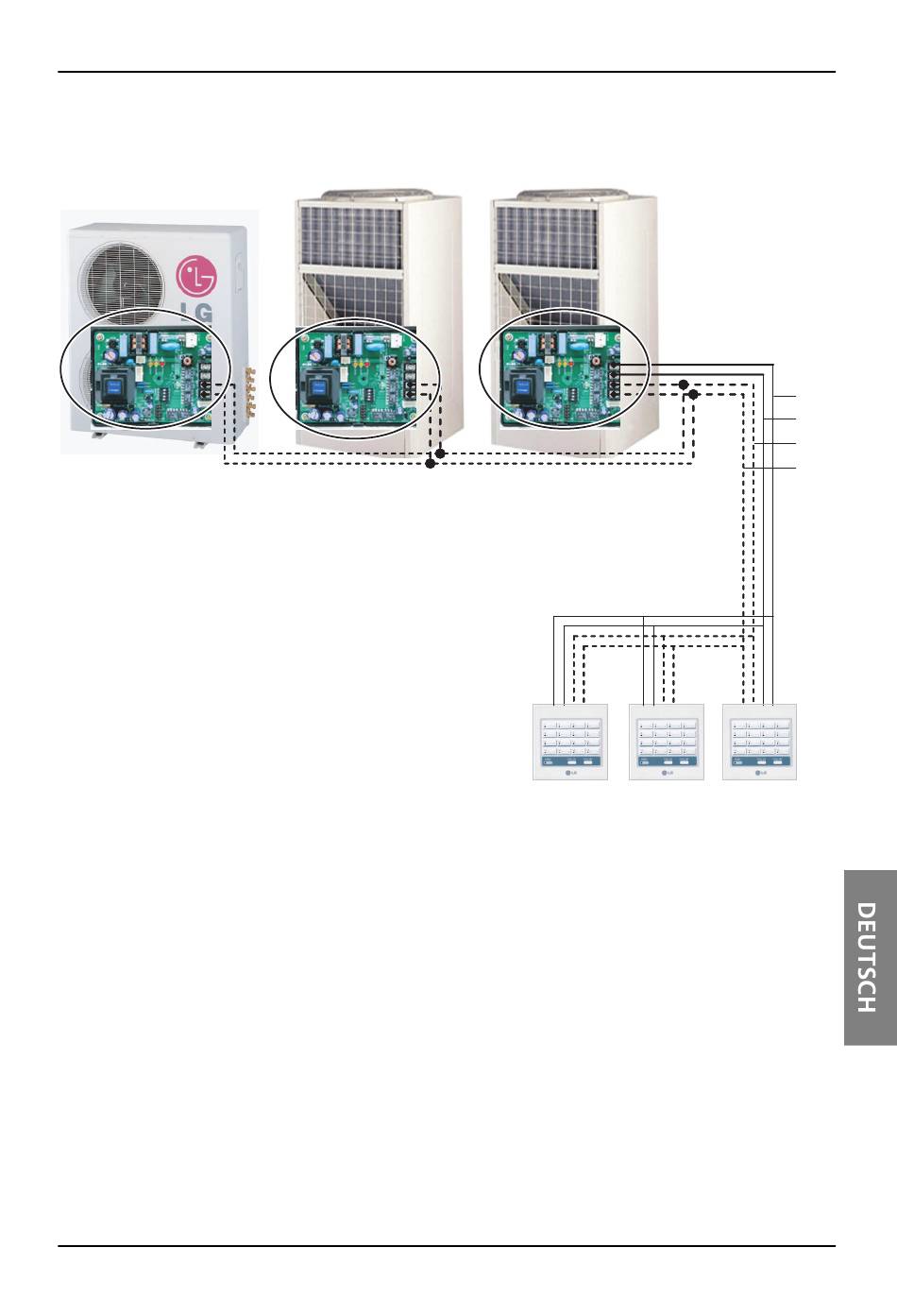

Anschlussschaltplan
Slave Slave
Montageanleitung 9
Vcc
GND
C
D
Master
