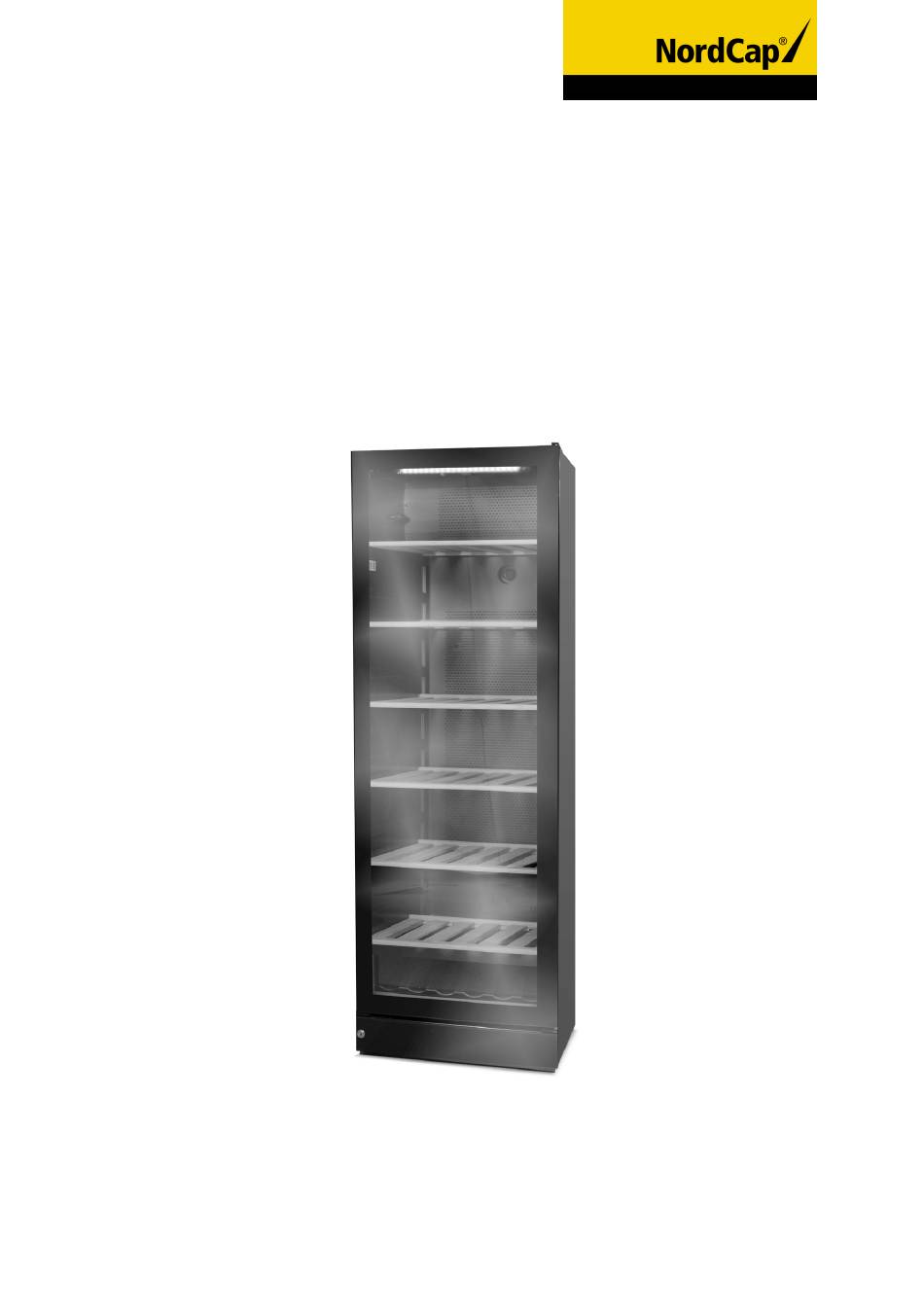

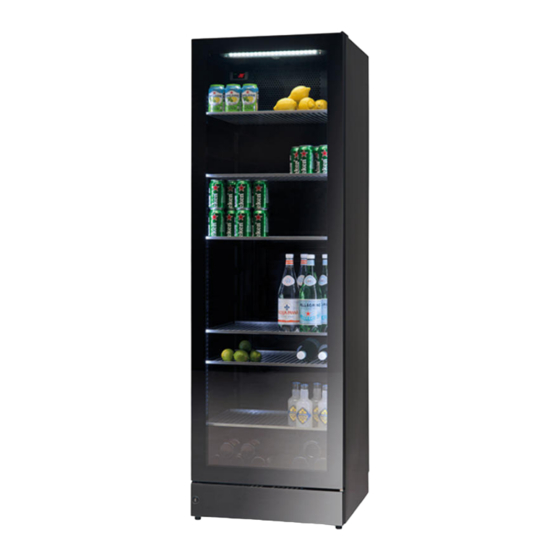

- Seite 1 Türanschlagwechsel - Aufbauanleitung MG 185 Art. 477850185 Glastürkühlschrank 2016-09 Reversible door Porte réversible Wendbare Tür Porta reversible Vendbar dør...
-
Seite 10: Wendbare Tür
Wendbare Tür Folgen Sie sorgfältig der Anleitung Hinweis: Bevor Sie starten das Gerät vom Stromnetz trennen. Wir empfehlen den Wechsel des Türanschlages vom einem Techniker ausführen zu lassen (wir empfehlen zwei Personen) Hilfsmaterial: 4 mm Inbusschlüssel Schlitzschrauben dreher Torx 20 (TX20) Schraubendreher 1. - Seite 11 4. Entfernen Sie die untere Blende (Die beiden Rastfunktionen an den Sei- ten können mit einem Schlitzschrauben- dreher entrastet werden.) 5. Legen Sie die Blende mit der Glasseite nach unten auf eine Unterlage, damit das Glas keine Kratzer bekommt und die Kabel nicht gespannt sind.
- Seite 12 8. Heben Sie die Blende und drehen die Glasscheibe, das Loch für das Schloss muss konzentrisch zum Loch in der Blende liegen. Montieren Sie die beiden Halterungen am Plastikprofil. Nicht die Schrauben überdrehen. 9. Die Tür aus dem Gelenk heben. 10.
- Seite 13 12. Ziehen Sie die LED-Kabel vorsichtig aus dem Scharnier. 13. Demontieren Sie den unteren Scharni- erstift und setzen ihn auf der gegenü- berliegenden Seite wieder ein. Hinweis: Die Buchse muss auch bewegt werden. 14. Drehen Sie die Tür, das Glas zeigt nun nach unten.
- Seite 14 16. Die beiden Kabel werden nun im Plas- tikkanal zur anderen Seite geführt. 17. Die Kabel müssen nun in das Lan- gloch eingeführt werden und kommen aus dem neuen Scharnierloch wieder heraus. Dies ist ein wenig kompliziert. Ver- suchen Sie es deshalb zuerst nur mit einem Kabel.
- Seite 15 19. Vergewissern Sie sich, dass die Kabel richtig im Plastikprofil liegen und montieren Sie die Türdichtung wieder. Überprüfen Sie ob die Türdichtung rundherum richtig schließt. Falls nicht erwärmen Sie die Tür- dichtung vorsichtig mit einem Haarfön und ziehen Sie die Dichtung leicht nach außen.
- Seite 16 23. Die beiden Kabel werden durch den Scharnierstift …… 24. … und durch das Loch der Plastiksäule gezogen. 25. Die beiden Kabel werden wieder mon- tiert (siehe unter # 6) 26. Die Tür wird nun auf den Scharnierstift geschoben, gleichzeitig wird an den Kabeln gezogen, damit diese nicht eingeklemmt werden.
- Seite 17 27. Die obere Türbuchse wird demontiert und auf der gegenüberliegenden Seite wieder eingesetzt. 28. Die Kunststoffkappen oben am Gerät werden an der gegenüberliegenden Seite montiert 29. Bevor Sie das obere Scharnier wie- der montieren richten Sie die Tür zum Schrank richtig aus, 30.
