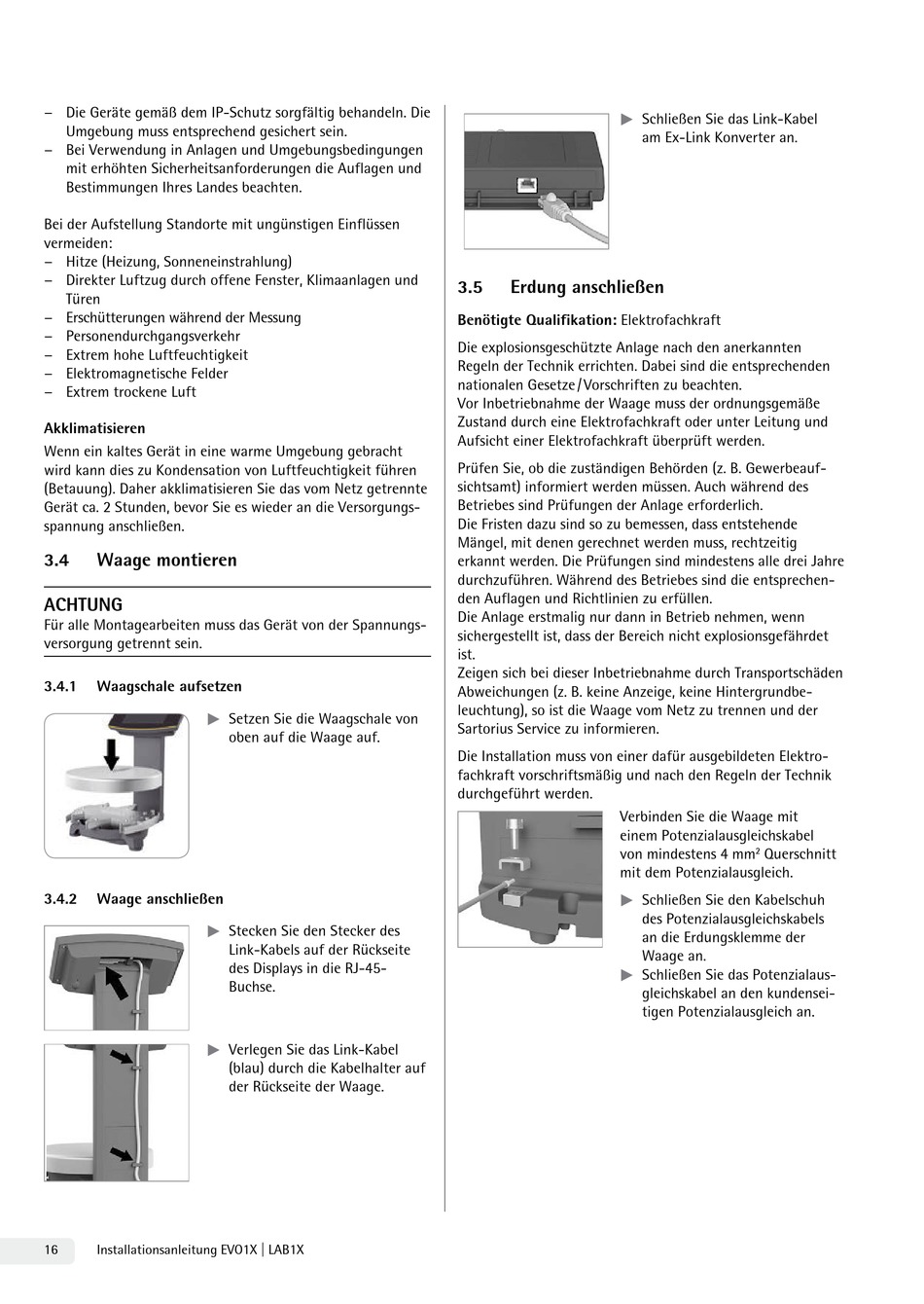

Waage Montieren; Waagschale Aufsetzen; Waage Anschließen; Erdung Anschließen - Sartorius PMA.Evolution Installationsanleitung

− Die Geräte gemäß dem IP-Schutz sorgfältig behandeln. Die
Umgebung muss entsprechend gesichert sein.
− Bei Verwendung in Anlagen und Umgebungs bedingungen
mit erhöhten Sicherheitsanforderungen die Auflagen und
Bestimmungen Ihres Landes beachten.
Bei der Aufstellung Standorte mit ungünstigen Einflüssen
vermeiden:
− Hitze (Heizung, Sonneneinstrahlung)
− Direkter Luftzug durch offene Fenster, Klimaanlagen und
Türen
− Erschütterungen während der Messung
− Personendurchgangsverkehr
− Extrem hohe Luftfeuchtigkeit
− Elektromagnetische Felder
− Extrem trockene Luft
Akklimatisieren
Wenn ein kaltes Gerät in eine warme Umgebung gebracht
wird kann dies zu Kondensation von Luftfeuchtigkeit führen
(Betauung). Daher akklimatisieren Sie das vom Netz getrennte
Gerät ca. 2 Stunden, bevor Sie es wieder an die Versorgungs-
spannung anschließen.
3.4

Waage montieren

ACHTUNG
Für alle Montagearbeiten muss das Gerät von der Spannungs-
versorgung getrennt sein.
3.4.1

Waagschale aufsetzen

t
3.4.2 Waage anschließen
t
t
16 Installationsanleitung EVO1X | LAB1X
Setzen Sie die Waagschale von
oben auf die Waage auf.
Stecken Sie den Stecker des
Link-Kabels auf der Rückseite
des Displays in die RJ-45-
Buchse.
Verlegen Sie das Link-Kabel
(blau) durch die Kabelhalter auf
der Rückseite der Waage.
t
3.5 Erdung anschließen
Benötigte Qualifikation: Elektrofachkraft
Die explosionsgeschützte Anlage nach den anerkannten
Regeln der Technik errichten. Dabei sind die entsprechenden
nationalen Gesetze / Vorschriften zu beachten.
Vor Inbetriebnahme der Waage muss der ordnungsgemäße
Zustand durch eine Elektrofachkraft oder unter Leitung und
Aufsicht einer Elektrofachkraft überprüft werden.
Prüfen Sie, ob die zuständigen Behörden (z. B. Gewerbeauf-
sichtsamt) informiert werden müssen. Auch während des
Betriebes sind Prüfungen der Anlage erforderlich.
Die Fristen dazu sind so zu bemessen, dass entstehende
Mängel, mit denen gerechnet werden muss, rechtzeitig
erkannt werden. Die Prüfungen sind mindestens alle drei Jahre
durchzuführen. Während des Betriebes sind die entsprechen-
den Auflagen und Richtlinien zu erfüllen.
Die Anlage erstmalig nur dann in Betrieb nehmen, wenn
sichergestellt ist, dass der Bereich nicht explosionsgefährdet
ist.
Zeigen sich bei dieser Inbetriebnahme durch Transportschäden
Abweichungen (z. B. keine Anzeige, keine Hintergrundbe-
leuchtung), so ist die Waage vom Netz zu trennen und der
Sartorius Service zu informieren.
Die Installation muss von einer dafür ausgebildeten Elektro-
fachkraft vorschriftsmäßig und nach den Regeln der Technik
durchgeführt werden.
Verbinden Sie die Waage mit
einem Potenzialausgleichskabel
von mindestens 4 mm
mit dem Potenzialausgleich.
t
t
Schließen Sie das Link-Kabel
am Ex-Link Konverter an.
Querschnitt
2
Schließen Sie den Kabelschuh
des Potenzialausgleichskabels
an die Erdungsklemme der
Waage an.
Schließen Sie das Potenzialaus-
gleichskabel an den kundensei-
tigen Potenzialausgleich an.
